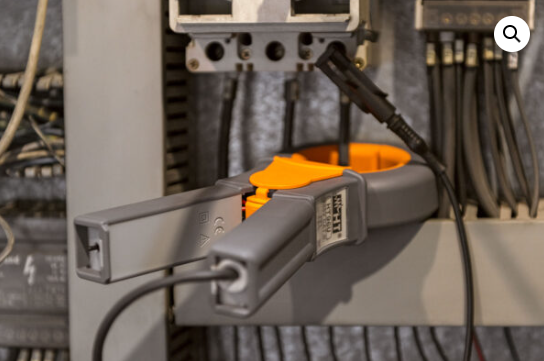

HT96U Leckstrom-Wandlerzange AC umschaltbar 1A-100A-1000A/1V

GSC60 VDE0100 Installationstester & 3 Phasen Netz-/ Energieanalysator CAT IV mit Farb-Touchscreen und WLANElektroinstallationen gemäß VDE 0100 / VDE 0105 prüfenEin Messgerät für alle elektrischen Sicherheitstest gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 5. 6 und 7Schutzleiter-Durchgangsprüfung mit >200 mA PrüfstromIsolationsmessung mit 50 / 100 / 250 / 500 und 1000 V DCRCD Test Typ A. AC und B. B+. FMessung des Spannungsfalls dV in %Erdungsmessung mit 2- oder 3-Leiter MethodeErdungsmessung (ohne Hilfserder) mit T2100 (optional)Erdwiderstandsmessung mit 4-Leiter MethodeNetz- & Schliefenimpendanz mit lk AnzeigeSchleifenimpendanz ohne RCD AuslösungDrehfeldrichtungsermittlung (Phasenfolge)Messung von Lichstärke und Temperatur**Leckstrom ab 1mA*****    mit Optionaler Sonde HT52 / HT53***  mit Optionaler Stromzange HT96UAnalyse von Netzqualität und Energieverbrauch9 voreingestellte Netzsysteme stehen zur Auswahl (Stern / Dreieck / 1-2 oder 3 Phasen etc)Mehr als 383 Parameter können über 2 Monate aufgezeichnet werden Echtzeit-Anzeige als Wellenform (Scopefunktion), Harmonische, Vektordiagramme sowie eine numerische Darstellung für eine schnelle Überprüfung der wichtigsten Parameter Spannungsanomalien-Analyse mit einer Auflösung von 20 ms Energiekostenkontrolle. Mit nur einem Klick überprüfen Sie den Energieverbrauch mit Hilfe der an der Hauptstromversorgung angeschlossenen Stromwandler und managen so die EnergiekostenWeltweite VerbindungDank der integrierten Wi-Fi Funktion können Sie Ihre Messdaten einfach und bequem über unsere App HTANALYSIS™ versenden. Überprüfen Sie online Ihre Messergebnisse und speichern Sie die Daten in der HTCloud™ oder versenden Sie diese per E-Mail.Zu jeder Zeit volle Batterien Das kompakte GSC60 wurde mit der neuen Power-Technologie ausgestattet, um die Batterien in kürzester Zeit zu laden. Verbinden Sie das externe Netzteil einfach mit dem Gerät und der Stromversorgung, um die Batterien zu laden. Haben Sie keine Zeit zum Warten, so verwenden Sie einfach die Standard AA Batterien.HTOS™ – Energie managenÜber den Touchscreen können Sie einfach und intuitiv die gewünschte Energie-Messung auswählen. Nehmen Sie die gewünschten Einstellungen im geführten Menü vor und drücken Sie GO. HTOS™ hilft Ihnen die richtigen Messungen durchzuführen. Das Display zeigt OK oder NOT-OK, ein Hilfemenü unterstützt Sie während der gesamten Zeit.Technische DatenFunktionenMessbereichGenauigkeitNiederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 … 9,99 … 99,9 … 1999 MΩ± (2 % Ablesung + 2 dgt)Prüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 VRCD (FI) Analyse Typ A, AC und Typ B, B+, F allgemein und selektivAuswählbare Fehlernennströme 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA, oder 1000 mA; Funktion1/2, 1, 2, 5 x und selektivMit und ohne RCD Auslösung, mit ansteigendem Prüfstrom, mit Angabe der Auslösezeit, Auslösestrom, Berührungsspannung Ub Impedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 199 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung Spannungsbereich100 … 265 V, Messart: EinhandmessungErdungsmessung0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand0,06 Ωm … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsmessung TRMS15 … 460 V± (1 % Ablesung + 1 dgt)Spannungsfall dV in %0,0 bis 100 %± (10 % Ablesung + 4 dgt)FrequenzDC, 42 … 69,0 Hz± (0,1 % Ablesung + 1 dgt)Umweltparameter (Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung (nur mit optionalem Sondenzubehör) Leckstrommessung1,0 mA – 999 mA (nur mit optio. Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Spannung AC/DC TRMSL-N: 15,0 V … 380 V; L-L: 15,0 V … 660 V± (1 % Ablesung + 1 dgt)Strom AC/DC TRMS300 A/3000 A AC mit Flex33± (1 % Ablesung + 3 dgt)Spannungsanomalien15,0 V… 265 V, Auflösung 20 ms± (1 Periode (20ms))Schein-Wirk-Blindleistung0,000 … 9999 kW / kVAR / kVA± (2 % Ablesung + 1 dgt)Schein-Wirk-Blindenergie0,000 … 9999 kW / kVAR / kVA± (2 % Ablesung + 1 dgt)Leistungsfaktor cos phi0,70 c – 1,00 – 0,70 i± (2 % Ablesung + 3 dgt)Oberwellen Spannung / StromDC … 49. Ordnung, 0,1 % Auflösung± (5 % Ablesung + 5 dgt)EN50160 FunktionMessung und Überprüfung der Spannungsqualität nach EN 50160Messintervalle auswählbar2 sec, 5 sec, 10 sec, 30 sec, 60 sec, 2 min, 5 min, 10 min, 15 min, 30 min, 60 min Speicherplätze999 VDE Messungen, 8 MB für Netz- / Leistungsanalyse, bis zu 30 Tagen Aufzeichnung bei 10 min und 383 Parametern Kompatible BetriebssystemeTablet / Smartphone Android / iOS, Windows XP, 7, 8, 10 AnzeigeTFT Farb-Touchscreen 320 x 240 mm Abmessungen H x B x T / Gewicht235 x 165 x 75 mm / 1500 g Schnittstelleoptisch isoliert auf USB und WLAN Funktion integriert Spannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH Akku, externes Netzteil mit LadefunktionSicherheitsklassenEN 61010-1, CAT IV 300 V zu Erde, max. 415 V zwischen den Eingängen NormenAlle Messungen gemäß VDE 0413(EN 61557) Teil 2, 3, 4, 5, 6 & 7Anwendungsgebiete Allgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörT2100HT4005NHT96UVA500IMP57Lieferumfang1x Installationstester GSC601x 4 flexible AC-Stromwandler HTFLEX33E1x Schukomessleitung C2033x1x 4 Messleitungen (blau. grün. rot. schwarz)1x 4 Krokodilklemmen (blau. grün. rot. schwarz)1x 3 Prüfspitzen (blau. grün. schwarz)1x KIT TERR Erdungsmessleitungssatz (grün 6m. schwarz 6m. rot 15m. blau 30m. 4 Erdspieße)1x externe Prüfspitze mit Fernbedienung PR4001x Touchscreenstift PT4001x Geräteschutztasche B20511x PC-Software TOPVIEW20061x USB-Kabel1x 6 NiMH-Akkus 1.2V (Typ AA)1x externes Netzteil mit Ladefunktion1x Schuko-Kabel für Netzteil 1.5m1x Tragegurt für freihändiges Arbeiten1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Combi G2 VDE 0100 Installationsprüfgerät mit TouchscreenDas geringe Gewicht und ergonomische Design des COMBI G2 gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die bequeme. schnelle und normgerechte Interpretation der Messergebnisse. Das COMBI G2 ist gegen Fehlbedienung geschützt. bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen).MerkmaleÜberprüfung elektrischer Anlagen gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 6 & 7.Intuitive Bedienung per Touchscreen. Alle Messfunktionen auf einen Blick. Messfunktion einfach per TOUCH auswählenIndividuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen)Anschluss für externe Prüfspitze mit Fernbedienung (Start/Stop Funktion)Anschluss für externe Stromzange 1 mA bis 1000 AAnschluss für externe Messsonden zur Feuchte-. Temperatur-. Licht- u. SchallpegelmessungSchleifenwiderstandsmessung ohne Auslösung des FIIntegrierte optische Schnittstelle auf USBInterner Messwertspeicher für 999 MesswerteMessfunktionen Durchgang Niederohmmessung mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4) Isolation Isolationsprüfung mit 50, 100, 250, 500,1000V DC (VDE 0413 Teil 2, EN 61557-2) RCD Test Komplette FI (RCD) Testfunktion für Typ A, AC, B und F (VDE 0413 Teil 6, EN 61557-6) Zpe Test Schleifen- & Netzimpedanzmessung (VDE 0413 Teil 3, EN 61557-3) Drehfeld Drehfeldrichtungsmessung (VDE 0413 Teil 7, EN 61557-7) Option: Netz- und Leistungsanalyse (Art.Nr.: 1010210) Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen (mit optionaler Stromzange) Leckstrom Fehlerstrommessung mit optionaler Stromzange ab 1 mA bis 1000 A AC Spannungsfall-Messung (bei ZLN, ZLL) – Funktion ΔU nach VDE 0100 Teil 600LeistungsmerkmaleFunktionenCOMBI G2COMBI G3Isolationsmessung mit 50, 100, 250, 500, 1000 V DC Prüfspannung✔✔Schutzleiter-Durchgangsprüfung mit > 200 mA Prüfstrom✔✔Drehfeldrichtungsermittlung mit nur 1 Prüfspitze✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und 0,01 Ω Auflösung✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und hoher Auflösung (0,1 mΩ)✔*✔*Schleifenwiderstandsmessung Ra ohne RCD Auslösung mit 0,01 Ω Auflösung✔✔Komplette FI (RCD) Test- undAnalysefunktion Typ A, AC, B und EV✔✔RCD Test mit ansteigendem Prüfstrom (Rampentest)✔✔Messung & Anzeige von Auslösestrom Ia,-Zeit ta und Berührungsspannung Ub✔✔EVSE Prüfablauf für E-Ladestationen✔✔Erdungsmessung mit 2- und 3-Leiter Methode✔Erdungsmessung mit optionaler Erdungsmesszange✔**Erdwiderstandsmessung mit 4-Leiter Methode✔Schleifenwiderstandsmessung Ra ohne RCD Auslösung✔✔Spannungsfallmessung✔✔Netz- und Leistungsanalyse 1- und 3-phasig(optional)(optional)Anschluss für externe Prüfspitze (PR400, optional) mit Fernbedienung (Start/Stop Funktion)✔✔Anschluss für externe Stromzange (HT96U, optional) für Ströme von 1 mA bis 1000 A✔✔Anschluss für externe Messsonden (optional) zur Feuchte-, Temperatur-, Lichtmessung✔✔Integriertes Hilfemenü✔✔Interner Speicher für 999 Messungen✔✔Integrierte optische Schnittstelle auf USB und Wi-Fi✔✔*mit optionalem Zubehör IMP57, ** mit optionalem Zubehör T2100Technische DatenFunktionMessbereichGenauigkeitNiederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩ± (2 % Ablesung + 2 dgt)Prüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 VRCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme 10, 30, 100, 300 oder 500 mA, 650 mA, 1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter (Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung (mit optionalem Zubehör)Strommessung2 mA – 999 mA (nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Multiprüfgerät COMBI G21x Stift für Touch Screen1x robuste Schutztasche1x 3-Leiter-Schukomessleitung1x 3 Messleitungen mit Bananenbuchsen1x 3 Krokodilklemmen1x 2 Prüfspitzen1x 6 Batterien 1.5V (Typ AA)1x CD-ROM. Inhalt: Software Topview1x USB-Kabel C2006B1x WiFi-Schnittstelle1x ISO 9000 Kalibrierprotokoll1x Bedienungsanleitung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

COMBI G3 VDE 0100 Installationsprüfgerät mit TouchscreenDas COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar.Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC. Tablet oder in die Cloud übertragen.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden. Display – Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar. Optisch isolierte USB Schnittstelle – Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC, Tablet oder in die Cloud übertragen. Die Bedienung des Prüfgerätes ist selbsterklärend. MessfunktionenDurchgangNiederohmmessung mit > 200 mA DC (VDE 0413 Teil 4. EN 61557-4)IsolationIsolationsprüfung mit 50. 100. 250. 500.1000V DC (VDE 0413 Teil 2. EN 61557-2)RCD TestKomplette FI (RCD) Testfunktion für Typ A. AC. B und F (VDE 0413 Teil 6. EN 61557-6)Zpe TestSchleifen- & Netzimpedanzmessung (VDE 0413 Teil 3. EN 61557-3)DrehfeldDrehfeldrichtungsmessung (VDE 0413 Teil 7. EN 61557-7)Erd TestErdungs- & Erdwiderstandsmessung (VDE 0413 Teil 5. EN 61557-5)LeckstromFehlerstrommessung mit optionaler Stromzange ab 1mA bis 1000A ACSpannungsfall-Messung(bei ZLN. ZLL) – Funktion ΔU nach VDE 0100 Teil 600Technische DatenFunktionenCOMBI G2COMBI G3Niederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩPrüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 V± (2 % Ablesung + 2 dgt)RCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme10, 30, 100, 300 oder 500 mA, 650 mA,1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter(Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung(mit optionalem Zubehör)Strommessung2 mA – 999 mA(nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Installationsprüfgerät COMBI G31x externes Ladegerät1x 4 Messleitungen (blau. grün. rot. schwarz)1x 4 Krokodilklemmen (blau. grün. rot. schwarz)1x 4 Prüfspitzen (blau. grün. rot. schwarz)1x 6 NiMH Batterien 1.2V (Typ AA)1x Stift für Touchscreen1x Dreileiter Schukomessleitung1x USB-Kabel1x PC-Software TOPVIEW1x Gerätekoffer1x Kurzanleitung1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

M72 Digitales TRMS Multimeter mit Isolationsmessung 500V und NiederohmmessungDas Modell M72 ist ein innovatives tragbares Gerät für die Messung des Isolationswiderstandes und die Durchgangsprüfung von Schutzleitern gem. VDE 0100 an zivilen elektrischen Installationen. Es fungiert auch als TRMS-Multimeter (Echt-Effektivwert) und Messgerät für die Ermittlung der Drehfeldrichtung und ist damit ideal bei der Kontrolle von elektrischen Installationen nach VDE 0100/VDE 0105.Gebrauch:Mit dem M72 können Isolationsmessungen mit einer Prüfspannung bis 500 V DC durchgeführt werden und die Durchgangsprüfung des Schutzleiters (Niederohmmessung mit >200 mA). Sie finden daher Einsatz für die Prüfungen nach VDE 0100 / VDE 0105 an elektrischen Installationen und für Tests an industriellen Anwendungen. Eine weitere Funktion ist die Drehfeldrichtungsmessung mit nur einer Messleitung. die Fehlerstrommessung mit externer Stromzange (mit optionalem Zubehör) und eine effiziente TRMS-Multimeterfunktion.AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-Anlagenoptionales Zubehör:HT4003HT96ULieferumfang1x Multimeter M721x 2 Messleitungen1x 2 Prüfspitzen1x 2 Krokodilklemmen1x 4 Batterien 1.5V (Typ AA)1x Schutztasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

M73 Digitales Multimeter TRMS mit RCD und SchleifenwiderstandsprüfungMit dem Modell M73 können die funktionsrelevanten Prüfungen von FI-Schaltern (RCDs) und der Impedanzmessung in elektrischen Anlagen gem. VDE 0100 vorgenommen werden.Gebrauch:Mit dem M73 kann jede sicherheitsrelevante Prüfung von FI-Schutzeinrichtungen ausgeführt werden. Darüber hinaus ist auch die Messung der Schleifenimpedanz direkt an den Steckdosen der zu prüfenden Anlagen ohne Auslösung des FI-Schalters möglich. M73 kann auch als präzises digitales Multimeter in TRMS eingesetzt werden. zeichnet sich durch ein ergonomisches Design aus und hat einen innovativen elektronischen Funktionswahlschalter für eine schnelle Testabfolge.Tehnische DatenEN 61010-1, CAT III 265 V AC (L-PE)4x 1,5 V Alkalibatterien Typ AA LR6(L x B x H) 240 x 100 x 45 mmca. 450 goptionales ZubehörPR400HT4003HT96ULieferumfang1x inkl. Schutzholster1x C2075 Kabel zwei Enden mit Schukostecker1x KIT0075 Set 2 Kabel mit Pointer + 2 Krokodilklemmen1x BORSA75 Transporttasche1x Kalibrierprotokoll ISO90001x Handbuch Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

M74 Kompakter VDE 0100-Tester mit MultimeterfunktionenVDE0100 Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) zur Prüfung der elektrischen Installationen nach VDE0100 & VDE0105Das Modell M74 ist ein innovatives Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) für Prüfungen von elektrischen Installationen. Als echtes Allroundgerät zeichnet es sich durch eine ergonomische. ästhetisch ansprechende Form. einen innovativen elektronischen Funktionswahlschalter sowie eine schnelle. einfache Bedienung und Ausführung der Tests aus.Alle Messungen gemaß VDE 0413 Teil 2. 3. 4. 6. 7.Gebrauch:Der Bereich MULTIMETER TRMS gestattet das Messen von V AC und DC sowie von Fehlerstrom mit externer Zange. Widerstand und Frequenz. der Bereich VDE 0100 die Ausführung von Tests gem. VDE 0100 (Durchgang mit 200 mA. Isolation mit 500 V. Schleifenwiderstand mit Kurzschlussstromermittlung. Auslösezeit und Auslösestrom vom RCD) mit innovativer AUTO-Funktion für die automatische Ausführung der Tests direkt an den Steckdosen der Anlagen durch Drücken einer einzigen Taste. Die Messung der Drehfeldrichtung der Phasen mit der patentierten Einpol-Methode komplettiert die Palette der Sicherheitsprüfungen.Technische MerkmaleSpannungsmessung AC/DC TRMSWiderstandsmessungDurchgangsprüfungFrequenzmessungNiederohmmessung mit 200mA (VDE 0413 Teil 4)Isolationsmessung 250V/500V DC (VDE 0413 Teil 2)Auslösezeit RCD (FI) (VDE 0413 Teil 6)Auslösestrom RCD (FI) (VDE 0413 Teil 6)Schleifenwiderstand (VDE 0413 Teil 3)Drehfeldrichtungsmessung (VDE 0413 Teil 7)AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-Anlagenoptionales ZuebhörHT4003HT4004HT96ULieferumfang1x Multimeter M741x Schutzholster1x 2 Messleitungen1x 2 Prüfspitzen1x 2 Krokodilklemmen1x Kabel mit Schukostecker1x Transporttasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Kompakter VDE 0100-Tester mit Multimeter & LAN-Test FunktionenVDE0100 Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) zur Prüfung der elektrischen Installationen nach VDE0100 & VDE0105Das Modell M75 ist ein innovatives Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) für Prüfungen von elektrischen Installationen und Messungen an LAN-Netzkabeln. Als echtes Allroundgerät zeichnet es sich durch eine ergonomische. ästhetisch ansprechende Form. einen innovativen elektronischen Funktionswahlschalter sowie eine schnelle. einfache Bedienung und Ausführung der Tests aus.Alle Messungen gemaß VDE 0413 Teil 2. 3. 4. 6. 7.Gebrauch:Der Bereich MULTIMETER TRMS gestattet das Messen von V AC und DC sowie von Fehlerstrom mit externer Zange. Widerstand und Frequenz. der Bereich VDE 0100 die Ausführung von Tests gem. VDE 0100 (Durchgang mit 200 mA. Isolation mit 500 V. Schleifenwiderstand mit Kurzschlussstromermittlung. Auslösezeit und Auslösestrom vom RCD) mit innovativer AUTO-Funktion für die automatische Ausführung der Tests direkt an den Steckdosen der Anlagen durch Drücken einer einzigen Taste. Die Messung der Drehfeldrichtung der Phasen mit der patentierten Einpol-Methode komplettiert die Palette der Sicherheitsprüfungen. Der Bereich LAN-NETZWERKKONTROLLE ermöglicht schnelle Mappingkontrollen an allgemeinen LAN-Netzkabeln zur Aufdeckung der häufigsten Störsituationen.Technische MerkmaleSpannungsmessung AC/DC TRMSWiderstandsmessungDurchgangsprüfungFrequenzmessungNiederohmmessung mit 200mA (VDE 0413 Teil 4)Isolationsmessung 250V/500V DC (VDE 0413 Teil 2)Auslösezeit RCD (FI) (VDE 0413 Teil 6)Auslösestrom RCD (FI) (VDE 0413 Teil 6)Schleifenwiderstand (VDE 0413 Teil 3)Drehfeldrichtungsmessung (VDE 0413 Teil 7)    LAN-Testoptionales ZubehörHP30C2HP30C3HT4004Lieferumfang1x Multimeter M751x Schutzholster1x 2 Messleitungen1x 2 Prüfspitzen1x 2 Krokodilklemmen1x Strommesszange HT40031x 3 Patchkabel RJ45 30cm1x Kabel mit Schukostecker1x Transporttasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

PQA820 Datenlogger für Leistungs & Netzanalyse bis 1000AC Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.Online-AnalyseDank dem innovativen Konzept. kann das PQA820 mit Smartphones. Tablets und PDAs (iOS und / oder Android) verbunden werden und somit den Benutzer präzise in Echtzeit über alle Verbrauchswerte der zu messenden Anlage informieren. Alle elektrischen Parameter werden sowohl im numerischen oder grafischen Modus angezeigt inkl. Wellenformen und Histogrammen. Speicher Die große integrierte Speicher ermöglicht bei z.B. 383 ausgewählten Messparametern und einem Messintervall von 10min. eine Aufzeichnungsdauer von über 30Tagen. Der PQA820 speichert standardmäßig alle 383 Parameter und vermeidet somit mögliche Einstellungsfehler. Lediglich die Netzform (einphasig. 3-Phasen mit N oder 3-Phasen ohne N) ist durch den Benutzer auszuwählen. SchnittstellenDer PQA820 wird durch einen internen Li-Ionen-Akku und einer integrierten Netzversorgung über den Anschluss L-N oder L-L betrieben. Die Wi-Fi- und die USB- Schnittstellen bieten einfachste Verbindung zu Smartphones. Tablets . PDAs und PCs für die Gerätekonfiguration . Start und Stopp der Messungen. Herunterladen von Daten und der Online-Analyse. GehäuseDer mit Schutzklasse IP65 klassifizierte PQA820 (wasserdicht) ermöglicht einen Arbeitseinsatz auch im Freien unter rauen Umgebungsbedingungen. Technische Merkmale4 Kanäle für Strom 0.1A bis 1000A AC TRMSKanäle für Spannung 10V bis 460V AC TRMSSchein-. Wirk- und BlindleistungsmessungSchein-. Wirk- und BlindenergiemessungMessung von cos und Leistungsfaktor (PF)Messung von FrequenzBerechnung des THD für Spannung und StromOberschwingungsanalyse Spannung & Strom bis zur 50. OrdnungNetzarten: einphasig. Drehstrom mit oder ohne NeutralleiterKonfiguration und Datenübermittlung über USB. Wi-FiEchtzeit-Analyse über Wifi oder USBTechnische DatenInterne StromversorgungLi-Ion Akku Reichweite ca. 1 StundeNetzversorgung100 ÷ 415 V, 50/60 Hz über die EingangsspannungInterner Speicher8 MB (ca. 30 Tage @ IP = 10 min, und 383 Parameter)PC VerbindungUSB 2.0GeräteschnittstelleRF/ Wi-Fi VerbindungKompatible BetriebssystemeTablet / Smartphone (iOS, Android)SicherheitIEC/EN 61010-1Isolationdoppelte IsolationMesskategorieCAT IV 300 V AC (zur Erde), max. 460 V zwischen EingängenAbmessungen (L x B x H)245 x 210 x 110 mmGewicht (inkl. Batterien)ca. 0,7 kgAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Datenlogger PQA 8201x 4 flexible Wandler 100/1000A HTFLEX33L1x 4 Messleitungen 2m1x 4 Krokodilklemmen1x 4 Magnetadapter1x PC-Software TOPVIEW1x USB-Kabel1x Schutztasche für Zubehör1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

PQA820S Datenlogger für Leistungs & Netzanalyse bis 1000AC Technisch wie PQA820, jedoch ohne Stromwandler (siehe Lieferumfang) Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge. Leistungsmerkmale4 Kanäle für Strom 0.1A bis 1000A AC TRMSKanäle für Spannung 10V bis 460V AC TRMSSchein-. Wirk- und BlindleistungsmessungSchein-. Wirk- und BlindenergiemessungMessung von cos und Leistungsfaktor (PF)Messung von FrequenzBerechnung des THD für Spannung und StromOberschwingungsanalyse Spannung & Strom bis zur 50. OrdnungNetzarten: einphasig. Drehstrom mit oder ohne NeutralleiterKonfiguration und Datenübermittlung über USB. Wi-FiEchtzeit-Analyse über Wifi oder USBOnline-AnalyseDank dem innovativen Konzept. kann das PQA820 mit Smartphones. Tablets und PDAs (iOS und / oder Android) verbunden werden und somit den Benutzer präzise in Echtzeit über alle Verbrauchswerte der zu messenden Anlage informieren. Alle elektrischen Parameter werden sowohl im numerischen oder grafischen Modus angezeigt inkl. Wellenformen und Histogrammen.SpeicherDie große integrierte Speicher ermöglicht bei z.B. 383 ausgewählten Messparametern und einem Messintervall von 10min. eine Aufzeichnungsdauer von über 30Tagen. Der PQA820 speichert standardmäßig alle 383 Parameter und vermeidet somit mögliche Einstellungsfehler. Lediglich die Netzform (einphasig. 3-Phasen mit N oder 3-Phasen ohne N) ist durch den Benutzer auszuwählen.SchnittstellenDer PQA820 wird durch einen internen Li-Ionen-Akku und einer integrierten Netzversorgung über den Anschluss L-N oder L-L betrieben. Die Wi-Fi- und die USB- Schnittstellen bieten einfachste Verbindung zu Smartphones. Tablets . PDAs und PCs für die Gerätekonfiguration . Start und Stopp der Messungen. Herunterladen von Daten und der Online-Analyse.GehäuseDer mit Schutzklasse IP65 klassifizierte PQA820 (wasserdicht) ermöglicht einen Arbeitseinsatz auch im Freien unter rauen Umgebungsbedingungen.Technische DatenInterne StromversorgungLi-Ion Akku Reichweite ca. 1 StundeNetzversorgung100 ÷ 415 V, 50/60 Hz über die EingangsspannungInterner Speicher8 MB (ca. 30 Tage @ IP = 10 min, und 383 Parameter)PC VerbindungUSB 2.0GeräteschnittstelleRF/ Wi-Fi VerbindungKompatible BetriebssystemeTablet / Smartphone (iOS, Android)SicherheitIEC/EN 61010-1Isolationdoppelte IsolationMesskategorieCAT IV 300 V AC (zur Erde), max. 460 V zwischen EingängenAbmessungen (L x B x H)245 x 210 x 110 mmGewicht (inkl. Batterien)ca. 0,7 kgAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörHP30C2HP30D1HT96UHT98UHT4005NACONBINLieferumfang1x Datenlogger PQA 820s1x 4 flexible Wandler 100/1000A HTFLEX331x 4 Messleitungen 2m1x 4 Krokodilklemmen1x 4 Magnetadapter1x PC-Software TOPVIEW1x USB-Kabel1x Schutztasche für Zubehör1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

PQA820Ti 3 Phasen Datenlogger zur  Netz- und Leistungsanalyse inkl. iPadMiniTechnisch wie PQA820. jedoch inkl. iPad mini Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge. Leistungsmerkmale4 Kanäle für Strom 0.1A bis 1000A AC TRMSKanäle für Spannung 10V bis 460V AC TRMSSchein-. Wirk- und BlindleistungsmessungSchein-. Wirk- und BlindenergiemessungMessung von cos und Leistungsfaktor (PF)Messung von FrequenzBerechnung des THD für Spannung und StromOberschwingungsanalyse Spannung & Strom bis zur 50. OrdnungNetzarten: einphasig. Drehstrom mit oder ohne NeutralleiterKonfiguration und Datenübermittlung über USB. Wi-FiEchtzeit-Analyse über Wifi oder USBOnline-AnalyseDank dem innovativen Konzept. kann das PQA820 mit Smartphones. Tablets und PDAs (iOS und / oder Android) verbunden werden und somit den Benutzer präzise in Echtzeit über alle Verbrauchswerte der zu messenden Anlage informieren. Alle elektrischen Parameter werden sowohl im numerischen oder grafischen Modus angezeigt inkl. Wellenformen und Histogrammen.SpeicherDie große integrierte Speicher ermöglicht bei z.B. 383 ausgewählten Messparametern und einem Messintervall von 10min. eine Aufzeichnungsdauer von über 30Tagen. Der PQA820 speichert standardmäßig alle 383 Parameter und vermeidet somit mögliche Einstellungsfehler. Lediglich die Netzform (einphasig. 3-Phasen mit N oder 3-Phasen ohne N) ist durch den Benutzer auszuwählen.SchnittstellenDer PQA820 wird durch einen internen Li-Ionen-Akku und einer integrierten Netzversorgung über den Anschluss L-N oder L-L betrieben. Die Wi-Fi- und die USB- Schnittstellen bieten einfachste Verbindung zu Smartphones. Tablets . PDAs und PCs für die Gerätekonfiguration . Start und Stopp der Messungen. Herunterladen von Daten und der Online-Analyse.GehäuseDer mit Schutzklasse IP65 klassifizierte PQA820 (wasserdicht) ermöglicht einen Arbeitseinsatz auch im Freien unter rauen Umgebungsbedingungen.Technische DatenInterne StromversorgungLi-Ion Akku Reichweite ca. 1 StundeNetzversorgung100 ÷ 415 V, 50/60 Hz über die EingangsspannungInterner Speicher8 MB (ca. 30 Tage @ IP = 10 min, und 383 Parameter)PC VerbindungUSB 2.0GeräteschnittstelleRF/ Wi-Fi VerbindungKompatible BetriebssystemeTablet / Smartphone (iOS, Android)SicherheitIEC/EN 61010-1Isolationdoppelte IsolationMesskategorieCAT IV 300 V AC (zur Erde), max. 460 V zwischen EingängenAbmessungen (L x B x H)245 x 210 x 110 mmGewicht (inkl. Batterien)ca. 0,7 kgAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptinales ZubehörHP30C2HT4005NHT96UHT98UHP30D1ACONBINLieferumfang1x Datenlogger PQA 820Ti1x 4 Messleitungen 2m1x 4 Krokodilklemmen1x 4 Magnetadapter1x PC-Software TOPVIEW1x USB-Kabel1x Schutztasche für Zubehör1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

PV-CHECKs PV-Installationstester gemäß VDE 0126-23 (EN 62446) bis 15A DCMit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach. sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere. zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf):Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungTechnische DatenFunktionMessbereichNiederohmmessung / Durchgangsprüfung0,00 Ω … 199 ΩIsolationsmessung250 / 500 / 1000 V DC0,01 MΩ … 199 MΩStrommessung DC0.1 … 15.00 ASpannungsmessung DC5.0 … 999 VTemperatur mit Fühler PT300N (optionales Zubehör)– 20.0 … 100° CEinstrahlung mit Duo-Referenzzelle HT304K (optionales Zubehör)0 W/m² – 1400 W/m²Strommessung mit Stromzange HT4004 (optionales Zubehör)2 wählbare Messbereiche 10 A, 100 A DCLeistungsmessung0 W … 999 kWMessintervallvon 5 sec bis 60 min wählbarSchnittstelleoptisch isoliert auf USBSpeicherplätzefür 999 Messwerte und AufzeichnungenSpannungsversorgung6x 1,5 V Typ AAAGewicht / Abmessungen H x B x T1.200 g / 235 x 165 x 75 mmÜberspannungskategorieCAT III 300 V – CAT 1000 VNormen: Alle Messungen gemäß VDE 0413 (EN 61557) Teil 1, 2, 4 und IEC/EN 62446, VDE 0126-23Technische MerkmaleIsolationswiderstandsmessung 250/500/1000V DCmit Riso Einzelmessung + oder – gegen ErdeDurchgangsprüfung / Niederohmmessung RpeLeerlaufspannungsmessung Uoc bis 1000V DCKurzschlussstrommessung Isc bis 15A DCautomatische Anzeige der SpannungspolaritätErgebnisanzeige OK / Nicht OKFunktionstest & Leistungsmessung DC bis 100ADatenlogger FunktionDC Wirkungsgrad (optional mit Referenzzelle HT304N)Temperaturmessung (optional mit Fühler PT300N)Einstrahlungsmessung (optional mit Referenzzelle HT304N)inkl. Messwertspeicher für 999 Messungeninkl. USB SchnittstelleAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Pv-Installationstester PV-CHECKs1x DC Stromwandler HT40041x 4 Messleitungen1x 4 Krokodilklemmen 1x Anschlussadapter MC31x Anschlussadapter MC41x 6 Batterien 1.5V (Typ AA)1x PC-Software TOPVIEW1x USB-Kabel1x Transporttasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

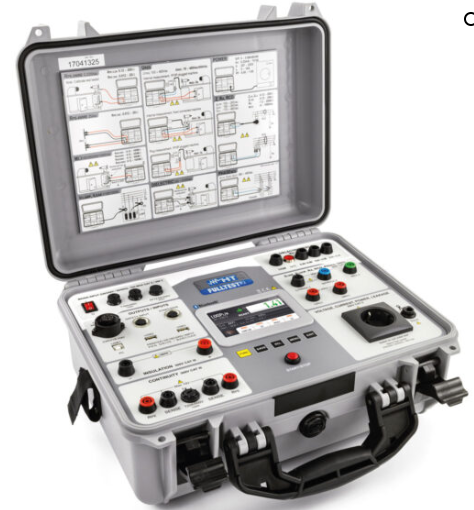

FULLTEST 3 VDE 0113 / EN60204-1 Maschinen & AnlagenprüfgerätDas innovative FullTest 3 wurde für die Sicherheitsprüfungen und CE-Zertifizierung von elektrischen Geräten. Anlagen und Schaltschränken gemäß den Richtlinien der EN60204-1: 2006 und EN61439-1 entwickelt. Des Weiteren ist es für die Prüfungen elektrischer Betriebsmittel nach Reparatur und Wartungsarbeiten geeignet. Das FullTest 3 ein tragbares. sicheres und leicht zu verwendendes Messgerät.LeistungsmerkmaleDurchgangsprüfung der Schutzleiter mit 200mA DCDurchgangsprüfung der Schutzleiter mit I> 25A. U <12V ACIsolationswiderstand mit 100.250.500.1000 VDC PrüfspannungHochspannungstest mit Prüfspannung einstellbar von 250V bis 5100V ACRestspannungsmessung auf innere Kapazität und NetzsteckerDifferenzstrommessung intern über SchukosteckdoseLeckstrommessung mit externem Stromwandler (HT96U optionales Zubehör)Test an RCDs Typ A. AC. B Allgemein. Selektiv. bis zu 1000mA. auch selektive RCDNetz / Schleifenimpedanz und Ik BerechnungNetz / Schleifenimpedanz mit hoher Auflösung und bis 50kA (mit IMP57 optionales Zubehör)Prüfung an Überstromschutzorganen mit Kurve B. C. D. K und Art der SicherungAuswahl der Länge. Kabeltyp. Isolierung des Kabels. Auslösezeit der SchutzeinrichtungSchleifenwiderstand ohne RCD-AuslösungDrehfeldrichtungsanzeigeTFT-Display mit Touch-ScreenProgrammierbare PrüfdauerProgrammierbare GrenzwerteInterner SpeicherUSB-Schnittstelle für PC-AnschlussUSB-Schnittstelle für Tastatur. Drucker und Barcode-Leser-VerbindungTechnische DatenAnzeigeTFT LCD Farbdisplay 4.3″ mit TouchscreenSpannungsversorgung207 ÷ 253 V / 50/60 Hz ± 5 % / max. 16 ASpeicher99 Messwerte, 3 EbenenSchnittstelle3 x USB 2.0, BluetoothSicherheitIEC/EN 61010-1Elektrischer SchutzT16/250 V, FF 12,5 A/500 V, F 20 A/ÜberspannungskategorieCAT III 300 VAbmessungen (L x B x H)400 x 300 x 170 mmGewicht15 kgAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Prüfgerät FULLTEST 31x Schuko-Netzkabel1x 4 Messleitungen 3m (2 rot. blau. grün)1x Schukokabel C2033x mit 3-Leiter Bananenstecker1x 2 Sicherheitsmessleitungen 5kV1x 3 Prüfspitzen CAT III1x 3 Prüfspitzen CAT II1x 4 Krokodilklemmen1x CD-ROM. Inhalt: Topview Protokollsoftware für Windows1x USB-Kabel1x Schutztasche für Zubehör1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Kontroll und Analysegerät für 1-und 3Phasen PhotovoltaikanlagenMit dem SOLAR300N führen Sie alle notwendigen Messungen zur Überprüfung und Zertifizierung der korrekten Funktionsweise an 1- und 3-phasigen photovoltaischen Anlagen durch. Das große grafische TFT Farbdisplay mit innovativer Touch-Screen Funktion ermöglicht einfachsten Zugang zu jeder Einstellung und Messfunktion. Das SOLAR300N ermittelt die DC Ausgangsleistung der Solarzellen. die AC Ausgangsleistung des Wechselrichters. die Solare Einstrahlung in W/m² und die Temperatur der Solarzellen. Dabei erfolgt der Anschluss der AC und DC Stromzangen zur Leistungsmessung vor und hinter dem Wechselrichter.Üblicherweise befindet sich der Wechselrichter räumlich weit entfernt von den Solarzellen. Um den Einsatz von sehr langen Messleitungen zu vermeiden. wird beim SOLAR300N ein externer kabelloser Messwertsensor. der SOLAR-02 eingesetzt. der die folgende Parameter wie solare Einstrahlung [W/m²]. die Temperatur der Solarzellen [°C]. die Umgebungstemperatur [°C] erfasst und am Ende der Aufzeichnung über die USB Schnittstelle an das SOLAR300N überträgt.Installationsfehler und zu geringe Modulwerte lassen sich somit schnell und einfach feststellen als auch professionell dokumentieren. Die Topview Management- Software ermöglicht dem Anwender professionelle Messprotokolle zu erstellen. inkl. Einbindung des Firmen-Logos. den Nutzerdaten. den Aufzeichnungsanmerkungen. usw.Das SOLAR300N ist auch als reines Netzanalysegerät einsetzbar. um beispielsweise die Parameter und die Güte der gelieferten Spannung zu ermitteln und sich so ein Bild von der Qualität der von der Photovoltaik-Anlage ins Netz gelieferten Energie machen zu können. Leistung. Leistungsfaktor. Strom- und Spannungsanomalien sowie Oberschwingungsgehalt der erzeugten Energie sind die Parameter für diese Netzanalyse.Das SOLAR300N ist in der Lage dank des großen eingebauten Messwertspeichers von 15 MB über eine längere Zeit alle gemessenen Werte detailliert aufzuzeichnen.Technische MerkmaleDC/AC TRMS Spannungsmessung    DC/AC WirkleistungsmessungDC/AC TRMS StrommessungWirkungsgrad DC-SeiteWirkungsgrad des WechselrichtersTemperatur der Solarzellen und der Umgebung in (°C)Solare Einstrahlung in [W/m²]Ununterbrochene Aufzeichnung aller oben erwähnten elektrischer ParameterTransienten ab 5µsecEinschaltströmeAnalyse nach EN50160FlickerLeistungsfaktor (cosφ)Spannungs- und Strom-Oberwellen (bis zur 50. Ordnung)Spannungsanomalien (Einbrüche und Erhöhungen mit 10ms AuflösungAufzeichnungsanalyse (Spannung. Strom. Energie. etc.)Hintergrundbeleuchtete grafische TFT-FarbanzeigeInterner Speicher 15MBTouch ScreenUSB SchnittstelleAkku Lion BatterieHilfe ONLINEAnschluss für USB Memory StickCompact Flash LaufwerkAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Analysegerät SOLAR 300N1x 5 Messleitungen1x 5 Krokodilklemmen1x 3 Stromzangen bis 200A1x Stromzange bis 10A/100A AC/DC1x Duo-Referenzzelle für Einstrahlungsmessung1x Temperaturfühler für Solarzellen1x Stift für Touchscreen1x externes Netzteil1x USB-Kabel1x PC-Software TOPVIEW1x Geräteschutzkoffer1x Bedienungsanleitung1x Kalibrierzertifikat1x robuster Hartschalenkoffer Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

SOLAR I-VE Messgerät für PV Anlagen sowie PV Module & Strings bis 15A /1000V DC bzw. DC10A /1500V DCDas SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1000 V und 15 A (siehe auch Modell I-V400w).Technische Daten1-Phasen Leistungsanalyse MessbereichAuflösungGenauigkeitSpannung V DC15,0 ÷ 1499,9 V0,1 V / 0,3 V±(0,5 % rdg + 2 dgt)Spannung AC (TRMS)50 ÷ 265,0 V0,1 V±(0,5 % rdg + 2 dgt)Strom IDC (über Stromzange)50 mA ÷ 1100 A0,1 mA±(0,5 % rdg + 0,6 mV)Strom IAC (über Stromzange)10 mA ÷ 1200 A0,1 mA±(0,5 % rdg + 0,6 mVLeistung DC (Vmess > 150 V,Imess > 10 % FS)1 W ÷ 9999 kW1 W – 1 kW±(0,7 % rdg+ 6 dgt)Leistung AC (Vmess > 200 V,Imess > 10 % FS)1 W ÷ 9999 kW1 W – 1 kW±(0,7 % rdg + 6 dgt)I-U KennlinienmessungMessbereichAuflösungGenauigkeitSpannung V DC(Ausführung der Messung erst ab V DC > 15 V)15,0 ÷ 1499,9 V0,1 V / 0,3 V±(0,5 % rdg + 2 dgt)Strom IDC0,10 ÷ 15,00 A0,01 A±(1,0 % rdg + 2 dgt)Leistung(@ Vmpp > 30 V, Impp > 2 A) Ausführung der Messung ab Pmax > 10 W50 ÷ 99999 W1 W±(1,0 % rdg + 6 dgt)Solare Einstrahlung(mit Referenzelle HT304)1,0 mV ÷ 100,0 mV0,1 mV±(1,0 % rdg + 5 dgt)Temperatur(mit Fühler PT300N)-20° C ÷ 100° C0,1° C±(0,5 % rdg + 5 dgt)Allgemeine SPEZIFIKATIONENAnzeige:     LCD mit Hintergrundbeleuchtung,128 x 128 PixelSpeicher:     256 Kbytes, speicherbare Kurven: > 200, PV-Test: 1,5 h @ Ip = 5 sec, 5 Tage @ Ip = 15 minSpannungsversorgungIntern:     6x 1,5 V Alkaline Batterien Typ AA LR06Auto Power OFF:     Mechanische MerkmaleAbmessungen (H x B x T):     235 x 165 x 75 mmGewicht (inkl. Batterien):     1,4 kgIP Klasse:     IP50Schnittstelle:     Wi-Fi und USBUmgebungsbedingungenReferenztemperatur:     23° C … ± 5° CEinsatztemperatur / Feuchte 0°:     … 40° C / &lt; 80 % RHLagertemperatur / Feuchte:     -10° … + 60° C / &lt; 80 % RHNormenstandardElektrische Sicherheit:      IEC/EN 61010-1Messungen:     IEC/EN 60891Isolation/Verschmutzungsgrad:     Klasse 2 (doppelte Isolation) / 2Überspannungskategorie:      CAT II 1000 V, CAT III 300 V gegen Erde, max. 1000 V zwischen den EingängenTechnische Merkmalezur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagenzur Überprüfung eines Solarmoduls oder eines Strings bis 15 A/1000 V auf Defektezur Überprüfung der technischen Daten eines PV-Moduls laut Herstellerdatenblatt gemäß EN 60891zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-AnlagenFUNKTIONEN PV-MODULTESTPeakleistung Pmax (bei STC) und die aktuell gemessene LeistungKurzschlussstrom Isc und Leerlaufspannung UocStrom Impp und Spannung UmppFüllfaktor FF in %eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STCdas Gesamtergebnis der PrüfungFUNKTIONEN PV-ANLAGENTESTSpannungsmessung in AC & DCStrommessung in AC & DCLeistung in AC und DC (nur 1-phasige Systeme)Wirkungsgrad des WechselrichtersWirkungsgrad GeneratorseiteTemperatur und solare Einstrahlung in (W/m²)AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörHT97UHT96UHT98ULieferumfang1x Leistungsanalysegerät SOLAR I-VE1x Geräteschutzkoffer1x Duo-Einstrahlungssensor1x externer Datenlogger1x Temperatursensor1x Inklinometer1x Vier-Leiter-Messkabel1x Messadapter MC31x Messadapter MC41x AC Stromwandler 200A1x DC Stromwandler 10A/100A1x 6 Batterien 1.5V (Typ AA)1x USB-Kabel1x Messwertspeicher für 200 Messkurven1x PC-Software TOPVIEW1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
