Aktionspaket bestehend aus I-V400w. PV-CHECKs & SOLAR-02I-V400wDas I-V400w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1000 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp). die Peakleistung. der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage. String. Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.PV-CHECKsMit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach. sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere. zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf): Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungSOLAR-02Externer Datenlogger zur Erfassung der Einstrahlung und PV-Modultemperatur. mit Neigungswinkel-Messfunktion Inkl. Batterien. Handbuch. Kalibrierprotokoll Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Aktionspaket bestehend aus I-V400w & SOLAR300NLieferumfang1x I-V400w1x Solar300N1x HT40041x HT304N1x PT300N1x HT 4005K (3 Stück)1x Solar02 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Aktionspaket bestehend aus I-V500w & SOLAR300NI-V500wDas I-V500w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1500 V und 15 A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp). die Peakleistung. der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Auch die gemessene und auf STC umgerechnete I-U und Leistungskennlinie werden angezeigt. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen. Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage. String. Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden. Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.SOLAR300NMit dem SOLAR300N führen Sie alle notwendigen Messungen zur Überprüfung und Zertifizierung der korrekten Funktionsweise an 1- und 3-phasigen photovoltaischen Anlagen durch. Das große grafische TFT Farbdisplay mit innovativer Touchscreen Funktion ermöglicht einfachsten Zugang zu jeder Einstellung und Messfunktion. Das SOLAR300N ermittelt die DC Ausgangsleistung der Solarzellen. die AC Ausgangsleistung des Wechselrichters. die solare Einstrahlung in W/m² und die Temperatur der Solarzellen. Dabei erfolgt der Anschluss der AC und DC Stromzangen zur Leistungsmessung vor und hinter dem Wechselrichter. Üblicherweise befindet sich der Wechselrichter räumlich weit entfernt von den Solarzellen. Um den Einsatz von sehr langen Messleitungen zu vermeiden. wird beim SOLAR300N ein externer kabelloser Messwertsensor. der SOLAR-02 eingesetzt. der die folgende Parameter wie solare Einstrahlung [W/m²]. die Temperatur der Solarzellen [°C]. die Umgebungstemperatur [°C] erfasst und am Ende der Aufzeichnung über die USB Schnittstelle an das SOLAR300N überträgt. Das SOLAR300N ist in der Lage dank des großen eingebauten Messwertspeichers von 15 MB. über eine längere Zeit alle gemessenen Werte detailliert aufzuzeichnen. Installationsfehler und zu geringe Modulwerte lassen sich somit schnell und einfach feststellen als auch professionell dokumentieren. Die TOPVIEW Management-Software ermöglicht dem Anwender professionelle Messprotokolle zu erstellen. inkl. Einbindung des Firmen-Logos. den Nutzerdaten. den Aufzeichnungsanmerkungen. usw.Lieferumfang1x I-V500w1x Solar300N1x HT40041x HT304N1x PT300N1x HT 4005K (3 Stück)1x Solar02 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Aktionspaket bestehend aus I-V500w. Solar02 & PV-ISOTESTI-V500wPEAKLEISTUNGS- UND KENNLINIENANALYSATOR FÜR PV MODULE / STRINGS• zur Überprüfung eines Solarmoduls oder eines Strings bis 15 A / 1500 V auf Defekte• zur Überprüfung der technischen Daten eines PV-Moduls laut Herstellerdatenblatt gemäß EN 60891• inkl. Speicher. optische Schnittstelle auf USB und WLANErmittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max. 1000 V und 15 A (I-V400w) bzw. max. 1500V und max. 15 A mit dem I-V500w. Durch einfachen Tastendruck werden in wenigen Sekunden die aktuelle Leistung (Mpp). die Peakleistung. der Kurzschlussstrom und die Leerlaufspannung auf der Grafi k-Anzeige dargestellt sowie auf Stan-dard-Testbedingungen (STC) automatisch umgerechnet.Auch die gemessenen und auf STC umgerechneten Kennlinien werden angezeigt und mit den vom Hersteller vorgegebenen Kennlinien verglichen. Somit lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schliessen. Die Messdaten und die Kennlinien können nach der Messung mit 3 Referenznummern (Anlage. String. Modulnummer) und einem zusätzlichen Textkommentar im I-V400w / I-V500w abgespeichert und über die optisch isolierte Schnittstelle oder per WLAN auf den PC bzw. iPad/Tablet übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.Eine Datenbank mit den Kenndaten der gängigsten PV Module kann jederzeit durch den Anwender direkt als auch über die PC Schnitt-stelle mit der TOPVIEW* Software erweitert bzw. aktualisiert werden.Folgende Messwerte werden direkt auf dem Bildschirm des I-V400w bzw. I-V500w angezeigt:· Peakleistung (bei STC) und die aktuell gemessene Leistung (MPP)· Kurzschlussstrom Isc und Leerlaufspannung Uoc. sowie Impp und Umpp· Füllfaktor FF in %· Eine grafi sche Darstellung der I-U und PWR Kennlinie bei OPC und STC· Das Gesamtergebnis der Prüfung OK / NOKSolar02PV-INSTALLATIONSTESTER GEMÄSS VDE 0126-23 (EN 62446)Mit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach. sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere. zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf):Kurzschlussstrom Leerlaufspannung Isolationsmessung NiederohmmessungLieferumfang1x I-V500w1x Solar021x PV-ISOTEST+ zusätzlich1x PT300N1x HT304N Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Mit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach. sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere. zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf): Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → Niederohmmessung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

PV Installationstester (15A) gemäß VDE 0126-23 (EN 62446) AktionspaketDas Set besteht aus:1x PV-Check1x Spannungskit1x Referenzzelle1x Datenlogger1x DC-Stromzange1x Temperaturfühler1x Messleitugssatz1x Korkodilklemmen1x MC-3 & MC-4 Anschlussadapter1x USB Anschluss1x Handbuch1x Transporttasche1x ISO 9000 Kalibrierprotokoll1x Protokollsoftware inkl. Moduldatenbank Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Intuitive Bedienung per TouchscreenAlle Messfunktionen auf einem BlickSpeicherung in drei Ebenen + TextkommentarEinfache DokumentationDas geringe Gewicht und ergonomische Design des COMBI G2 gewährleistet bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die eindeutige. schnelle und normgerechte Interpretation der Messergebnisse. Das COMBI G2 ist gegen Fehlbedienung geschützt. bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3 Ebenen).Ein Messgerät für alle elektrischen Sicherheitstests gemäß VDE0413 (EN61557) Teil 2. 3. 4. 5. 6 und 7Technische MerkmaleTouchscreenWiFiVDE0100 & VDE0105NetzanalyseLieferumfangExternes LadegerätUniversal KIT COMBI3 Messleitungen3 Krokodilklemmen und 3 Prüfspitzen in den Farben grün. blau und schwarz6 Stück Wieder-aufladbare NiMH Batterien 1.2 V. AAPT400 StiftC2033X 3-Leiter SchukomessleitungC2006 USB-AnschlusskabelWi-FiKurzanleitungBedienungsanleitungKalibrierzertifikat ISO9000+ Protokollmanager. PR400 Prüfspitze. Netzanalyse. HT Sortimo Black-Boxx Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Intuitive Bedienung per TouchscreenAlle Messfunktionen auf einem BlickSpeicherung in drei Ebenen + TextkommentarEinfache DokumentationDas geringe Gewicht und ergonomische Design des COMBI G3 gewährleistet bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die eindeutige. schnelle und normgerechte Interpretation der Messergebnisse. Das COMBI G3 ist gegen Fehlbedienung geschützt. bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3 Ebenen).Ein Messgerät für alle elektrischen Sicherheitstests gemäß VDE0413 (EN61557) Teil 2. 3. 4. 5. 6 und 7Technische MerkmaleTouchscreenWiFiVDE0100 & VDE0105Erdungsmessung + NetzanalyseLieferumfang1x Externes Ladegerät1x Universal KIT COMBI1x 3 Messleitungen1x 3 Krokodilklemmen und 3 Prüfspitzen in den Farben grün. blau und schwarz1x 6 Stück Wieder-aufladbare NiMH Batterien 1.2 V. AA1x PT400 Stift1x C2033X 3-Leiter Schukomessleitung1x C2006 USB-Anschlusskabel1x Wi-Fi1x Kurzanleitung1x Bedienungsanleitung1x Kalibrierzertifikat ISO9000    + Protokollmanager. PR400 Prüfspitze. Netzanalyse. HT Sortimo Black-Boxx Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Wasserdichtes Multimeter in der Aktion inkl. 7 Teiliges VDE Werkzeug SetDas FLASHMETER ist ein kompaktes Digitalmultimeter. das in der Lage ist TRMS-Spannungsmessungen bis zu 600 V sowie Widerstandsmessungen automatisch durchzuführen. indem einfach die Eingangsklemmen eingesetzt werden. Es wurde gemäß der Sicherheitsnorm IEC/EN61010-1 mit doppeltem Isolationsschutz in 600 V CAT IV entwickelt. Das FLASHMETER verfügt über eine weiß leuchtende Taschenlampe. einen Sensor zur berührungslosen Erkennung von Wechselspannung und ist nach IP67 wasserdicht. Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

COMBI G3 Das geringe Gewicht und ergonomische Design des COMBI G3gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell be-leuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die eindeutige. schnelle und normgerechte Interpretation der Messergebnisse. Das COMBIG3 ist gegen Fehlbedienung geschützt. bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und er-möglicht eine individuelle Speicherung der Messergebnisse mit Textkommen-tar und Baumstruktur (3 Ebenen).Ein Messgerät für alle elektrischen Sicherheitstests gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 5. 6 und 7Lieferumfang:Externes LadegerätUniversal KIT COMBI3 Mess-leitungen3 Krokodilklemmen und 3 Prüfspitzen in den Farben grün. blau und schwarz6 Stück wiederaufladbare NiMH Batterien 1.2 V. AAPT400 StiftC2033X 3-Leiter SchukomessleitungC2006 USB-An-schlusskabelWi-Firobuster GeräteschutzkofferTopView ProtokollsoftwareKurzanleitungBedienungsanleitungKalibrierzertifikat ISO9000Der EV-TEST100 wurde als Zubehör speziell für die Prüfung von E-Lade-stationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi 521 ist durch den neuen automatischen EVSE Prüfablauf. der Sie durch alle erforderlichen Messungen führt. garantiert.Universelle 4 mm Buchsen für die Verbindung mit einem 1- oder 3-  Phasen-Installationstester mittels Messleitungen (Bananenstecker)Separate Phasenanzeige durch 3 LEDs zur einfachen Spannungsüber-prüfungProximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von LadekabelnControl Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A. B. C. DFehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)Anschluss für den CP-Signalausgang zur Überprüfung der Kommunika-tion zwischen Adpater (= simuliertes Elektrofahrzeug) und LadestationTyp 2-Stecker für den Anschluss an der Ladestation auch bei festange-schlossenem LadekabelLieferumfang1x COMBI G31x PR400 Prüfsonde1x EV-Test100 Prüfadapter Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

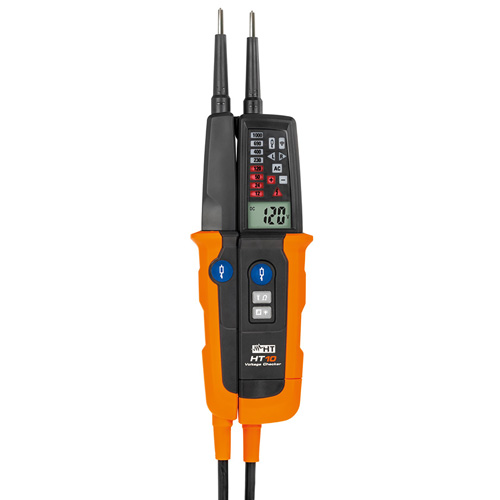

HT10 2-POLIGER SPANNUNGSPRÜFER (CAT IV) MIT LASTZUSCHALTUNG BIS 1000V AC/DCDer Spannungsprüfer wird gebaut und geprüft nach EN 61243-3 / VDE 0682 und gewährleistet ein sicheres sowie zuverlässiges Arbeiten. Er entspricht der Schutzart IP64 (Staub und Spritzwasser geschützt) und ist durch die angespritzten Weichgummi-Griffe enorm robust. dadurch ideal für die härtesten Einsätze im handwerklichen oder industriellen Bereich geeignet. Durch den fest verbundenen Messspitzenschutz wird das Verletzungsrisiko beim Mitführen in Kleidungstaschen oder in der Werkzeugtasche ausgeschlos-sen. Die unabhängige ELV-Anzeige-LED zeigt an. ob eine Spannung > 50V AC / 120 V anliegt. auch wenn keine Batteriestromversorgung oder ein Ausfall des Hauptstromkreises vorliegt.HT10 HighlightsSpannung von 3 V bis 1000 V AC/DCTaster für Lastzuschaltung (RCD Auslösung 30mA)Große LCD Anzeige mit BeleuchtungBargraphanzeige ab 12 V AC/DCMessstellenbeleuchtung mit weißer LED19 mm Kontaktabstand für EinhandprüfungSicherheit nach CAT III 1000 V. CAT IV 600 VTÜV/GS  geprüftTechnische MerkmaleGleich- und Wechselspannung bis 1000 V AC/DCBargraph mit 12 / 24 / 50 / 120 / 230 / 400 / 690 / 1000VSpannungsmessung mit niedrigem InnenwiderstandEinpolige PhasenprüfungPolaritätsanzeigeDrehfeldrichtungsermittlungWiderstandsmessung 0Ω ÷ 1999ΩMesswertspeicher (Data HOLD)Optische & akustische Durchgangsprüfung 0Ω ÷ 400kΩSicherheit:          CAT IV 600 V. CAT III 1000 V.    EN 61243-3. VDE 0682Abmessungen:  55 x 240 x 40 mm (B x H x T)Lieferumfang1x Feste Prüfspitzenabdeckung mit Aufnahmefach für Schutzkappen und Metallhülsen1x Metallhülsen 4 mm mit Innengewinde1x 2 Batterien 1.5 V Typ AAA1x Schutztasche1x Bedienungsanleitung+ zusätzlich eine POWERBANK 10.000 mAh mit 2 USB PORTS und LCD-Display Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Extrem schlag und bruchfestes Allround Multimeter + Multi-LED LampeTRMS MessungSpannung AC/DCStrom AC/DC bis 20AWiderstand• Durchgang mit SummerFrequenzKapazitätDiodentestData HOLD. MAX/MINAutorangeHintergrundbeleuchtungIntegrierte LED LampeAuto Power OFF+ zusätzlich1x HT Minilite Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
