Produktinformationen "PQA820S 3 Phasen Datenlogger zur Spannungsanalyse (ohne Stromwandler)"
PQA820S Datenlogger für Leistungs & Netzanalyse bis 1000AC
Technisch wie PQA820, jedoch ohne Stromwandler (siehe Lieferumfang)
Der
PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.
Leistungsmerkmale- 4 Kanäle für Strom 0.1A bis 1000A AC TRMS
- Kanäle für Spannung 10V bis 460V AC TRMS
- Schein-. Wirk- und Blindleistungsmessung
- Schein-. Wirk- und Blindenergiemessung
- Messung von cos und Leistungsfaktor (PF)
- Messung von Frequenz
- Berechnung des THD für Spannung und Strom
- Oberschwingungsanalyse Spannung & Strom bis zur 50. Ordnung
- Netzarten: einphasig. Drehstrom mit oder ohne Neutralleiter
- Konfiguration und Datenübermittlung über USB. Wi-Fi
- Echtzeit-Analyse über Wifi oder USB
Online-Analyse

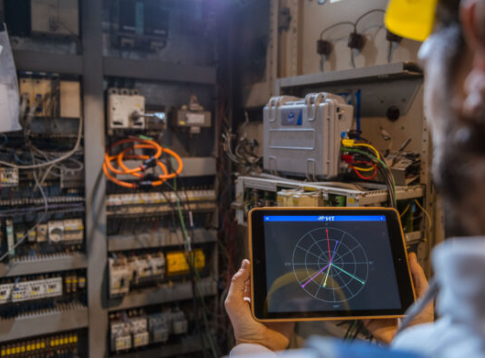

Dank dem innovativen Konzept. kann das PQA820 mit Smartphones. Tablets und PDAs (iOS und / oder Android) verbunden werden und somit den Benutzer präzise in Echtzeit über alle Verbrauchswerte der zu messenden Anlage informieren. Alle elektrischen Parameter werden sowohl im numerischen oder grafischen Modus angezeigt inkl. Wellenformen und Histogrammen.
Speicher
Die große integrierte Speicher ermöglicht bei z.B. 383 ausgewählten Messparametern und einem Messintervall von 10min. eine Aufzeichnungsdauer von über 30Tagen. Der PQA820 speichert standardmäßig alle 383 Parameter und vermeidet somit mögliche Einstellungsfehler. Lediglich die Netzform (einphasig. 3-Phasen mit N oder 3-Phasen ohne N) ist durch den Benutzer auszuwählen.
Schnittstellen
Der
PQA820 wird durch einen internen Li-Ionen-Akku und einer integrierten Netzversorgung über den Anschluss L-N oder L-L betrieben. Die Wi-Fi- und die USB- Schnittstellen bieten einfachste Verbindung zu Smartphones. Tablets . PDAs und PCs für die Gerätekonfiguration . Start und Stopp der Messungen. Herunterladen von Daten und der Online-Analyse.

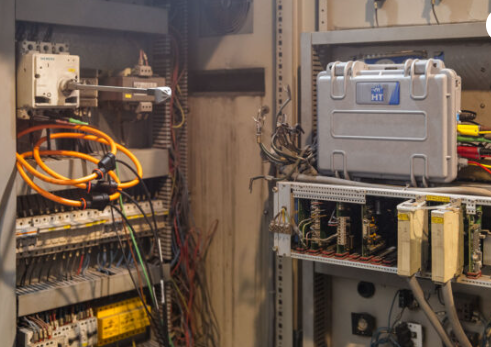

GehäuseDer mit Schutzklasse IP65 klassifizierte PQA820 (wasserdicht) ermöglicht einen Arbeitseinsatz auch im Freien unter rauen Umgebungsbedingungen.
Technische Daten
| Interne Stromversorgung | Li-Ion Akku Reichweite ca. 1 Stunde |
| Netzversorgung | 100 ÷ 415 V, 50/60 Hz über die Eingangsspannung |
| Interner Speicher | 8 MB (ca. 30 Tage @ IP = 10 min, und 383 Parameter) |
| PC Verbindung | USB 2.0 |
| Geräteschnittstelle | RF/ Wi-Fi Verbindung |
| Kompatible Betriebssysteme | Tablet / Smartphone (iOS, Android) |
| Sicherheit | IEC/EN 61010-1 |
| Isolation | doppelte Isolation |
| Messkategorie | CAT IV 300 V AC (zur Erde), max. 460 V zwischen Eingängen |
| Abmessungen (L x B x H) | 245 x 210 x 110 mm |
| Gewicht (inkl. Batterien) | ca. 0,7 kg |
Anwendungsgebiete
- Allgemeiner Zweck
- Besondere Anwendungen
- Elektronische Fehlersuche
- Energie-Versorgungs-Systeme
- Gebäude - Facilty Mangement
- Industrie-Anlagen
optionales Zubehör
- HP30C2
- HP30D1
- HT96U
- HT98U
- HT4005N
- ACONBIN
Lieferumfang
1x Datenlogger PQA 820s
1x 4 flexible Wandler 100/1000A HTFLEX33
1x 4 Messleitungen 2m
1x 4 Krokodilklemmen
1x 4 Magnetadapter
1x PC-Software TOPVIEW
1x USB-Kabel
1x Schutztasche für Zubehör
1x Bedienungsanleitung
1x Kalibrierzertifikat
