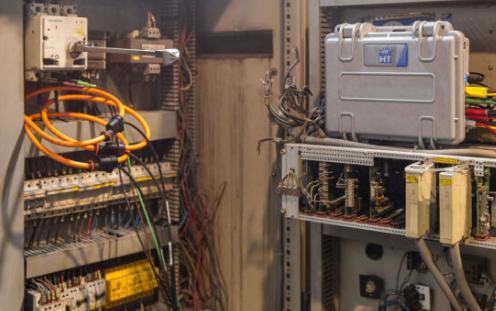

PQA820 Dreiphasen Datenlogger zur Netz- und Leistungsanalyse

PQA820 Dreiphasen Datenlogger zur Netz- und Leistungsanalyse

2.050,00 €*

Preise exkl. MwSt. zzgl. Versandkosten / Lieferzeiten

Produktnummer: eHS01052610392

Gewicht: 1 kg

Produktinformationen "PQA820 Dreiphasen Datenlogger zur Netz- und Leistungsanalyse"

PQA820 Datenlogger für Leistungs & Netzanalyse bis 1000AC

Der PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.

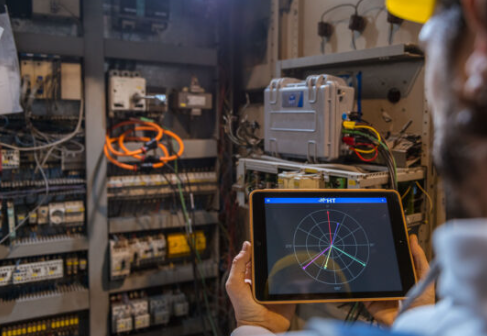

Online-Analyse

Dank dem innovativen Konzept. kann das PQA820 mit Smartphones. Tablets und PDAs (iOS und / oder Android) verbunden werden und somit den Benutzer präzise in Echtzeit über alle Verbrauchswerte der zu messenden Anlage informieren. Alle elektrischen Parameter werden sowohl im numerischen oder grafischen Modus angezeigt inkl. Wellenformen und Histogrammen.

Speicher

Die große integrierte Speicher ermöglicht bei z.B. 383 ausgewählten Messparametern und einem Messintervall von 10min. eine Aufzeichnungsdauer von über 30Tagen. Der PQA820 speichert standardmäßig alle 383 Parameter und vermeidet somit mögliche Einstellungsfehler. Lediglich die Netzform (einphasig. 3-Phasen mit N oder 3-Phasen ohne N) ist durch den Benutzer auszuwählen.

Schnittstellen

Der PQA820 wird durch einen internen Li-Ionen-Akku und einer integrierten Netzversorgung über den Anschluss L-N oder L-L betrieben. Die Wi-Fi- und die USB- Schnittstellen bieten einfachste Verbindung zu Smartphones. Tablets . PDAs und PCs für die Gerätekonfiguration . Start und Stopp der Messungen. Herunterladen von Daten und der Online-Analyse.

Gehäuse

Der mit Schutzklasse IP65 klassifizierte PQA820 (wasserdicht) ermöglicht einen Arbeitseinsatz auch im Freien unter rauen Umgebungsbedingungen.

Technische Merkmale

4 Kanäle für Strom 0.1A bis 1000A AC TRMS
Kanäle für Spannung 10V bis 460V AC TRMS
Schein-. Wirk- und Blindleistungsmessung
Schein-. Wirk- und Blindenergiemessung
Messung von cos und Leistungsfaktor (PF)
Messung von Frequenz
Berechnung des THD für Spannung und Strom
Oberschwingungsanalyse Spannung & Strom bis zur 50. Ordnung
Netzarten: einphasig. Drehstrom mit oder ohne Neutralleiter
Konfiguration und Datenübermittlung über USB. Wi-Fi
Echtzeit-Analyse über Wifi oder USB

Technische Daten

Interne Stromversorgung	Li-Ion Akku Reichweite ca. 1 Stunde
Netzversorgung	100 ÷ 415 V, 50/60 Hz über die Eingangsspannung
Interner Speicher	8 MB (ca. 30 Tage @ IP = 10 min, und 383 Parameter)
PC Verbindung	USB 2.0
Geräteschnittstelle	RF/ Wi-Fi Verbindung
Kompatible Betriebssysteme	Tablet / Smartphone (iOS, Android)
Sicherheit	IEC/EN 61010-1
Isolation	doppelte Isolation
Messkategorie	CAT IV 300 V AC (zur Erde), max. 460 V zwischen Eingängen
Abmessungen (L x B x H)	245 x 210 x 110 mm

Gewicht (inkl. Batterien)

ca. 0,7 kg

Anwendungsgebiete

Allgemeiner Zweck
Besondere Anwendungen
Elektronische Fehlersuche
Energie-Versorgungs-Systeme
Gebäude - Facilty Mangement
Industrie-Anlagen

Lieferumfang

1x Datenlogger PQA 820
1x 4 flexible Wandler 100/1000A HTFLEX33L
1x 4 Messleitungen 2m
1x 4 Krokodilklemmen
1x 4 Magnetadapter
1x PC-Software TOPVIEW
1x USB-Kabel
1x Schutztasche für Zubehör
1x Bedienungsanleitung
1x Kalibrierzertifikat

Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten.
Für Druck-/Schreibfehler übernehmen wir keine Haftung.
