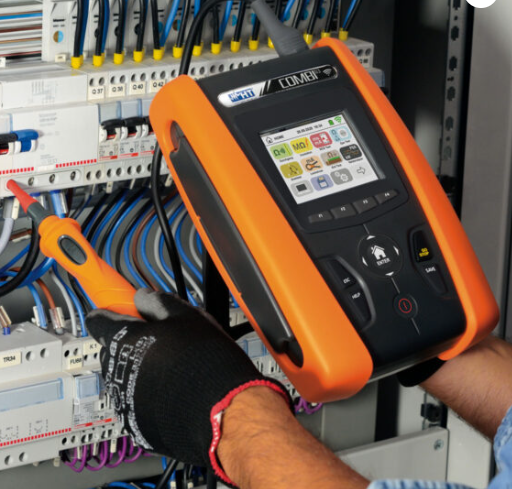

COMBI G3 VDE 0100 Installationsprüfgerät mit Touchscreen, RCD Typ B Prüfung, WiFi, USB, Speicher

Option Netzanalyse für Combi Gx Serie (Oberwellen. Leistung- Leistungsfaktor)optionales ZubehörCOMBI G2COMBI G3AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Option Netzanalyse für Combi Gx Serie (Oberwellen. Leistung- Leistungsfaktor) Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Prüfadapter für E-Ladestationen1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-LadestationenDer EV-Test100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist garantiert.Technische MerkmaleUniverselle 4mm Buchsen für die Verbindung mit einem 1- oder 3 Phasen-Installations­tester mittels Messleitungen (Bananenstecker)Separate Phasenanzeige durch drei LEDs zur einfachen SpannungsüberprüfungProximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von LadekabelnControl Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A. B.C DFehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)Simulation PE-Fehler (Erdungsfehler)Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und LadestationTyp 2-Stecker für den Anschluss an der Ladestation auch bei fest angeschlossenem LadekabelMechanische VerriegelungDank der Simulation des Fahrzeugstatus es ist möglich zu überprüfen. ob ab Status B die Freigabe des Ladekabel durch die EVSE blockiert wird. (Nur für EVSE mit Verriegelungssystem)Simulation von Fehler PE und CPDurch den entsprechenden Drehschalter ist es möglich. in einer Sequenz die Unterbrechung des Schutzleiters (Fehler PE) und einen Fehler auf dem CP-Signal (Fehler E) zu simulieren.Überwachung des PWM-AusgangsDurch den Anschluss des CP-Signalausgangs an ein kompatibles HT-Messgerät über das mitgelieferte C100EV-Kabel. ist es möglich sich den Lademodus (A. B. C. D. Fehler) und den Ladestrom anzeigen zu lassen.Fahrzeugsimulation (CP):Die verschiedenen Fahrzeugzustände A bis D können über einen Drehschalter simuliert werden (gemäß IEC 61851)Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13. 20. 32 und 63 A sowie „kein Kabel angeschlossen“ können über einen Drehschalter simuliert werden. (Nur für EVSE die diese Funktion unterstützen) Anzeige der Phasenspannungen über LEDsPrüfen von E-Ladestationen auch bei fest angeschlossenem LadekabelZur Fahrzeugsimulation (CP):Gemäß IEC 61851 können die Zustände A. B. C. D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt.    Zustand A: kein Fahrzeug angeschlossenZustand B: Fahrzeug angeschlossen. aber nicht bereit zum LadenZustand C: Fahrzeug angeschlossen und bereit zum Laden. Belüftung des Ladebereichs nicht gefordertZustand D: Fahrzeug angeschlossen und bereit zum Laden. Belüftung des Ladebereichs gefordertZustand E: Fehler: Kurzschluss CP-PE über interne DiodeZur Kabelsimulation (PP):Es können die verschiedenen Codierungen für Ladekabel mit 13. 20. 32 und 63 A simuliert werden. Außerdem ist es möglich. den Zustand -kein Kabel- zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstande zwischen PP und PE mithilfe des Drehschalters. Gemäss IEC 61851 sind folgende Werte möglich:Kein Kabel: ∞ Ohm13 A Kabel: 1.5 k Ohm20 A Kabel: 680 Ohm32 A Kabel: 220 Ohm63 A Kabel. 100 Ohm Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

T2100 Erdungsmesszange mit Anschluss für Combi G3Die innovativen Erdungsmesszangen sind optimal geeignet zur genauen Messung des Erdungswiderstandes ohne Zuhilfenahme von Hilfserdern. Erdungsmesszangen können in mehrfach geerdeten Systemen eingesetzt werden, ohne die zu überprüfenden Erder lösen zu müssen. Durch einfaches Anlegen an den Erdungsstab oder den Erdleiter können sowohl Erdungswiderstand als auch Leckströme ab 0,1 mA bis 20 A AC (nur T2000) direkt gemessen werden. Die Erdungsprüfzange hat einen großen ovalen Zangendurchmesser (31 mm x 48 mm) und liefert schnelle, sichere sowie genaue Ergebnisse. Die T2100 ist mit einer RS-232 Schnittstelle ausgestattet, die eine Datenübertragung der Messwerte zum VDE 0100 Messgerät COMBI G3 ermöglicht zur anschließenden Protokollerstellung am PC. Die Erdungsmesszangen sind mit einer automatischen Abschaltung ausgestattet sowie einer LCD-Hintergrundbeleuchtung, die eine Durchführung von Messungen in schlecht beleuchteten Umgebungen ermöglicht.LeistungsmerkmaleFunktionenT2000T2100Erdungsmessung ohne Hilfserder ab 0,010 Ω bis 1200 Ω✔✔Leckstrommessung ab 0,1 mA bis 20 A AC✔Echt-Effektivwert Messung (TrueRMS)✔✔Data HOLD Funktion✔✔großes 4 dgt LCD Display + Hintergrundbeleuchtung✔✔automatische Abschaltung nach ca. 5 min der Nichtbenutzung✔✔Messwertspeicher✔✔RS-232 Schnittstelle (Datenübertragung zum COMBI G3)✔optisch / akustische Alarmfunktion✔✔hochwertige Abschirmung gegen Fremdfelder✔✔Technische DatenInterner Speicher99 MesswerteRS-232 Schnittstelle4800 Baud (nur T2100)Batterie4 x 1,5 V Batterien Typ AA LR6AReferenz-Temperatur20 ± 3° CArbeitstemperatur0 ÷ 40° CArbeits-Luftfeuchtigkeit10 % RH bis 80 % RHSicherheitIEC/EN 61010-1; IEC/EN 61010-2-032Isolierung / Verschmutzungs-Graddoppelte Isolierung / 2ÜberspannungskategorieCAT IV 300 V, CAT III 600 VZangeninnendurchmesser  31 mm x 48 mm Abmessungen (H x B x T) 290 x 100 x 55 mm  Gewicht (inkl. Batterie)1.180 gAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörCOMBI G3Lieferumfang1x Erdungsmesszange T20001x Schutzkoffer1x 4 Batterien 1.5V (Typ AA)1x Widerstandsprüfschleife 5.1Ω1x Bedienungsanleitung1x Kalibrierzertifkat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
