HT96U Leckstrom-Wandlerzange AC umschaltbar 1A-100A-1000A/1V

VDE0100 Installationstester & 3 Phasen Netz-/ Energieanalysator CAT IV mit Farb-Touchscreen und WLANTechnische MerkmaleEin Messgerät für alle elektrischen Sicherheitstest gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 5. 6 und 7Schutzleiter-Durchgangsprüfung mit >200 mA PrüfstromIsolationsmessung mit 50 / 100 / 250 / 500 und 1000 V DCRCD Test Typ A. AC und B. B+. FMessung des Spannungsfalls dV in %Erdungsmessung mit 2- oder 3-Leiter MethodeErdungsmessung (ohne Hilfserder) mit T2100 (optional)Erdwiderstandsmessung mit 4-Leiter MethodeNetz- & Schliefenimpendanz mit lk AnzeigeSchleifenimpendanz ohne RCD AuslösungDrehfeldrichtungsermittlung (Phasenfolge)Messung von Lichstärke und Temperatur**Leckstrom ab 1mA*****    mit Optionaler Sonde HT52 / HT53***  mit Optionaler Stromzange HT96UAnwendungsgebiete Allgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Installationstester GSC601x 4 flexible AC-Stromwandler HTFLEX33E1x Schukomessleitung C2033x1x 4 Messleitungen (blau. grün. rot. schwarz)1x 4 Krokodilklemmen (blau. grün. rot. schwarz)1x 3 Prüfspitzen (blau. grün. schwarz)1x KIT TERR Erdungsmessleitungssatz (grün 6m. schwarz 6m. rot 15m. blau 30m. 4 Erdspieße)1x externe Prüfspitze mit Fernbedienung PR4001x Touchscreenstift PT4001x Geräteschutztasche B20511x PC-Software TOPVIEW20061x USB-Kabel1x 6 NiMH-Akkus 1.2V (Typ AA)1x externes Netzteil mit Ladefunktion1x Schuko-Kabel für Netzteil 1.5m1x Tragegurt für freihändiges Arbeiten1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

VDE 0100 Installationsprüfgerät mit TouchscreenDas geringe Gewicht und ergonomische Design des COMBI G2 gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die bequeme. schnelle und normgerechte Interpretation der Messergebnisse. Das COMBI G2 ist gegen Fehlbedienung geschützt. bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen).Technische MerkmaleÜberprüfung elektrischer Anlagen gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 6 & 7.Intuitive Bedienung per Touchscreen. Alle Messfunktionen auf einen Blick. Messfunktion einfach per TOUCH auswählenIndividuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen)Anschluss für externe Prüfspitze mit Fernbedienung (Start/Stop Funktion)Anschluss für externe Stromzange 1 mA bis 1000 AAnschluss für externe Messsonden zur Feuchte-. Temperatur-. Licht- u. SchallpegelmessungSchleifenwiderstandsmessung ohne Auslösung des FIIntegrierte optische Schnittstelle auf USBInterner Messwertspeicher für 999 MesswerteAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Multiprüfgerät COMBI G21x Stift für Touch Screen1x robuste Schutztasche1x 3-Leiter-Schukomessleitung1x 3 Messleitungen mit Bananenbuchsen1x 3 Krokodilklemmen1x 2 Prüfspitzen1x 6 Batterien 1.5V (Typ AA)1x CD-ROM. Inhalt: Software Topview1x USB-Kabel C2006B1x WiFi-Schnittstelle1x ISO 9000 Kalibrierprotokoll1x Bedienungsanleitung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

VDE 0100 Installationsprüfgerät mit TouchscreenDas COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar.Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC. Tablet oder in die Cloud übertragen.Die Bedienung des Prüfgerätes ist selbsterklärend.Technische MerkmaleNiederohmmessung mit > 200 mA DC (VDE 0413 Teil 4. EN 61557-4)IsolationIsolationsprüfung mit 50. 100. 250. 500.1000V DC (VDE 0413 Teil 2. EN 61557-2)RCD TestKomplette FI (RCD) Testfunktion für Typ A. AC. B und F (VDE 0413 Teil 6. EN 61557-6)Zpe TestSchleifen- & Netzimpedanzmessung (VDE 0413 Teil 3. EN 61557-3)DrehfeldDrehfeldrichtungsmessung (VDE 0413 Teil 7. EN 61557-7)Erd TestErdungs- & Erdwiderstandsmessung (VDE 0413 Teil 5. EN 61557-5)LeckstromFehlerstrommessung mit optionaler Stromzange ab 1mA bis 1000A ACSpannungsfall-Messung(bei ZLN. ZLL) – Funktion ΔU nach VDE 0100 Teil 600AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Installationsprüfgerät COMBI G31x externes Ladegerät1x 4 Messleitungen (blau. grün. rot. schwarz)1x 4 Krokodilklemmen (blau. grün. rot. schwarz)1x 4 Prüfspitzen (blau. grün. rot. schwarz)1x 6 NiMH Batterien 1.2V (Typ AA)1x Stift für Touchscreen1x Dreileiter Schukomessleitung1x USB-Kabel1x PC-Software TOPVIEW1x Gerätekoffer1x Kurzanleitung1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Digitales TRMS Multimeter mit Isolationsmessung 500V und NiederohmmessungDas Modell M72 ist ein innovatives tragbares Gerät für die Messung des Isolationswiderstandes und die Durchgangsprüfung von Schutzleitern gem. VDE 0100 an zivilen elektrischen Installationen. Es fungiert auch als TRMS-Multimeter (Echt-Effektivwert) und Messgerät für die Ermittlung der Drehfeldrichtung und ist damit ideal bei der Kontrolle von elektrischen Installationen nach VDE 0100/VDE 0105.Gebrauch:Mit dem M72 können Isolationsmessungen mit einer Prüfspannung bis 500 V DC durchgeführt werden und die Durchgangsprüfung des Schutzleiters (Niederohmmessung mit >200 mA). Sie finden daher Einsatz für die Prüfungen nach VDE 0100 / VDE 0105 an elektrischen Installationen und für Tests an industriellen Anwendungen. Eine weitere Funktion ist die Drehfeldrichtungsmessung mit nur einer Messleitung. die Fehlerstrommessung mit externer Stromzange (mit optionalem Zubehör) und eine effiziente TRMS-Multimeterfunktion.AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Multimeter M721x 2 Messleitungen1x 2 Prüfspitzen1x 2 Krokodilklemmen1x 4 Batterien 1.5V (Typ AA)1x Schutztasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Digitales Multimeter TRMS mit RCD und SchleifenwiderstandsprüfungMit dem Modell M73 können die funktionsrelevanten Prüfungen von FI-Schaltern (RCDs) und der Impedanzmessung in elektrischen Anlagen gem. VDE 0100 vorgenommen werden.Gebrauch:Mit dem M73 kann jede sicherheitsrelevante Prüfung von FI-Schutzeinrichtungen ausgeführt werden. Darüber hinaus ist auch die Messung der Schleifenimpedanz direkt an den Steckdosen der zu prüfenden Anlagen ohne Auslösung des FI-Schalters möglich. M73 kann auch als präzises digitales Multimeter in TRMS eingesetzt werden. zeichnet sich durch ein ergonomisches Design aus und hat einen innovativen elektronischen Funktionswahlschalter für eine schnelle Testabfolge. Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Kompakter VDE 0100-Tester mit MultimeterfunktionenVDE0100 Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) zur Prüfung der elektrischen Installationen nach VDE0100 & VDE0105Das Modell M74 ist ein innovatives Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) für Prüfungen von elektrischen Installationen. Als echtes Allroundgerät zeichnet es sich durch eine ergonomische. ästhetisch ansprechende Form. einen innovativen elektronischen Funktionswahlschalter sowie eine schnelle. einfache Bedienung und Ausführung der Tests aus.Alle Messungen gemaß VDE 0413 Teil 2. 3. 4. 6. 7.Gebrauch:Der Bereich MULTIMETER TRMS gestattet das Messen von V AC und DC sowie von Fehlerstrom mit externer Zange. Widerstand und Frequenz. der Bereich VDE 0100 die Ausführung von Tests gem. VDE 0100 (Durchgang mit 200 mA. Isolation mit 500 V. Schleifenwiderstand mit Kurzschlussstromermittlung. Auslösezeit und Auslösestrom vom RCD) mit innovativer AUTO-Funktion für die automatische Ausführung der Tests direkt an den Steckdosen der Anlagen durch Drücken einer einzigen Taste. Die Messung der Drehfeldrichtung der Phasen mit der patentierten Einpol-Methode komplettiert die Palette der Sicherheitsprüfungen.Technische MerkmaleSpannungsmessung AC/DC TRMSWiderstandsmessungDurchgangsprüfungFrequenzmessungNiederohmmessung mit 200mA (VDE 0413 Teil 4)Isolationsmessung 250V/500V DC (VDE 0413 Teil 2)Auslösezeit RCD (FI) (VDE 0413 Teil 6)Auslösestrom RCD (FI) (VDE 0413 Teil 6)Schleifenwiderstand (VDE 0413 Teil 3)Drehfeldrichtungsmessung (VDE 0413 Teil 7)AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Multimeter M741x Schutzholster1x 2 Messleitungen1x 2 Prüfspitzen1x 2 Krokodilklemmen1x Kabel mit Schukostecker1x Transporttasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Kompakter VDE 0100-Tester mit Multimeter & LAN-Test FunktionenVDE0100 Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) zur Prüfung der elektrischen Installationen nach VDE0100 & VDE0105Das Modell M75 ist ein innovatives Kombigerät mit allen Merkmalen eines Echt-Effektivwert-Multimeters (TRMS) für Prüfungen von elektrischen Installationen und Messungen an LAN-Netzkabeln. Als echtes Allroundgerät zeichnet es sich durch eine ergonomische. ästhetisch ansprechende Form. einen innovativen elektronischen Funktionswahlschalter sowie eine schnelle. einfache Bedienung und Ausführung der Tests aus.Alle Messungen gemaß VDE 0413 Teil 2. 3. 4. 6. 7.Gebrauch:Der Bereich MULTIMETER TRMS gestattet das Messen von V AC und DC sowie von Fehlerstrom mit externer Zange. Widerstand und Frequenz. der Bereich VDE 0100 die Ausführung von Tests gem. VDE 0100 (Durchgang mit 200 mA. Isolation mit 500 V. Schleifenwiderstand mit Kurzschlussstromermittlung. Auslösezeit und Auslösestrom vom RCD) mit innovativer AUTO-Funktion für die automatische Ausführung der Tests direkt an den Steckdosen der Anlagen durch Drücken einer einzigen Taste. Die Messung der Drehfeldrichtung der Phasen mit der patentierten Einpol-Methode komplettiert die Palette der Sicherheitsprüfungen. Der Bereich LAN-NETZWERKKONTROLLE ermöglicht schnelle Mappingkontrollen an allgemeinen LAN-Netzkabeln zur Aufdeckung der häufigsten Störsituationen.Technische MerkmaleSpannungsmessung AC/DC TRMSWiderstandsmessungDurchgangsprüfungFrequenzmessungNiederohmmessung mit 200mA (VDE 0413 Teil 4)Isolationsmessung 250V/500V DC (VDE 0413 Teil 2)Auslösezeit RCD (FI) (VDE 0413 Teil 6)Auslösestrom RCD (FI) (VDE 0413 Teil 6)Schleifenwiderstand (VDE 0413 Teil 3)Drehfeldrichtungsmessung (VDE 0413 Teil 7)    LAN-TestLieferumfang1x Multimeter M751x Schutzholster1x 2 Messleitungen1x 2 Prüfspitzen1x 2 Krokodilklemmen1x Strommesszange HT40031x 3 Patchkabel RJ45 30cm1x Kabel mit Schukostecker1x Transporttasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Datenlogger für Leistungs & Netzanalyse bis 1000ACTechnische Merkmale4 Kanäle für Strom 0.1A bis 1000A AC TRMSKanäle für Spannung 10V bis 460V AC TRMSSchein-. Wirk- und BlindleistungsmessungSchein-. Wirk- und BlindenergiemessungMessung von cos und Leistungsfaktor (PF)Messung von FrequenzBerechnung des THD für Spannung und StromOberschwingungsanalyse Spannung & Strom bis zur 50. OrdnungNetzarten: einphasig. Drehstrom mit oder ohne NeutralleiterKonfiguration und Datenübermittlung über USB. Wi-FiEchtzeit-Analyse über Wifi oder USBDer PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.Online-AnalyseDank dem innovativen Konzept. kann das PQA820 mit Smartphones. Tablets und PDAs (iOS und / oder Android) verbunden werden und somit den Benutzer präzise in Echtzeit über alle Verbrauchswerte der zu messenden Anlage informieren. Alle elektrischen Parameter werden sowohl im numerischen oder grafischen Modus angezeigt inkl. Wellenformen und Histogrammen.SpeicherDie große integrierte Speicher ermöglicht bei z.B. 383 ausgewählten Messparametern und einem Messintervall von 10min. eine Aufzeichnungsdauer von über 30Tagen. Der PQA820 speichert standardmäßig alle 383 Parameter und vermeidet somit mögliche Einstellungsfehler. Lediglich die Netzform (einphasig. 3-Phasen mit N oder 3-Phasen ohne N) ist durch den Benutzer auszuwählen.SchnittstellenDer PQA820 wird durch einen internen Li-Ionen-Akku und einer integrierten Netzversorgung über den Anschluss L-N oder L-L betrieben. Die Wi-Fi- und die USB- Schnittstellen bieten einfachste Verbindung zu Smartphones. Tablets . PDAs und PCs für die Gerätekonfiguration . Start und Stopp der Messungen. Herunterladen von Daten und der Online-Analyse.GehäuseDer mit Schutzklasse IP65 klassifizierte PQA820 (wasserdicht) ermöglicht einen Arbeitseinsatz auch im Freien unter rauen Umgebungsbedingungen.AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Datenlogger PQA 8201x 4 flexible Wandler 100/1000A HTFLEX33L1x 4 Messleitungen 2m1x 4 Krokodilklemmen1x 4 Magnetadapter1x PC-Software TOPVIEW1x USB-Kabel1x Schutztasche für Zubehör1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Datenlogger für Leistungs & Netzanalyse bis 1000ACTechnisch wie PQA820. jedoch ohne Stromwandler (s. Zubehör)Technische Merkmale4 Kanäle für Strom 0.1A bis 1000A AC TRMSKanäle für Spannung 10V bis 460V AC TRMSSchein-. Wirk- und BlindleistungsmessungSchein-. Wirk- und BlindenergiemessungMessung von cos und Leistungsfaktor (PF)Messung von FrequenzBerechnung des THD für Spannung und StromOberschwingungsanalyse Spannung & Strom bis zur 50. OrdnungNetzarten: einphasig. Drehstrom mit oder ohne NeutralleiterKonfiguration und Datenübermittlung über USB. Wi-FiEchtzeit-Analyse über Wifi oder USBDer PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.Online-AnalyseDank dem innovativen Konzept. kann das PQA820 mit Smartphones. Tablets und PDAs (iOS und / oder Android) verbunden werden und somit den Benutzer präzise in Echtzeit über alle Verbrauchswerte der zu messenden Anlage informieren. Alle elektrischen Parameter werden sowohl im numerischen oder grafischen Modus angezeigt inkl. Wellenformen und Histogrammen.SpeicherDie große integrierte Speicher ermöglicht bei z.B. 383 ausgewählten Messparametern und einem Messintervall von 10min. eine Aufzeichnungsdauer von über 30Tagen. Der PQA820 speichert standardmäßig alle 383 Parameter und vermeidet somit mögliche Einstellungsfehler. Lediglich die Netzform (einphasig. 3-Phasen mit N oder 3-Phasen ohne N) ist durch den Benutzer auszuwählen.SchnittstellenDer PQA820 wird durch einen internen Li-Ionen-Akku und einer integrierten Netzversorgung über den Anschluss L-N oder L-L betrieben. Die Wi-Fi- und die USB- Schnittstellen bieten einfachste Verbindung zu Smartphones. Tablets . PDAs und PCs für die Gerätekonfiguration . Start und Stopp der Messungen. Herunterladen von Daten und der Online-Analyse.GehäuseDer mit Schutzklasse IP65 klassifizierte PQA820 (wasserdicht) ermöglicht einen Arbeitseinsatz auch im Freien unter rauen Umgebungsbedingungen.AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Datenlogger PQA 820s1x 4 flexible Wandler 100/1000A HTFLEX331x 4 Messleitungen 2m1x 4 Krokodilklemmen1x 4 Magnetadapter1x PC-Software TOPVIEW1x USB-Kabel1x Schutztasche für Zubehör1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

3 Phasen Datenlogger zur  Netz- und Leistungsanalyse inkl. iPadMiniTechnisch wie PQA820. jedoch inkl. iPad miniTechnische Merkmale4 Kanäle für Strom 0.1A bis 1000A AC TRMSKanäle für Spannung 10V bis 460V AC TRMSSchein-. Wirk- und BlindleistungsmessungSchein-. Wirk- und BlindenergiemessungMessung von cos und Leistungsfaktor (PF)Messung von FrequenzBerechnung des THD für Spannung und StromOberschwingungsanalyse Spannung & Strom bis zur 50. OrdnungNetzarten: einphasig. Drehstrom mit oder ohne NeutralleiterKonfiguration und Datenübermittlung über USB. Wi-FiEchtzeit-Analyse über Wifi oder USBDer PQA820 ist ein Netzqualitätsanalysator zur einfachen und umfassenden Analyse der wichtigsten Parameter des elektrischen Systems inkl. Leistungsaufnahme und Energieverbrauch. Die Messung erfolgt über 4 Stromwandler und 4 Spannungseingänge.Online-AnalyseDank dem innovativen Konzept. kann das PQA820 mit Smartphones. Tablets und PDAs (iOS und / oder Android) verbunden werden und somit den Benutzer präzise in Echtzeit über alle Verbrauchswerte der zu messenden Anlage informieren. Alle elektrischen Parameter werden sowohl im numerischen oder grafischen Modus angezeigt inkl. Wellenformen und Histogrammen.SpeicherDie große integrierte Speicher ermöglicht bei z.B. 383 ausgewählten Messparametern und einem Messintervall von 10min. eine Aufzeichnungsdauer von über 30Tagen. Der PQA820 speichert standardmäßig alle 383 Parameter und vermeidet somit mögliche Einstellungsfehler. Lediglich die Netzform (einphasig. 3-Phasen mit N oder 3-Phasen ohne N) ist durch den Benutzer auszuwählen.SchnittstellenDer PQA820 wird durch einen internen Li-Ionen-Akku und einer integrierten Netzversorgung über den Anschluss L-N oder L-L betrieben. Die Wi-Fi- und die USB- Schnittstellen bieten einfachste Verbindung zu Smartphones. Tablets . PDAs und PCs für die Gerätekonfiguration . Start und Stopp der Messungen. Herunterladen von Daten und der Online-Analyse.GehäuseDer mit Schutzklasse IP65 klassifizierte PQA820 (wasserdicht) ermöglicht einen Arbeitseinsatz auch im Freien unter rauen Umgebungsbedingungen.AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Datenlogger PQA 820Ti1x 4 Messleitungen 2m1x 4 Krokodilklemmen1x 4 Magnetadapter1x PC-Software TOPVIEW1x USB-Kabel1x Schutztasche für Zubehör1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

PV-Installationstester gemäß VDE 0126-23 (EN 62446) bis 15A DCMit dem PV-CHECKs können alle geforderten elektrischen Sicherheitsprüfungen an Photovoltaik-Systemen einfach. sicher und normgerecht nach VDE 0126-23 (EN 62446) durchgeführt werden. Die einfache Bedienung (Autosequenz Messablauf) ermöglicht eine sichere. zuverlässige und schnelle Durchführung aller geforderten Messungen (automatischer Prüfablauf):Kurzschlussstrom → Leerlaufspannung → Isolationsmessung → NiederohmmessungTechnische MerkmaleIsolationswiderstandsmessung 250/500/1000V DCmit Riso Einzelmessung + oder – gegen ErdeDurchgangsprüfung / Niederohmmessung RpeLeerlaufspannungsmessung Uoc bis 1000V DCKurzschlussstrommessung Isc bis 15A DCautomatische Anzeige der SpannungspolaritätErgebnisanzeige OK / Nicht OKFunktionstest & Leistungsmessung DC bis 100ADatenlogger FunktionDC Wirkungsgrad (optional mit Referenzzelle HT304N)Temperaturmessung (optional mit Fühler PT300N)Einstrahlungsmessung (optional mit Referenzzelle HT304N)inkl. Messwertspeicher für 999 Messungeninkl. USB SchnittstelleAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Pv-Installationstester PV-CHECKs1x DC Stromwandler HT40041x 4 Messleitungen1x 4 Krokodilklemmen 1x Anschlussadapter MC31x Anschlussadapter MC41x 6 Batterien 1.5V (Typ AA)1x PC-Software TOPVIEW1x USB-Kabel1x Transporttasche1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

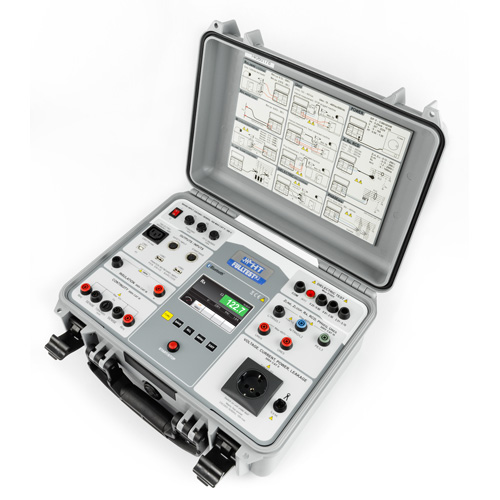

VDE 0113 / EN60204-1 Maschinen & AnlagenprüfgerätDas innovative FullTest 3 wurde für die Sicherheitsprüfungen und CE-Zertifizierung von elektrischen Geräten. Anlagen und Schaltschränken gemäß den Richtlinien der EN60204-1: 2006 und EN61439-1 entwickelt. Des Weiteren ist es für die Prüfungen elektrischer Betriebsmittel nach Reparatur und Wartungsarbeiten geeignet. Das FullTest 3 ein tragbares. sicheres und leicht zu verwendendes Messgerät.Folgende Messfunktionen stehen zur Verfügung:Durchgangsprüfung der Schutzleiter mit 200mA DCDurchgangsprüfung der Schutzleiter mit I> 25A. U <12V ACIsolationswiderstand mit 100.250.500.1000 VDC PrüfspannungHochspannungstest mit Prüfspannung einstellbar von 250V bis 5100V ACRestspannungsmessung auf innere Kapazität und NetzsteckerDifferenzstrommessung intern über SchukosteckdoseLeckstrommessung mit externem Stromwandler (HT96U optionales Zubehör)Test an RCDs Typ A. AC. B Allgemein. Selektiv. bis zu 1000mA. auch selektive RCDNetz / Schleifenimpedanz und Ik BerechnungNetz / Schleifenimpedanz mit hoher Auflösung und bis 50kA (mit IMP57 optionales Zubehör)Prüfung an Überstromschutzorganen mit Kurve B. C. D. K und Art der SicherungAuswahl der Länge. Kabeltyp. Isolierung des Kabels. Auslösezeit der SchutzeinrichtungSchleifenwiderstand ohne RCD-AuslösungDrehfeldrichtungsanzeigeTFT-Display mit Touch-ScreenProgrammierbare PrüfdauerProgrammierbare GrenzwerteInterner SpeicherUSB-Schnittstelle für PC-AnschlussUSB-Schnittstelle für Tastatur. Drucker und Barcode-Leser-VerbindungAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Prüfgerät FULLTEST 31x Schuko-Netzkabel1x 4 Messleitungen 3m (2 rot. blau. grün)1x Schukokabel C2033x mit 3-Leiter Bananenstecker1x 2 Sicherheitsmessleitungen 5kV1x 3 Prüfspitzen CAT III1x 3 Prüfspitzen CAT II1x 4 Krokodilklemmen1x CD-ROM. Inhalt: Topview Protokollsoftware für Windows1x USB-Kabel1x Schutztasche für Zubehör1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Kontroll und Analysegerät für 1-und 3Phasen PhotovoltaikanlagenMit dem SOLAR300N führen Sie alle notwendigen Messungen zur Überprüfung und Zertifizierung der korrekten Funktionsweise an 1- und 3-phasigen photovoltaischen Anlagen durch. Das große grafische TFT Farbdisplay mit innovativer Touch-Screen Funktion ermöglicht einfachsten Zugang zu jeder Einstellung und Messfunktion. Das SOLAR300N ermittelt die DC Ausgangsleistung der Solarzellen. die AC Ausgangsleistung des Wechselrichters. die Solare Einstrahlung in W/m² und die Temperatur der Solarzellen. Dabei erfolgt der Anschluss der AC und DC Stromzangen zur Leistungsmessung vor und hinter dem Wechselrichter.Üblicherweise befindet sich der Wechselrichter räumlich weit entfernt von den Solarzellen. Um den Einsatz von sehr langen Messleitungen zu vermeiden. wird beim SOLAR300N ein externer kabelloser Messwertsensor. der SOLAR-02 eingesetzt. der die folgende Parameter wie solare Einstrahlung [W/m²]. die Temperatur der Solarzellen [°C]. die Umgebungstemperatur [°C] erfasst und am Ende der Aufzeichnung über die USB Schnittstelle an das SOLAR300N überträgt.Installationsfehler und zu geringe Modulwerte lassen sich somit schnell und einfach feststellen als auch professionell dokumentieren. Die Topview Management- Software ermöglicht dem Anwender professionelle Messprotokolle zu erstellen. inkl. Einbindung des Firmen-Logos. den Nutzerdaten. den Aufzeichnungsanmerkungen. usw.Das SOLAR300N ist auch als reines Netzanalysegerät einsetzbar. um beispielsweise die Parameter und die Güte der gelieferten Spannung zu ermitteln und sich so ein Bild von der Qualität der von der Photovoltaik-Anlage ins Netz gelieferten Energie machen zu können. Leistung. Leistungsfaktor. Strom- und Spannungsanomalien sowie Oberschwingungsgehalt der erzeugten Energie sind die Parameter für diese Netzanalyse.Das SOLAR300N ist in der Lage dank des großen eingebauten Messwertspeichers von 15 MB über eine längere Zeit alle gemessenen Werte detailliert aufzuzeichnen.Technische MerkmaleDC/AC TRMS Spannungsmessung    DC/AC WirkleistungsmessungDC/AC TRMS StrommessungWirkungsgrad DC-SeiteWirkungsgrad des WechselrichtersTemperatur der Solarzellen und der Umgebung in (°C)Solare Einstrahlung in [W/m²]Ununterbrochene Aufzeichnung aller oben erwähnten elektrischer ParameterTransienten ab 5µsecEinschaltströmeAnalyse nach EN50160FlickerLeistungsfaktor (cosφ)Spannungs- und Strom-Oberwellen (bis zur 50. Ordnung)Spannungsanomalien (Einbrüche und Erhöhungen mit 10ms AuflösungAufzeichnungsanalyse (Spannung. Strom. Energie. etc.)Hintergrundbeleuchtete grafische TFT-FarbanzeigeInterner Speicher 15MBTouch ScreenUSB SchnittstelleAkku Lion BatterieHilfe ONLINEAnschluss für USB Memory StickCompact Flash LaufwerkAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Analysegerät SOLAR 300N1x 5 Messleitungen1x 5 Krokodilklemmen1x 3 Stromzangen bis 200A1x Stromzange bis 10A/100A AC/DC1x Duo-Referenzzelle für Einstrahlungsmessung1x Temperaturfühler für Solarzellen1x Stift für Touchscreen1x externes Netzteil1x USB-Kabel1x PC-Software TOPVIEW1x Geräteschutzkoffer1x Bedienungsanleitung1x Kalibrierzertifikat1x robuster Hartschalenkoffer Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Messgerät für PV Anlagen sowie PV Module & Strings bis 15A /1000V DC bzw. DC10A /1500V DCDas SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1000 V und 15 A (siehe auch Modell I-V400w).Technische Merkmalezur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagenzur Überprüfung eines Solarmoduls oder eines Strings bis 15 A/1000 V auf Defektezur Überprüfung der technischen Daten eines PV-Moduls laut Herstellerdatenblatt gemäß EN 60891zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-AnlagenFunktion PV-Modul TestPeakleistung Pmax (bei STC) und die aktuell gemessene LeistungKurzschlussstrom Isc und Leerlaufspannung UocStrom Impp und Spannung UmppFüllfaktor FF in %eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STCdas Gesamtergebnis der PrüfungFunktion PV-Anlagen TestSpannungsmessung in AC & DCStrommessung in AC & DCLeistung in AC und DC (nur 1-phasige Systeme)Wirkungsgrad des WechselrichtersWirkungsgrad GeneratorseiteTemperatur und solare Einstrahlung in (W/m²)AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Leistungsanalysegerät SOLAR I-VE1x Geräteschutzkoffer1x Duo-Einstrahlungssensor1x externer Datenlogger1x Temperatursensor1x Inklinometer1x Vier-Leiter-Messkabel1x Messadapter MC31x Messadapter MC41x AC Stromwandler 200A1x DC Stromwandler 10A/100A1x 6 Batterien 1.5V (Typ AA)1x USB-Kabel1x Messwertspeicher für 200 Messkurven1x PC-Software TOPVIEW1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
