Produktinformationen "SOLAR I-VE Messgerät für PV Anlagen sowie PV Module & Strings"
Messgerät für PV Anlagen sowie PV Module & Strings bis 15A /1000V DC bzw. DC10A /1500V DC
Das SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1000 V und 15 A (siehe auch Modell I-V400w).
Technische Merkmale
- zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagen
- zur Überprüfung eines Solarmoduls oder eines Strings bis 15 A/1000 V auf Defekte
- zur Überprüfung der technischen Daten eines PV-Moduls laut Herstellerdatenblatt gemäß EN 60891
- zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagen
Funktion PV-Modul Test- Peakleistung Pmax (bei STC) und die aktuell gemessene Leistung
- Kurzschlussstrom Isc und Leerlaufspannung Uoc
- Strom Impp und Spannung Umpp
- Füllfaktor FF in %
- eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STC
- das Gesamtergebnis der Prüfung
Funktion PV-Anlagen Test- Spannungsmessung in AC & DC
- Strommessung in AC & DC
- Leistung in AC und DC (nur 1-phasige Systeme)
- Wirkungsgrad des Wechselrichters
- Wirkungsgrad Generatorseite
- Temperatur und solare Einstrahlung in (W/m²)
Anwendungsgebiete
- Allgemeiner Zweck
- Besondere Anwendungen
- Elektronische Fehlersuche
- Energie-Versorgungs-Systeme
- Gebäude - Facilty Mangement
- Industrie-Anlagen
Lieferumfang
1x Leistungsanalysegerät SOLAR I-VE
1x Geräteschutzkoffer
1x Duo-Einstrahlungssensor
1x externer Datenlogger
1x Temperatursensor
1x Inklinometer

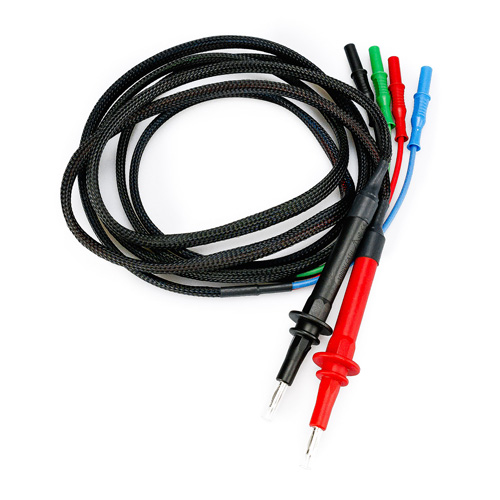

1x Vier-Leiter-Messkabel
1x Messadapter MC3
1x Messadapter MC4
1x AC Stromwandler 200A
1x DC Stromwandler 10A/100A
1x 6 Batterien 1.5V (Typ AA)
1x USB-Kabel
1x Messwertspeicher für 200 Messkurven
1x PC-Software TOPVIEW
1x Bedienungsanleitung
1x Kalibrierzertifikat
