Combi G2 VDE0100 Multit-Prüfgerät mit Touchscreen und RCD Typ B Prüfung, WiFi, USB, Speicher

Prüfadapter für E-Ladestationen1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-LadestationenDer EV-Test100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist garantiert.Technische MerkmaleUniverselle 4mm Buchsen für die Verbindung mit einem 1- oder 3 Phasen-Installations­tester mittels Messleitungen (Bananenstecker)Separate Phasenanzeige durch drei LEDs zur einfachen SpannungsüberprüfungProximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von LadekabelnControl Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A. B.C DFehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)Simulation PE-Fehler (Erdungsfehler)Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und LadestationTyp 2-Stecker für den Anschluss an der Ladestation auch bei fest angeschlossenem LadekabelMechanische VerriegelungDank der Simulation des Fahrzeugstatus es ist möglich zu überprüfen. ob ab Status B die Freigabe des Ladekabel durch die EVSE blockiert wird. (Nur für EVSE mit Verriegelungssystem)Simulation von Fehler PE und CPDurch den entsprechenden Drehschalter ist es möglich. in einer Sequenz die Unterbrechung des Schutzleiters (Fehler PE) und einen Fehler auf dem CP-Signal (Fehler E) zu simulieren.Überwachung des PWM-AusgangsDurch den Anschluss des CP-Signalausgangs an ein kompatibles HT-Messgerät über das mitgelieferte C100EV-Kabel. ist es möglich sich den Lademodus (A. B. C. D. Fehler) und den Ladestrom anzeigen zu lassen.Fahrzeugsimulation (CP):Die verschiedenen Fahrzeugzustände A bis D können über einen Drehschalter simuliert werden (gemäß IEC 61851)Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13. 20. 32 und 63 A sowie „kein Kabel angeschlossen“ können über einen Drehschalter simuliert werden. (Nur für EVSE die diese Funktion unterstützen) Anzeige der Phasenspannungen über LEDsPrüfen von E-Ladestationen auch bei fest angeschlossenem LadekabelZur Fahrzeugsimulation (CP):Gemäß IEC 61851 können die Zustände A. B. C. D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt.    Zustand A: kein Fahrzeug angeschlossenZustand B: Fahrzeug angeschlossen. aber nicht bereit zum LadenZustand C: Fahrzeug angeschlossen und bereit zum Laden. Belüftung des Ladebereichs nicht gefordertZustand D: Fahrzeug angeschlossen und bereit zum Laden. Belüftung des Ladebereichs gefordertZustand E: Fehler: Kurzschluss CP-PE über interne DiodeZur Kabelsimulation (PP):Es können die verschiedenen Codierungen für Ladekabel mit 13. 20. 32 und 63 A simuliert werden. Außerdem ist es möglich. den Zustand -kein Kabel- zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstande zwischen PP und PE mithilfe des Drehschalters. Gemäss IEC 61851 sind folgende Werte möglich:Kein Kabel: ∞ Ohm13 A Kabel: 1.5 k Ohm20 A Kabel: 680 Ohm32 A Kabel: 220 Ohm63 A Kabel. 100 Ohm Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

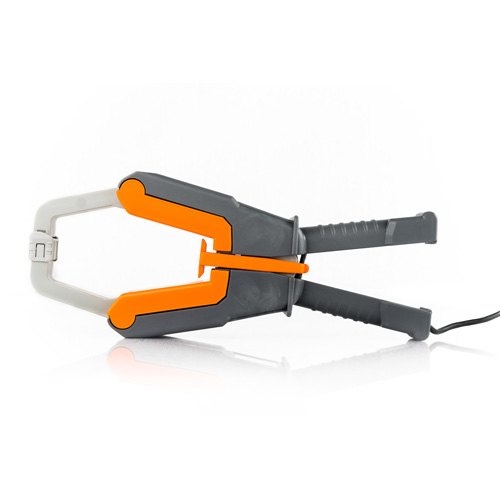

Wechselstrom-Wandler AC. umschaltbar 200A/1V oder 2000A/1VTechnische MerkmaleMessbereiche: 200 / 2000APräzision: 0.5%AblesungAusgangssignal: 1VACÜberspannungskategorie: CAT III 600VMax. Kabeldurchmesser: 70mmMax. Schienenabmessungen: 100x46mm oder 126x35mmAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Wechselstrom-Wandler AC. umschaltbar 200A/1V oder 2000A/1VTechnische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Wechselstrom-Wandler AC 3000A/1VTechnische MerkmaleMessbereiche: 200 / 3000APräzision: 0.5%AblesungAusgangssignal: 1VACÜberspannungskategorie: CAT III 600VMax. Kabeldurchmesser: 70mmMax. Schienenabmessungen: 100x46mm oder 126x35mmAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Wechselstrom-Wandler AC 3000A/1V Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

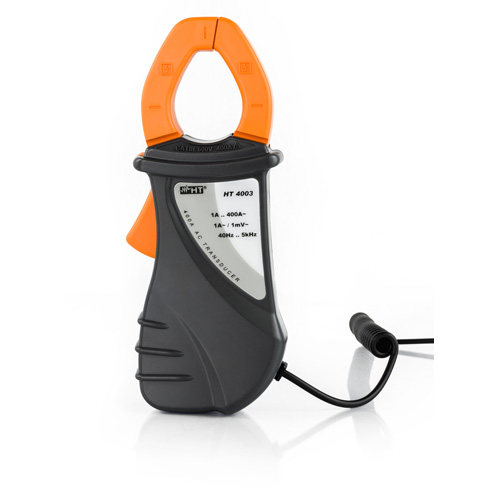

Stromwandler 1A - 400A ACZange für ACTechnische MerkmaleMessbereich: 1÷ 400APräzision: 1.5%Ablesung +0.5AAusgangssignal: 400mVACÜberspannungskategorie: CAT III 600VMax. Kabeldurchmesser: 30mm(Zange nicht für Leistungsmessungen geeignet)AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Stromwandler 1A - 400A AC Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Stromwandler AC/DC 10A/100AAC und DC Ministromzange mit 2 Messbereichen 10A und 100A zum direkten Anschluss an das Combi420. Sirius89N. GSC53S. VEGA76. PQA82x. oder Solar 300N.AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Stromwandler AC/DC 10A/100A Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
