Produktinformationen "Solar 300N Kontroll und Analysegerät für 1-und 3Phasen Photovoltaikanlagen"
Kontroll und Analysegerät für 1-und 3Phasen Photovoltaikanlagen
Mit dem SOLAR300N führen Sie alle notwendigen Messungen zur Überprüfung und Zertifizierung der korrekten Funktionsweise an 1- und 3-phasigen photovoltaischen Anlagen durch. Das große grafische TFT Farbdisplay mit innovativer Touch-Screen Funktion ermöglicht einfachsten Zugang zu jeder Einstellung und Messfunktion. Das SOLAR300N ermittelt die DC Ausgangsleistung der Solarzellen. die AC Ausgangsleistung des Wechselrichters. die Solare Einstrahlung in W/m² und die Temperatur der Solarzellen. Dabei erfolgt der Anschluss der AC und DC Stromzangen zur Leistungsmessung vor und hinter dem Wechselrichter.
Üblicherweise befindet sich der Wechselrichter räumlich weit entfernt von den Solarzellen. Um den Einsatz von sehr langen Messleitungen zu vermeiden. wird beim SOLAR300N ein externer kabelloser Messwertsensor. der SOLAR-02 eingesetzt. der die folgende Parameter wie solare Einstrahlung [W/m²]. die Temperatur der Solarzellen [°C]. die Umgebungstemperatur [°C] erfasst und am Ende der Aufzeichnung über die USB Schnittstelle an das SOLAR300N überträgt.
Installationsfehler und zu geringe Modulwerte lassen sich somit schnell und einfach feststellen als auch professionell dokumentieren. Die Topview Management- Software ermöglicht dem Anwender professionelle Messprotokolle zu erstellen. inkl. Einbindung des Firmen-Logos. den Nutzerdaten. den Aufzeichnungsanmerkungen. usw.
Das SOLAR300N ist auch als reines Netzanalysegerät einsetzbar. um beispielsweise die Parameter und die Güte der gelieferten Spannung zu ermitteln und sich so ein Bild von der Qualität der von der Photovoltaik-Anlage ins Netz gelieferten Energie machen zu können. Leistung. Leistungsfaktor. Strom- und Spannungsanomalien sowie Oberschwingungsgehalt der erzeugten Energie sind die Parameter für diese Netzanalyse.
Das SOLAR300N ist in der Lage dank des großen eingebauten Messwertspeichers von 15 MB über eine längere Zeit alle gemessenen Werte detailliert aufzuzeichnen.
Technische Merkmale
- DC/AC TRMS Spannungsmessung DC/AC Wirkleistungsmessung
- DC/AC TRMS Strommessung
- Wirkungsgrad DC-Seite
- Wirkungsgrad des Wechselrichters
- Temperatur der Solarzellen und der Umgebung in (°C)
- Solare Einstrahlung in [W/m²]
- Ununterbrochene Aufzeichnung aller oben erwähnten elektrischer Parameter
- Transienten ab 5µsec
- Einschaltströme
- Analyse nach EN50160
- Flicker
- Leistungsfaktor (cosφ)
- Spannungs- und Strom-Oberwellen (bis zur 50. Ordnung)
- Spannungsanomalien (Einbrüche und Erhöhungen mit 10ms Auflösung
- Aufzeichnungsanalyse (Spannung. Strom. Energie. etc.)
- Hintergrundbeleuchtete grafische TFT-Farbanzeige
- Interner Speicher 15MB
- Touch Screen
- USB Schnittstelle
- Akku Lion Batterie
- Hilfe ONLINE
- Anschluss für USB Memory Stick
- Compact Flash Laufwerk
Anwendungsgebiete
- Allgemeiner Zweck
- Besondere Anwendungen
- Elektronische Fehlersuche
- Energie-Versorgungs-Systeme
- Gebäude - Facilty Mangement
- Industrie-Anlagen
Lieferumfang
1x Analysegerät SOLAR 300N
1x 5 Messleitungen
1x 5 Krokodilklemmen

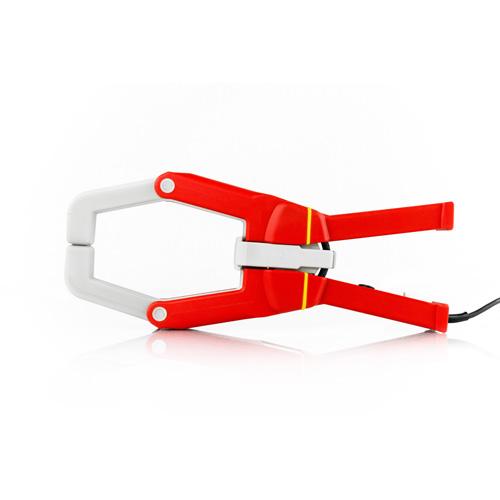

1x 3 Stromzangen bis 200A
1x Stromzange bis 10A/100A AC/DC
1x Duo-Referenzzelle für Einstrahlungsmessung
1x Temperaturfühler für Solarzellen
1x Stift für Touchscreen
1x externes Netzteil
1x USB-Kabel
1x PC-Software TOPVIEW
1x Geräteschutzkoffer
1x Bedienungsanleitung
1x Kalibrierzertifikat
1x robuster Hartschalenkoffer
