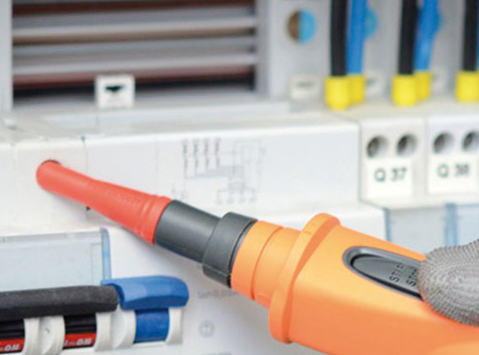

PR400 Prüfspitze mit " START Taste" für die 400-er Serie

Combi G2 VDE 0100 Installationsprüfgerät mit TouchscreenDas geringe Gewicht und ergonomische Design des COMBI G2 gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die bequeme. schnelle und normgerechte Interpretation der Messergebnisse. Das COMBI G2 ist gegen Fehlbedienung geschützt. bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen).MerkmaleÜberprüfung elektrischer Anlagen gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 6 & 7.Intuitive Bedienung per Touchscreen. Alle Messfunktionen auf einen Blick. Messfunktion einfach per TOUCH auswählenIndividuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen)Anschluss für externe Prüfspitze mit Fernbedienung (Start/Stop Funktion)Anschluss für externe Stromzange 1 mA bis 1000 AAnschluss für externe Messsonden zur Feuchte-. Temperatur-. Licht- u. SchallpegelmessungSchleifenwiderstandsmessung ohne Auslösung des FIIntegrierte optische Schnittstelle auf USBInterner Messwertspeicher für 999 MesswerteMessfunktionen Durchgang Niederohmmessung mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4) Isolation Isolationsprüfung mit 50, 100, 250, 500,1000V DC (VDE 0413 Teil 2, EN 61557-2) RCD Test Komplette FI (RCD) Testfunktion für Typ A, AC, B und F (VDE 0413 Teil 6, EN 61557-6) Zpe Test Schleifen- & Netzimpedanzmessung (VDE 0413 Teil 3, EN 61557-3) Drehfeld Drehfeldrichtungsmessung (VDE 0413 Teil 7, EN 61557-7) Option: Netz- und Leistungsanalyse (Art.Nr.: 1010210) Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen (mit optionaler Stromzange) Leckstrom Fehlerstrommessung mit optionaler Stromzange ab 1 mA bis 1000 A AC Spannungsfall-Messung (bei ZLN, ZLL) – Funktion ΔU nach VDE 0100 Teil 600LeistungsmerkmaleFunktionenCOMBI G2COMBI G3Isolationsmessung mit 50, 100, 250, 500, 1000 V DC Prüfspannung✔✔Schutzleiter-Durchgangsprüfung mit > 200 mA Prüfstrom✔✔Drehfeldrichtungsermittlung mit nur 1 Prüfspitze✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und 0,01 Ω Auflösung✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und hoher Auflösung (0,1 mΩ)✔*✔*Schleifenwiderstandsmessung Ra ohne RCD Auslösung mit 0,01 Ω Auflösung✔✔Komplette FI (RCD) Test- undAnalysefunktion Typ A, AC, B und EV✔✔RCD Test mit ansteigendem Prüfstrom (Rampentest)✔✔Messung & Anzeige von Auslösestrom Ia,-Zeit ta und Berührungsspannung Ub✔✔EVSE Prüfablauf für E-Ladestationen✔✔Erdungsmessung mit 2- und 3-Leiter Methode✔Erdungsmessung mit optionaler Erdungsmesszange✔**Erdwiderstandsmessung mit 4-Leiter Methode✔Schleifenwiderstandsmessung Ra ohne RCD Auslösung✔✔Spannungsfallmessung✔✔Netz- und Leistungsanalyse 1- und 3-phasig(optional)(optional)Anschluss für externe Prüfspitze (PR400, optional) mit Fernbedienung (Start/Stop Funktion)✔✔Anschluss für externe Stromzange (HT96U, optional) für Ströme von 1 mA bis 1000 A✔✔Anschluss für externe Messsonden (optional) zur Feuchte-, Temperatur-, Lichtmessung✔✔Integriertes Hilfemenü✔✔Interner Speicher für 999 Messungen✔✔Integrierte optische Schnittstelle auf USB und Wi-Fi✔✔*mit optionalem Zubehör IMP57, ** mit optionalem Zubehör T2100Technische DatenFunktionMessbereichGenauigkeitNiederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩ± (2 % Ablesung + 2 dgt)Prüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 VRCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme 10, 30, 100, 300 oder 500 mA, 650 mA, 1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter (Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung (mit optionalem Zubehör)Strommessung2 mA – 999 mA (nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Multiprüfgerät COMBI G21x Stift für Touch Screen1x robuste Schutztasche1x 3-Leiter-Schukomessleitung1x 3 Messleitungen mit Bananenbuchsen1x 3 Krokodilklemmen1x 2 Prüfspitzen1x 6 Batterien 1.5V (Typ AA)1x CD-ROM. Inhalt: Software Topview1x USB-Kabel C2006B1x WiFi-Schnittstelle1x ISO 9000 Kalibrierprotokoll1x Bedienungsanleitung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

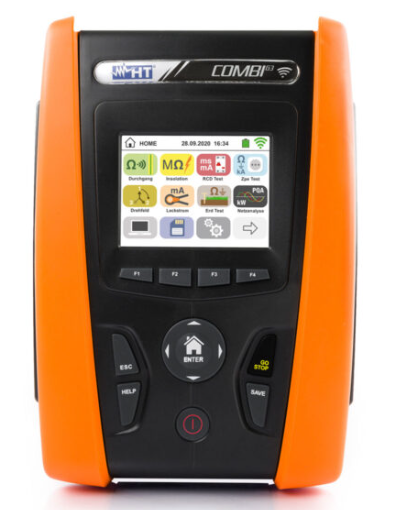

COMBI G3 VDE 0100 Installationsprüfgerät mit TouchscreenDas COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar.Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC. Tablet oder in die Cloud übertragen.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden. Display – Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar. Optisch isolierte USB Schnittstelle – Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC, Tablet oder in die Cloud übertragen. Die Bedienung des Prüfgerätes ist selbsterklärend. MessfunktionenDurchgangNiederohmmessung mit > 200 mA DC (VDE 0413 Teil 4. EN 61557-4)IsolationIsolationsprüfung mit 50. 100. 250. 500.1000V DC (VDE 0413 Teil 2. EN 61557-2)RCD TestKomplette FI (RCD) Testfunktion für Typ A. AC. B und F (VDE 0413 Teil 6. EN 61557-6)Zpe TestSchleifen- & Netzimpedanzmessung (VDE 0413 Teil 3. EN 61557-3)DrehfeldDrehfeldrichtungsmessung (VDE 0413 Teil 7. EN 61557-7)Erd TestErdungs- & Erdwiderstandsmessung (VDE 0413 Teil 5. EN 61557-5)LeckstromFehlerstrommessung mit optionaler Stromzange ab 1mA bis 1000A ACSpannungsfall-Messung(bei ZLN. ZLL) – Funktion ΔU nach VDE 0100 Teil 600Technische DatenFunktionenCOMBI G2COMBI G3Niederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩPrüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 V± (2 % Ablesung + 2 dgt)RCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme10, 30, 100, 300 oder 500 mA, 650 mA,1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter(Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung(mit optionalem Zubehör)Strommessung2 mA – 999 mA(nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Installationsprüfgerät COMBI G31x externes Ladegerät1x 4 Messleitungen (blau. grün. rot. schwarz)1x 4 Krokodilklemmen (blau. grün. rot. schwarz)1x 4 Prüfspitzen (blau. grün. rot. schwarz)1x 6 NiMH Batterien 1.2V (Typ AA)1x Stift für Touchscreen1x Dreileiter Schukomessleitung1x USB-Kabel1x PC-Software TOPVIEW1x Gerätekoffer1x Kurzanleitung1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

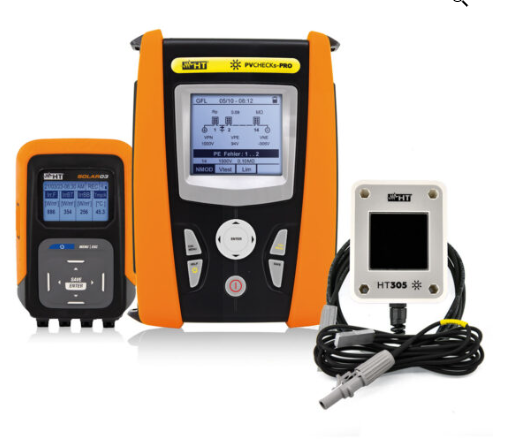

Der PV-CHECKs Pro Der PV-CHECKs Pro ist ein Installationstester für Photovoltaik-Anlagen, der sowohl in der 1000 Volt Ebene, als auch in der 1500 Volt Ebene bis zu einem Kurzschlussstrom von 40A DC eingesetzt werden kann und damit neue Maßstäbe setzt! PV-CHECKs Pro ist die Komplettlösung zur Erfüllung der IEC 62446-1-Standards (DIN VDE 0126-23) für alle gängigen Tests in der Kategorie 1. PV-CHECKs Pro führt sowohl an einseitigen als auch an bifazialen PV-Modulen alle erforderlichen Tests zur Inbetriebnahme einer PV-Anlage gemäß IEC 62446-1 in automatischer Reihenfolge durch. Mit einem einzigen Tastendruck auf die GO-Stop-Taste werden folgende Messungen nacheinander durchgeführt: PolaritätstestDurchgängigkeit des PotentialausgleichsleiterErmittlung der Isolationswiderstände RisoErmittlung der Leerlaufspannung Voc bis 1500 V DCErmittlung des Kurzschlussstroms Isc bis 40 A DCMono- & Bifaziale PV ModuleGemäß EN 62446-1 vergleicht PV-CHECKs Pro den gerade gemessenen String mit den zuvor gemessenen Strings, um Spannungs- und Stromunterschiede, die außerhalb der vorgegebenen Toleranzen liegen, zu bewerten. Durch Messung der Sonneneinstrahlung (optionale Referenzzelle erforderlich) und der PV-Modultemperatur (optionaler Temperaturfühler erforderlich) mit dem externen Datenlogger SOLAR 03 kann das PV-CHECKs Pro die gemessenen Werte von Voc-OPC und Isc-OPC auf die STC (Standardtestbedingungen: 1000 W/m2, 25 °C, AM 1,5) hochrechnen, um diese dann mit den angegebenen Nennwerten aus den Moduldatenblätter des Herstellers zu vergleichen. Nach jeder Messung zeigt der PV-CHECKs Pro das Ergebnis der Messung im Display an, mit entsprechender Bewertung (OK/Nicht OK). Sonderfunktion GFL: Lokalisierung des Isolationsfehlers an einem PV-String (Ground-Fault-Location) Neben dem weiten Einsatzbereich (1500 V DC /40 A DC) zeichnet sich das PV-CHECKs Pro durch die neue GFL Funktion zur Fehlerortung von Isolationsfehlern aus. Mit Hilfe der Ground Fault Locator (GFL) Funktion können Isolationsfehler nicht nur grundsätzlich festgestellt, sondern auch präzise lokalisiert werden. Das PV-CHECKs-Pro zeigt die vermutete Position einer Störung innerhalb eines Strings im Display an.Technische DatenDurchgangsprüfung der Schutzleiter mit 200mA(VDE 0413 Teil 4 / EN61557-4)Polaritätsmessung✔Leerlaufspannung Voc an PV-Modulen und StringsMax. 1500 V DCKurzschlussstrom Isc an PV-Modulen und StringsMax. 40 AIsolationsmessung am PV Modul oder PV String250 V, 500 V, 1000 V, 1500 V DC (EN61557-2)Verwendung der SOLAR-03-Datenloggers mit Bluetooth-VerbindungReichweite 100 mEinstrahlungsmessung mit optionaler Referenzzelle HT305Nur mit SOLAR-03 – (optionales Zubehör)Temperaturmessung PV Modul & Umgebung mit optionalem SensorNur mit SOLAR-03 – (optionales Zubehör)Messung des Polarisationsindex P.I✔Dielektrisches Absorptionsverhältnis D.A.R.✔GFL-Funktion zum Lokalisieren des Isolationsfehlers✔MesskategorieCAT III 1000 V AC, CAT III 1500 V DCLCD mit Hintergrundbeleuchtung✔Speicherkapazität999 MessungenSchnittstellenWi-Fi & Optisch/USB für PCAuto-Power off✔Online-Bildschirmhilfe✔Abmessungen235 x 165 x 75 mmGewicht1200 gr.Richtlinien / NormenCE MARK IEC/EN61010-031 IEC/EN61010-1 IEC/EN61010-2-034 IEC/EN61187 IEC/EN61326-1 IEC/EN61557-1 IEC/EN61557-2 IEC/EN61557-4 IEC/EN62446-1Lieferumfang1x PV-CHECKs Pro 1x HT305 Referenzzelle 1x SOLAR-03 Datenlogger 1x PT305 Temperaturfühler 1x KIT3 PRO 15 Set mit 2 Sicherheitsmessleitungen & 2 Krokodilklemmen 1x KIT PCMC 415 Set mit 2 Sicherheitsmessleitungen & 2 Messleitungsadaptern 1x Akku-Ladegerät 2x 6 Akkus AA 1x SP5100 Umhängegurt 1x C2006 optisches USB Kabel 1x TOPVIEW Software 1x Kurz-Bedienungsanleitung 1x VA507 Schutzkoffer 1x Kalibrierprotokoll ISO9000 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

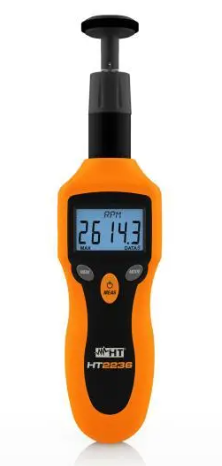

Das HT2236 ist ein digitaler Drehzahlmesser mit optischer (kontaktlos) und mechanischer Messung der Drehzahl. LeistungsmerkmaleDrehzahlmessung rotierender mechanischer Teile in Umdrehungen/ Minute (RPM) ohne Berührung Drehzahlmessung rotierender mechanischer Teile in Umdrehungen/ Minute (rPm) mit Berührung Drehzahlmessung (Umdrehungen/Sekunde) (HZ) mit Berührung und ohne Berührung Geschwindigkeitsmessung auf Oberflächen in M/Min, Inch/Min, Ft/Min und Yd/Min. Messung der Länge von beweglichen Teilen in M, Inch, Ft und Yd Funktion Drehzahlzähler (REV) MAX/MIN/AVG Funktionen Laserpointer für Messungen ohne Berührung Datenspeicherung und Displayaufruf Hintergrundbeleuchtung des DisplaysAllgemeine SPEZIFIKATIONENGeschwindigkeitsbereich – kontaktlos10.00 ÷ 99999 U/minGeschwindigkeitsbereich – kontaktiert20.00 ÷ 29999 U/minAuflösung0.01 ÷ 1 U/minGenauigkeit±(0.05 % Ablesung +1 Ziffer)Ereigniszählerbereich0 ÷ 99999Speicher40 SpeicherstellenReaktionszeit0,5 sec (>120 RPM)Abstand vom Gegenstand50 ÷ 500 mmDisplayLCD, 5 dgt, 99999 PunkteAutomat. Abschaltungnach 15 MinutenData HOLD✔MAX / MIN / AVG✔Spannungsversorgung1x 9 V, Typ IEC 6F22Abmessungen (L x B x H)155 x 55 x 35 mmGewicht (einschließlich Batterien)168 gStandard NormenIEC / EN 61326-1Lieferumfang1x HT2236 1x Mechanischer Adapter 1x Diverse Gummi-Anschlussadapter 1x Reflektionsband 1x Schutztasche 9 V Batterien 1x Bedienungsanleitung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
