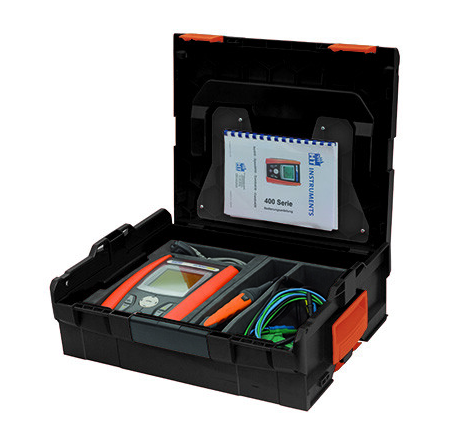

Sortimo L-Boxx HT

Combi G2 VDE 0100 Installationsprüfgerät mit TouchscreenDas geringe Gewicht und ergonomische Design des COMBI G2 gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die bequeme. schnelle und normgerechte Interpretation der Messergebnisse. Das COMBI G2 ist gegen Fehlbedienung geschützt. bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen).MerkmaleÜberprüfung elektrischer Anlagen gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 6 & 7.Intuitive Bedienung per Touchscreen. Alle Messfunktionen auf einen Blick. Messfunktion einfach per TOUCH auswählenIndividuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen)Anschluss für externe Prüfspitze mit Fernbedienung (Start/Stop Funktion)Anschluss für externe Stromzange 1 mA bis 1000 AAnschluss für externe Messsonden zur Feuchte-. Temperatur-. Licht- u. SchallpegelmessungSchleifenwiderstandsmessung ohne Auslösung des FIIntegrierte optische Schnittstelle auf USBInterner Messwertspeicher für 999 MesswerteMessfunktionen Durchgang Niederohmmessung mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4) Isolation Isolationsprüfung mit 50, 100, 250, 500,1000V DC (VDE 0413 Teil 2, EN 61557-2) RCD Test Komplette FI (RCD) Testfunktion für Typ A, AC, B und F (VDE 0413 Teil 6, EN 61557-6) Zpe Test Schleifen- & Netzimpedanzmessung (VDE 0413 Teil 3, EN 61557-3) Drehfeld Drehfeldrichtungsmessung (VDE 0413 Teil 7, EN 61557-7) Option: Netz- und Leistungsanalyse (Art.Nr.: 1010210) Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen (mit optionaler Stromzange) Leckstrom Fehlerstrommessung mit optionaler Stromzange ab 1 mA bis 1000 A AC Spannungsfall-Messung (bei ZLN, ZLL) – Funktion ΔU nach VDE 0100 Teil 600LeistungsmerkmaleFunktionenCOMBI G2COMBI G3Isolationsmessung mit 50, 100, 250, 500, 1000 V DC Prüfspannung✔✔Schutzleiter-Durchgangsprüfung mit > 200 mA Prüfstrom✔✔Drehfeldrichtungsermittlung mit nur 1 Prüfspitze✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und 0,01 Ω Auflösung✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und hoher Auflösung (0,1 mΩ)✔*✔*Schleifenwiderstandsmessung Ra ohne RCD Auslösung mit 0,01 Ω Auflösung✔✔Komplette FI (RCD) Test- undAnalysefunktion Typ A, AC, B und EV✔✔RCD Test mit ansteigendem Prüfstrom (Rampentest)✔✔Messung & Anzeige von Auslösestrom Ia,-Zeit ta und Berührungsspannung Ub✔✔EVSE Prüfablauf für E-Ladestationen✔✔Erdungsmessung mit 2- und 3-Leiter Methode✔Erdungsmessung mit optionaler Erdungsmesszange✔**Erdwiderstandsmessung mit 4-Leiter Methode✔Schleifenwiderstandsmessung Ra ohne RCD Auslösung✔✔Spannungsfallmessung✔✔Netz- und Leistungsanalyse 1- und 3-phasig(optional)(optional)Anschluss für externe Prüfspitze (PR400, optional) mit Fernbedienung (Start/Stop Funktion)✔✔Anschluss für externe Stromzange (HT96U, optional) für Ströme von 1 mA bis 1000 A✔✔Anschluss für externe Messsonden (optional) zur Feuchte-, Temperatur-, Lichtmessung✔✔Integriertes Hilfemenü✔✔Interner Speicher für 999 Messungen✔✔Integrierte optische Schnittstelle auf USB und Wi-Fi✔✔*mit optionalem Zubehör IMP57, ** mit optionalem Zubehör T2100Technische DatenFunktionMessbereichGenauigkeitNiederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩ± (2 % Ablesung + 2 dgt)Prüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 VRCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme 10, 30, 100, 300 oder 500 mA, 650 mA, 1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter (Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung (mit optionalem Zubehör)Strommessung2 mA – 999 mA (nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Multiprüfgerät COMBI G21x Stift für Touch Screen1x robuste Schutztasche1x 3-Leiter-Schukomessleitung1x 3 Messleitungen mit Bananenbuchsen1x 3 Krokodilklemmen1x 2 Prüfspitzen1x 6 Batterien 1.5V (Typ AA)1x CD-ROM. Inhalt: Software Topview1x USB-Kabel C2006B1x WiFi-Schnittstelle1x ISO 9000 Kalibrierprotokoll1x Bedienungsanleitung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

COMBI G3 VDE 0100 Installationsprüfgerät mit TouchscreenDas COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar.Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC. Tablet oder in die Cloud übertragen.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden. Display – Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar. Optisch isolierte USB Schnittstelle – Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC, Tablet oder in die Cloud übertragen. Die Bedienung des Prüfgerätes ist selbsterklärend. MessfunktionenDurchgangNiederohmmessung mit > 200 mA DC (VDE 0413 Teil 4. EN 61557-4)IsolationIsolationsprüfung mit 50. 100. 250. 500.1000V DC (VDE 0413 Teil 2. EN 61557-2)RCD TestKomplette FI (RCD) Testfunktion für Typ A. AC. B und F (VDE 0413 Teil 6. EN 61557-6)Zpe TestSchleifen- & Netzimpedanzmessung (VDE 0413 Teil 3. EN 61557-3)DrehfeldDrehfeldrichtungsmessung (VDE 0413 Teil 7. EN 61557-7)Erd TestErdungs- & Erdwiderstandsmessung (VDE 0413 Teil 5. EN 61557-5)LeckstromFehlerstrommessung mit optionaler Stromzange ab 1mA bis 1000A ACSpannungsfall-Messung(bei ZLN. ZLL) – Funktion ΔU nach VDE 0100 Teil 600Technische DatenFunktionenCOMBI G2COMBI G3Niederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩPrüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 V± (2 % Ablesung + 2 dgt)RCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme10, 30, 100, 300 oder 500 mA, 650 mA,1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter(Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung(mit optionalem Zubehör)Strommessung2 mA – 999 mA(nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Installationsprüfgerät COMBI G31x externes Ladegerät1x 4 Messleitungen (blau. grün. rot. schwarz)1x 4 Krokodilklemmen (blau. grün. rot. schwarz)1x 4 Prüfspitzen (blau. grün. rot. schwarz)1x 6 NiMH Batterien 1.2V (Typ AA)1x Stift für Touchscreen1x Dreileiter Schukomessleitung1x USB-Kabel1x PC-Software TOPVIEW1x Gerätekoffer1x Kurzanleitung1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

COMBI 519 VDE0100 / VDE0105 Installationstester  mit Auto-Sequenz FunktionDie 3 neuen Modelle aus der COMBI Serie sind innovative und vielseitig einsetzbare Installationstester mit den grundlegenden Funktionen zur Prüfung elektrischer Anlagen und Installationen als auch E-Ladestationen. Stecker rein und einfach messen ⇒ Die neue Autosequenzmessung Ra → RCD → Riso macht´s möglich. Die Isolationsmessung gegen alle 3 Leiter (L-N-PE) und der große Speicher für 999 Messungen mit Speicherung auf 3 Ebenen + Textkommentar sind nur einige der vielen Highlights der neuen Modellreihe. Eine vom Benutzer abrufbares Hilfemenue für alle Messfunktionen bietet eine wertvolle Unterstützung beim Anschluss des Gerätes an die zu prüfende Anlage.LeistungsmerkmaleFunktionenCOMBI 521COMBI 519EasytestNiederohmmessung mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4)✔✔✔Isolationswiderstand (L-N / L-PE / N-PE) mit 50, 100, 250, 500 oder 1000 V DC (VDE 0413-2 / EN 61557-2)✔✔✔Komplette RCD Analyse (Auslösezeit und Auslösestrom), RCD TYP A, AC, B, EV, RCM (VDE 0413-6 / EN 61557-6)✔✔(nur A & AC)RCD-Nennströme (mA) 6, 10, 30, 100, 300, 500, 650, 1000 mA (Typ B nur bis 300 mA)✔✔✔Schleifen- und Netzimpedanzmessung mit Anzeige des Kurzschlussstromes Ik (VDE 0413-3 / EN 61557-3)✔✔✔Schleifenwiderstandsmessung ohne Auslösung des RCD✔✔✔Automatischer Prüfablauf (Ra -> RCD -> MOhm)✔✔✔Spannungsfall✔✔✔Multimeterfunktion✔✔✔EVSE-AUTO-Sequenzmessung* (Prüfablauf für E-Ladestationen)✔Umweltparameter (Temperatur, Feuchte, Lichtstärke)*✔Strom und Fehlerstrommessung*✔Netzqualität (Leistung, Oberwellen von Spannung und Strom)✔Wi-Fi Anschluss✔✔✔ Anschluss für externe Prüfsonde PR400 mit Fernbedienung (Start / Stop Funktion) ✔✔✔Integrierte optische Schnittstelle auf USB✔✔✔Interner Messwertspeicher für 999 Messwerte✔✔✔Online Anschlusshilfe via Display✔✔✔* nur mit optionalem ZubehörTechnische DatenAbmessungen (H x B x T)235 x 165 x 75 mmGewicht1.250 gAllgemeine SPEZIFIKATIONENAnzeige:     LCD mit Hintergrundbeleuchtung Netzversorgung:      6x 1,5 V Type AA, oder 6x 1,2 V Akkus Autom. Abschaltung:      Nach 5 Minuten, Funktion ein / ausstellbar Interner Speicher:      999 Messwerte Schnittstelle:      Optisch isoliert auf USB Überspannungskategorie:      EN 61010-1, CAT IV 300 V zu Erde, max. 415 V zwischen den EingängenNormen:      Alle Messungen gemäß VDE 0413 (EN 61557)                         Teil 2, 3, 4, 6 & 7Lieferumfang1x COMBI 5191x C2033X 3-Leiter Schukoadapterkabel 1x Universal KIT COMBI 3 Messleitungen, 3 Krokodilklemmen und 3 Prüfspitzen (grün, blau und schwarz) 1x Batterien 6 Stück 1,5 V, AA 1x Zeroloop 1x TOPVIEW Software & USB Kabel 1x B75 Schutztasche 1x ISO9000 Kalibrierzertifikat 1x Kurzanleitung 1x Bedienungsanleitungoptionales ZubehörEV-TEST100 PR400 Sortimo L-Boxx HT R-PE PRÜFSTABD TL-30MKT TL-50MKT IMP57 VA507 EQUITEST 606-IECN (schwarz) 606-IECB (blau) 606-IECR (rot) Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

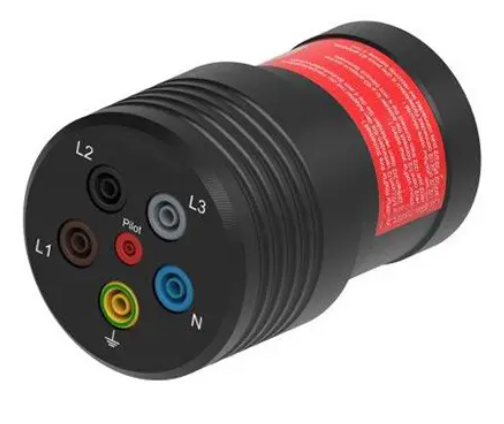

DAA-63 Extrem robust, aus nur einem Stück gefertigt! CEE-63 A Messadapter (CEE 5 Pol Stecker mit 5 Anschlussbuchsen)Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

EASYTEST VDE0100 / VDE0105 Installationstester  mit Auto-Sequenz FunktionDie 3 neuen Modelle aus der COMBI Serie sind innovative und vielseitig einsetzbare Installationstester mit den grundlegenden Funktionen zur Prüfung elektrischer Anlagen und Installationen als auch E-Ladestationen. Stecker rein und einfach messen ⇒ Die neue Autosequenzmessung Ra → RCD → Riso macht´s möglich. Die Isolationsmessung gegen alle 3 Leiter (L-N-PE) und der große Speicher für 999 Messungen mit Speicherung auf 3 Ebenen + Textkommentar sind nur einige der vielen Highlights der neuen Modellreihe. Eine vom Benutzer abrufbares Hilfemenue für alle Messfunktionen bietet eine wertvolle Unterstützung beim Anschluss des Gerätes an die zu prüfende Anlage.LeistungsmerkmaleFunktionenCOMBI 521COMBI 519EasytestNiederohmmessung mit > 200 mA DC(VDE 0413 Teil 4, EN 61557-4) ✔ ✔✔Isolationswiderstand (L-N / L-PE / N-PE) mit 50, 100, 250, 500 oder 1000 V DC (VDE 0413-2 / EN 61557-2)✔✔✔Komplette RCD Analyse (Auslösezeit und Auslösestrom), RCD TYP A, AC, B, EV, RCM (VDE 0413-6 / EN 61557-6)✔✔(nur A & AC)RCD-Nennströme (mA) 6, 10, 30, 100, 300, 500, 650, 1000 mA (Typ B nur bis 300 mA)✔✔            ✔Schleifen- und Netzimpedanzmessung mit Anzeige des Kurzschlussstromes Ik (VDE 0413-3 / EN 61557-3)✔✔✔Schleifenwiderstandsmessung ohne Auslösung des RCD✔✔✔Drehfeldrichtungsmessung (VDE 0413-7 / EN 61557-7)✔✔✔Automatischer Prüfablauf (Ra -> RCD -> MOhm)✔✔✔Spannungsfall✔✔✔Multimeterfunktion✔✔✔EVSE-AUTO-Sequenzmessung* (Prüfablauf für E-Ladestationen)✔Umweltparameter (Temperatur, Feuchte, Lichtstärke)*✔Strom und Fehlerstrommessung*✔Netzqualität (Leistung, Oberwellen von Spannung und Strom)✔Wi-Fi Anschluss✔Anschluss für externe Prüfsonde PR400 mit Fernbedienung (Start / Stop Funktion)✔✔✔Integrierte optische Schnittstelle auf USB✔✔✔Interner Messwertspeicher für 999 Messwerte✔✔✔Online Anschlusshilfe via Display✔✔✔* nur mit optionalem ZubehörTechnische DatenAbmessungen (H x B x T)235 x 165 x 75 mmGewicht1.250 gAllgemeine SPEZIFIKATIONENAnzeige:      LCD mit Hintergrundbeleuchtung Netzversorgung:      6x 1,5 V Type AA, oder 6x 1,2 V Akkus Autom. Abschaltung:      Nach 5 Minuten, Funktion ein / ausstellbar Interner Speicher:      999 Messwerte Schnittstelle:      Optisch isoliert auf USB Überspannungskategorie:      EN 61010-1, CAT IV 300 V zu Erde, max. 415 V zwischen den Eingängen Normen:      Alle Messungen gemäß VDE 0413                         (EN 61557) Teil 2, 3, 4, 6 & 7Lieferumfang1x EASYTEST 1x C2033X 3-Leiter Schukoadapterkabel 1x Universal KIT COMBI 3 Messleitungen, 3 Krokodilklemmen und 3 Prüfspitzen (grün, blau und schwarz) 1x Batterien 6 Stück 1,5 V, AA 1x Zeroloop 1x TOPVIEW Software & USB Kabel 1x B75 Schutztasche 1x ISO9000 Kalibrierzertifikat 1x Kurzanleitung 1x Bedienungsanleitungoptionales ZubehörHT-PP3-S+ EV-TEST100 PR400 Sortimo L-Boxx HT IMP57 EQUITEST Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

I-V400w Peakleistungs & I-U Kennlinienanalysator für PV Module & Strings bis 15A / 1000V DCDas I-V400w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max.1000V und 15A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp). die Peakleistung. der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen.Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage. String. Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW Software erweitert bzw. aktualisiert werden.Technische DatenFunktionMessbereichAuflösungGenauigkeitSpannung bis 1000 V DC (Ausführung der Messung erst ab V DC > 15 V)15.0 – 99.9 V100.0 – 1499.9 V0.1 V0.3 V±(0.5 % rdg + 2 dgt)Strom IDC0.10 – 15.00 A0.01 A±(1.0 % rdg + 2 dgt)Leistung (@ Vmpp > 30 V, Impp > 2 A) Ausführung der Messung ab Pmax > 10 W 50 ÷ 99999 W1 W±(1.0 % rdg + 6 dgt)Solare Einstrahlung (mit Referenzzelle HT304)1.0 mV – 100.0 mV0.1 mV±(1.0 % rdg + 5 dgt) Temperatur (mit Fühler PT300N)-20° C ÷ 100°C 0.1° C±(0.5 % rdg + 5 dgt)Allgemeine SPEZIFIKATIONENAnzeige:     LCD mit Hintergrundbeleuchtung, 128 x 128 Pixel Speicher:     256 Kbytes, speicherbare Kurven: > 200Spannungsversorgung Intern:     6x 1,5 V Alkaline Batterien Typ AA LR06 Auto Power Off:     nach 5 min ohne BenutzungMechanische Merkmale Abmessungen:     235 (H) x 165 (B) x 75 (T) mm Gewicht:     1,2 kg inkl. Batterien IP Klasse:     IP50 Schnittstelle:     USB und Wi-FiUmgebungsbedingungen Referenztemperatur:     23° C … ±5° C Einsatztemperatur / Feuchte:     0° C … 40° C / < 80 % RH Lagertemperatur / Feuchte:     -10° C … +60° C / < 80 % RHNormenstandard Elektrische Sicherheit:     IEC / EN 61010-1 Messungen:     IEC / EN 60891 Isolation/Verschmutzungsgrad:     Klasse 2 (doppelte Isolation) / 2 Überspannungskategorie:      CAT II 1000 V, CAT III 300 V gegen Erde, max. 1000 V zwischen den Eingängen bzw. 1500 V beim I-                                                                V500wFunktionenPeakleistung (bei STC) und die aktuell gemessene Leistung (MPP)Kurzschlussstrom Isc und Leerlaufspannung Uoc. sowie Impp und UmppFüllfaktor FF in %eine grafische Darstellung der U-I und PWR Kennlinie bei OPC und STCdas Gesamtergebnis der Prüfung OK / NOKAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörSolar-02Sortimo L-Boxx HTKIT PV-CLieferumfang1x Lesitungsanalysator I-V400w1x Geräteschutzkoffer1x Duo-Einstrahlungssensor1x Temperatursensor1x Inklinometer1x 4 Messleitungen1x 4 Krokodilklemmen1x Messadapter MC31x Messadapter MC41x 6 Batterien 1.5V (Typ AA)1x USB-Kabel1x CD-ROM. Inhalt: TOPVIEW Auswertesoftware1x Bedienungsanleitung1x Kalibrierprotokoll Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

I-V500w Peakleistungs & I-U Kennlinienanalysator für PV Module & StringsVerringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung. um die Prüfdauer bis zu 75% zu verringern!Warum I-V500w?1500 V & 15 A: Geeignet für die neuesten PV-Anlagen mit 1500 V DC Stringsspannung. Kompakt, handlich, schnell: Die Kennlinienmessung benötigt nur wenige Sekunden. Die Messergebnisse werden sofort mit der OK oder NOT OK Anzeige bewertet. Multi-String Auto Start: Die Messung dauert nur ein paar Sekunden, speichern Sie die Daten und gehen weiter zum nächsten String. Wi-Fi Verbindung: Verbinden Sie Ihr Smartphone oder Tablet, downloaden und analysieren Sie Ihre Messergebnisse mit einigen exklusiven Hilfsmitteln: Fehler-Assistent, Jump-Funktion und viele mehr in der App HTANALYSIS™.Multi-String Auto StartVerringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung, um die Prüfdauer bis zu 75 % zu verringern! Mit dem KITKELVIN, das aus 2 Messleitungen für den Einzelanwender besteht, wird das direkte Wechseln von String zu String ermöglicht. In Verbindung mit der Auto Start Funktion wird die Messung immer dann automatisch gestartet, sobald der Anwender die Messsonden mit dem Modul oder String unter Spannung (VOC) verbindet. Alles was Sie brauchen ist das KITKELVIN Messleitungsset.Speicher und ModuldatenbankKein externer Speicher notwendig. Der interne Speicher kann bis zu 249 Kennlinienmessungen speichern (mit je 128 Messpunkten) und bis zu 999 VOC & ISC Messungen speichern. Die intuitive Bedienoberfläche bietet einen einfachen Zugriff auf alle gespeicherten Daten mit Kennlinien, Leistungskurven und tabellarischen Werten. Das Kennlinienmessgerät speichert die STC Kenndaten von bis zu 30 Modulen und stellt sicher, dass alle benötigten Moduldaten vor Ort vorhanden sind. Für den Arbeitstag sind Sie somit immer perfekt vorbereitet! Messergebnisse (OPC & STC) Die vor Ort bei der Kennlinienmessung unter Betriebsbedingungen (OPC) gemessenen Spannungs- & Stromwerte werden unter Berücksichtigung der laut Datenblatt im Messgerät hinterlegten Moduldaten und den gemessenen Umweltparametern (Einstrahlung & Temperatur) im Messgerät auf STC (Standard Test Bedingung) hochgerechnet und als Kennline oder Einzwerte dargestellt.FunktionenI-U Kennlinienmessung bis 1500V/15A**Leistungsmessung der Module und StringsLeerlaufspannung (VOC) bis 1500VKurzschlussstrom (ISC) bis 15AEinstrahlungsmessung mit HT304N Duo-ReferenzzelleUmgebungs & Modultemperatur mit PT300N Fühler***Temperatur & Einstrahlungsmessung mit kabellosem Datenlogger Solar 02***Keine Entfernungsbeschränkung mit Solar 02** 1000 V/15 A oder 1500 V/10 A*** siehe Standard oder optionales ZubehörAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenDokumentation mit TopView™ SoftwareMessungen an der PV-Anlage sind meist nur der Begin des Projektes. Kunden möchten wissen, ob die PV-Anlage wie vorgegeben arbeitet. Die HT Software, TopView erleichtert Ihnen die Erstellung von Dokumentationen. Einfacher Download, Änderung der Datenfeld-Bezeichnungen, Analyse- und Anzeigeeinstellungen ist ganz nach Ihren Wünschen möglich. Sie können Strings und Module von Jahr zu Jahr vergleichen, um den Zustand der PV-Anlage zu ermitteln bzw. zu vergleichen. Zusätzlich beinhaltet die Software Topview Standardvorlagen für eine professionelle Protokollierung. Oder mit der Kostenlosen Download App HT Analysis 2™ für iOs & Andoid Geräteoptionales ZubehörSolar-2Sortiomo L-Boxx HTKIT PV-CLieferumfang1x Messgerät I-V500w4x Messleitungen4x Krokodilklemmen1x Messadapter MC31x Messadapter MC41x Duo-Einstrahlungssensor HT304N1x Temperatursensor1x Inklinometer M3041x Geräteschutzkoffer1x Arbeittschutztasche mit Tragegurt1x PC-Software TOPVIEW1x USB-Kabel1x CD-ROM. Inhalt: Bedienungsanleitung1x Kurzbedienungsanleitung1x Kalibrierzertifikat1x Kalibrierzertifikat für HT304N Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

SOLAR I-VE Messgerät für PV Anlagen sowie PV Module & Strings bis 15A /1000V DC bzw. DC10A /1500V DCDas SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1000 V und 15 A (siehe auch Modell I-V400w).Technische Daten1-Phasen Leistungsanalyse MessbereichAuflösungGenauigkeitSpannung V DC15,0 ÷ 1499,9 V0,1 V / 0,3 V±(0,5 % rdg + 2 dgt)Spannung AC (TRMS)50 ÷ 265,0 V0,1 V±(0,5 % rdg + 2 dgt)Strom IDC (über Stromzange)50 mA ÷ 1100 A0,1 mA±(0,5 % rdg + 0,6 mV)Strom IAC (über Stromzange)10 mA ÷ 1200 A0,1 mA±(0,5 % rdg + 0,6 mVLeistung DC (Vmess > 150 V,Imess > 10 % FS)1 W ÷ 9999 kW1 W – 1 kW±(0,7 % rdg+ 6 dgt)Leistung AC (Vmess > 200 V,Imess > 10 % FS)1 W ÷ 9999 kW1 W – 1 kW±(0,7 % rdg + 6 dgt)I-U KennlinienmessungMessbereichAuflösungGenauigkeitSpannung V DC(Ausführung der Messung erst ab V DC > 15 V)15,0 ÷ 1499,9 V0,1 V / 0,3 V±(0,5 % rdg + 2 dgt)Strom IDC0,10 ÷ 15,00 A0,01 A±(1,0 % rdg + 2 dgt)Leistung(@ Vmpp > 30 V, Impp > 2 A) Ausführung der Messung ab Pmax > 10 W50 ÷ 99999 W1 W±(1,0 % rdg + 6 dgt)Solare Einstrahlung(mit Referenzelle HT304)1,0 mV ÷ 100,0 mV0,1 mV±(1,0 % rdg + 5 dgt)Temperatur(mit Fühler PT300N)-20° C ÷ 100° C0,1° C±(0,5 % rdg + 5 dgt)Allgemeine SPEZIFIKATIONENAnzeige:     LCD mit Hintergrundbeleuchtung,128 x 128 PixelSpeicher:     256 Kbytes, speicherbare Kurven: > 200, PV-Test: 1,5 h @ Ip = 5 sec, 5 Tage @ Ip = 15 minSpannungsversorgungIntern:     6x 1,5 V Alkaline Batterien Typ AA LR06Auto Power OFF:     Mechanische MerkmaleAbmessungen (H x B x T):     235 x 165 x 75 mmGewicht (inkl. Batterien):     1,4 kgIP Klasse:     IP50Schnittstelle:     Wi-Fi und USBUmgebungsbedingungenReferenztemperatur:     23° C … ± 5° CEinsatztemperatur / Feuchte 0°:     … 40° C / < 80 % RHLagertemperatur / Feuchte:     -10° … + 60° C / < 80 % RHNormenstandardElektrische Sicherheit:      IEC/EN 61010-1Messungen:     IEC/EN 60891Isolation/Verschmutzungsgrad:     Klasse 2 (doppelte Isolation) / 2Überspannungskategorie:      CAT II 1000 V, CAT III 300 V gegen Erde, max. 1000 V zwischen den EingängenTechnische Merkmalezur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagenzur Überprüfung eines Solarmoduls oder eines Strings bis 15 A/1000 V auf Defektezur Überprüfung der technischen Daten eines PV-Moduls laut Herstellerdatenblatt gemäß EN 60891zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-AnlagenFUNKTIONEN PV-MODULTESTPeakleistung Pmax (bei STC) und die aktuell gemessene LeistungKurzschlussstrom Isc und Leerlaufspannung UocStrom Impp und Spannung UmppFüllfaktor FF in %eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STCdas Gesamtergebnis der PrüfungFUNKTIONEN PV-ANLAGENTESTSpannungsmessung in AC & DCStrommessung in AC & DCLeistung in AC und DC (nur 1-phasige Systeme)Wirkungsgrad des WechselrichtersWirkungsgrad GeneratorseiteTemperatur und solare Einstrahlung in (W/m²)AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörHT97UHT96UHT98ULieferumfang1x Leistungsanalysegerät SOLAR I-VE1x Geräteschutzkoffer1x Duo-Einstrahlungssensor1x externer Datenlogger1x Temperatursensor1x Inklinometer1x Vier-Leiter-Messkabel1x Messadapter MC31x Messadapter MC41x AC Stromwandler 200A1x DC Stromwandler 10A/100A1x 6 Batterien 1.5V (Typ AA)1x USB-Kabel1x Messwertspeicher für 200 Messkurven1x PC-Software TOPVIEW1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
