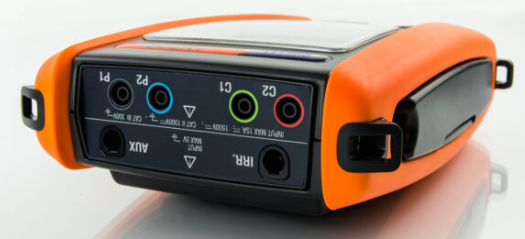

Produktinformationen "I-V500w Peakleistungs & I-U Kennlinienanalysator für PV Module & Strings"
I-V500w Peakleistungs & I-U Kennlinienanalysator für PV Module & Strings
Verringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung. um die Prüfdauer bis zu 75% zu verringern!
Warum I-V500w?
1500 V & 15 A: Geeignet für die neuesten PV-Anlagen mit 1500 V DC Stringsspannung.
Kompakt, handlich, schnell: Die Kennlinienmessung benötigt nur wenige Sekunden. Die Messergebnisse werden sofort mit der OK oder NOT OK Anzeige bewertet.
Multi-String Auto Start: Die Messung dauert nur ein paar Sekunden, speichern Sie die Daten und gehen weiter zum nächsten String.

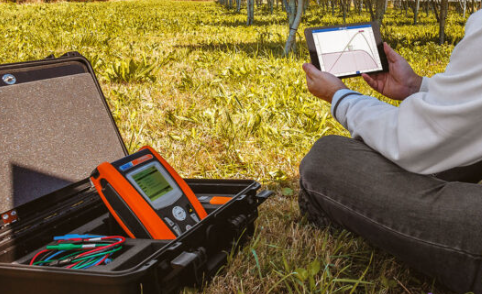

Wi-Fi Verbindung: Verbinden Sie Ihr Smartphone oder Tablet, downloaden und analysieren Sie Ihre Messergebnisse mit einigen exklusiven Hilfsmitteln: Fehler-Assistent, Jump-Funktion und viele mehr in der App HTANALYSIS™.
Multi-String Auto Start

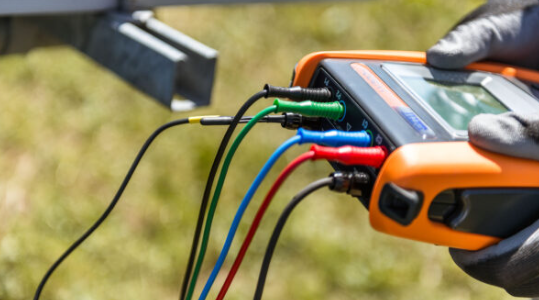

Verringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung, um die Prüfdauer bis zu 75 % zu verringern! Mit dem KITKELVIN, das aus 2 Messleitungen für den Einzelanwender besteht, wird das direkte Wechseln von String zu String ermöglicht. In Verbindung mit der Auto Start Funktion wird die Messung immer dann automatisch gestartet, sobald der Anwender die Messsonden mit dem Modul oder String unter Spannung (VOC) verbindet.
Alles was Sie brauchen ist das KITKELVIN Messleitungsset.
Speicher und Moduldatenbank
Kein externer Speicher notwendig. Der interne Speicher kann bis zu 249 Kennlinienmessungen speichern (mit je 128 Messpunkten) und bis zu 999 VOC & ISC Messungen speichern. Die intuitive Bedienoberfläche bietet einen einfachen Zugriff auf alle gespeicherten Daten mit Kennlinien, Leistungskurven und tabellarischen Werten. Das Kennlinienmessgerät speichert die STC Kenndaten von bis zu 30 Modulen und stellt sicher, dass alle benötigten Moduldaten vor Ort vorhanden sind. Für den Arbeitstag sind Sie somit immer perfekt vorbereitet!
Messergebnisse (OPC & STC)
Die vor Ort bei der Kennlinienmessung unter Betriebsbedingungen (OPC) gemessenen Spannungs- & Stromwerte werden unter Berücksichtigung der laut Datenblatt im Messgerät hinterlegten Moduldaten und den gemessenen Umweltparametern (Einstrahlung & Temperatur) im Messgerät auf STC (Standard Test Bedingung) hochgerechnet und als Kennline oder Einzwerte dargestellt.
Funktionen
- I-U Kennlinienmessung bis 1500V/15A**
- Leistungsmessung der Module und Strings
- Leerlaufspannung (VOC) bis 1500V
- Kurzschlussstrom (ISC) bis 15A
- Einstrahlungsmessung mit HT304N Duo-Referenzzelle
- Umgebungs & Modultemperatur mit PT300N Fühler***
- Temperatur & Einstrahlungsmessung mit kabellosem Datenlogger Solar 02***
- Keine Entfernungsbeschränkung mit Solar 02
** 1000 V/15 A oder 1500 V/10 A
*** siehe Standard oder optionales Zubehör
Anwendungsgebiete
- Allgemeiner Zweck
- Besondere Anwendungen
- Energie-Versorgungs-Systeme
- Gebäude - Facilty Mangement
- Industrie-Anlagen
Dokumentation mit TopView™ SoftwareMessungen an der PV-Anlage sind meist nur der Begin des Projektes. Kunden möchten wissen, ob die PV-Anlage wie vorgegeben arbeitet. Die HT Software, TopView erleichtert Ihnen die Erstellung von Dokumentationen. Einfacher Download, Änderung der Datenfeld-Bezeichnungen, Analyse- und Anzeigeeinstellungen ist ganz nach Ihren Wünschen möglich. Sie können Strings und Module von Jahr zu Jahr vergleichen, um den Zustand der PV-Anlage zu ermitteln bzw. zu vergleichen. Zusätzlich beinhaltet die Software Topview Standardvorlagen für eine professionelle Protokollierung.
Oder mit der Kostenlosen Download App HT Analysis 2™ für iOs & Andoid Geräte
optionales Zubehör
- Solar-2
- Sortiomo L-Boxx HT
- KIT PV-C
Lieferumfang
1x Messgerät I-V500w
4x Messleitungen
4x Krokodilklemmen
1x Messadapter MC3
1x Messadapter MC4
1x Duo-Einstrahlungssensor HT304N
1x Temperatursensor
1x Inklinometer M304
1x Geräteschutzkoffer
1x Arbeittschutztasche mit Tragegurt
1x PC-Software TOPVIEW
1x USB-Kabel
1x CD-ROM. Inhalt: Bedienungsanleitung
1x Kurzbedienungsanleitung
1x Kalibrierzertifikat
1x Kalibrierzertifikat für HT304N
