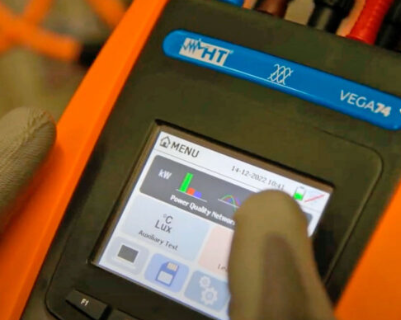

Der Energie- und Netzanalysator
VEGA74 misst elektrische Größen in Gleichstromnetzen sowie in Ein- und Dreiphasen-Wechselstromnetzen beliebiger Belastung. Acht isolierte Messkanäle (4x Spannung + 4x Strom) ermöglichen die gleichzeitige Messung der Phasen- und Neutralleiterspannungen und -ströme. Das breite Einsatzgebiet erstreckt sich von der Erfassung, Darstellung und Aufzeichnung von Netzparametern über die Registrierung und Analyse der Leistung und des Energieverbrauchs. Bis zu 600 Messparameter können gleichzeitig aufgezeichnet werden. Durch seine kompakte Bauform und seinen robusten Aufbau ist das
VEGA74 nicht nur für den stationären Betrieb, sondern auch für den mobilen Einsatz geeignet. Während Spannungsausfällen übernimmt der eingebaute Akku für bis zu 6 Stunden die Versorgung des Messgerätes.
Leistungsmerkmale- Spannungsmessung bis 600 V AC/DC
- Strom bis 3000 A AC (4 Kanäle)
- Strom bis 3000 A DC (mit optionalem Stromwandler)
- Oberwellen (Spannung & Strom bis zur 49. Ordnung)
- Gleichzeitige Aufzeichnung bis zu 600 Parametern
- Leistungsmessung S, P, Q
- Intervall von 2 sec bis 30 min wählbar
- Leistungsfaktor Cos
- Energiemessung
- Spannungsanomalien (ab 20 ms)
- Scope Funktion
• voreinstellbare Konfigurationen
- Spannungssymmetrie
- Touchscreen
Aufzeichnung
Für jeden (von 2 s bis 30 min wählbaren) Integrationszeitraum und für jede bei der Aufzeichnung aktivierte Größe speichert das VEGA74 den max. Wert, den min. Wert und den Mittelwert der Messwerte aus dem eingestellten Messintervall.
Oberwellenanalyse
Das VEGA74 erfasst und zeichnet die Werte der Spannungs- und Stromharmonischen bis zur 49. Oberschwingung, mit Berechnung der Gesamtverzerrung (THD %) mit Anzeigen in numerischer Form und Balkendiagramm auf dem Display in prozentualem oder absolutem Wert.
Spannungsanomalien
Bei der Analyse der Spannungsanomalien erfasst das VEGA74 Ereignisse mit einer Auflösung von 20 ms. Liegt die gemessene Spannung ausserhalb der vom Anwender definierten Grenzwerte, zeichnet das VEGA74 die wesentlichen Daten der Ereignisse mit einer Auflösung von Hundertstelsekunden auf.
Speicher
Der 8 MB große Speicher vom VEGA74 gestattet das Sichern der Daten jeder Aufzeichnung über viele Tage hinweg (ca. 3 Monate mit 251 gewählten Parametern und 15 Minuten Integrationszeitraum).
Allgemeine SPEZIFIKATIONEN
Anzeige: Touchscreen, Farb TFT-Display, 320 x 240 Pixel
Abtastrate: 256 mal pro Periode (20 ms)
Messwertermittlung: TRMS
Speicher: 8 MB intern
Speicherautonomie: 30 Tage bei Ip = 10 min und 383 Param.
Spannungsversorgung: 6 x 1,5 V Type AA oder 6 x 1,2 V NiMH Akku
Externe Versorgung: Netzteil AC/DC
Auto Power: OFF nach 10 min im Stand-by Betrieb
Sicherheit: IEC/EN 61010-1
Isolierung: Doppelte Isolierung
Verschmutzungsgrad: 2
Überspannungskategorie: CAT IV 300 V
Abmessungen (L x B x H): 235 x 165 x 75 mm
Gewicht (inkl. Batterien): ca. 1 kg
Lieferumfang
1x HTFLEX33 E 4 Stück flexible Wandler 0-300 / 0-3000 A AC
1x KIT799 Messleitungsset 4 Kabel, 4 Krokoklemmen
1x A0061 externes Ladegerät
1x Li-ION 3,7 Akku
1x PT400 Stift für Touchscreen
1x VA500 Transportkoffer
1x Bedienungsanleitung
1x C2006 USB Kabel
1x TOPVIEW Software
1x Kalibrierprotokoll
optionales Zubehör
- HP30C2
- HP30C3
- HT4004
- HT4005N
- HT96U
- HT97U
- HT98U
