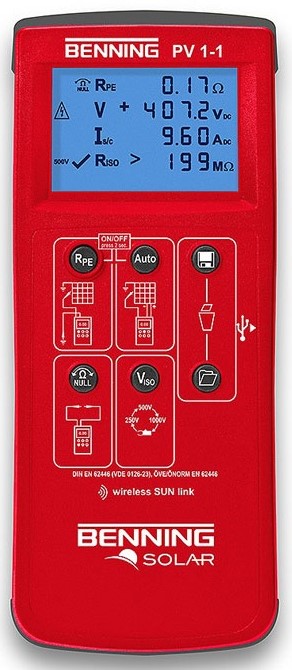

Photovoltaik - Installationstester BENNING PV 1-1Prüfung gemäß DIN EN 62446 (VDE 0126-23)einfache Bedienung über Tastenschnelle - Prüfung in wenigen Sek.sichere - gefahrlose Messverbindung selbst bei Energielieferung der PV - AnlageVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß VDE 0126-23 geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstand zwischen den aktiven DC-Leitern (+/-) des PV-Generators und Erde. Der BENNING PV 1-1 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik - Installationstester BENNING PV 1-1 durchgeführt werden. Dieses Gerät empfehlen wir Solarteur, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams.Leistungsmerkmaleverständliche und eindeutige Anzeige aller Messergebnissegefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatischer Prüfablauf (Leerlaufspannung 1000V DC, Kurzschlussstrom 15A DC, Isolationswiderstand)automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5% der Leerlaufspannung und des KurzschlussstromesUSB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS ExcelISO-Messergebnis mit gut / schlecht-Anzeigeintegrierter Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung "WirelessSunLink" an Einstrahlungs- und Temperaturmessgerät BENNING SUN2direkter Anschluss an alle PV-Module mit MC4- oder "Sunclix"- Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltungen nach 60 Sek.die Prüfung kann sich auf PV-Module oder die kompl. PV-Anlage beziehen MessfunktionenSchutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000V DCsichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250V, 500V, 1000V)Funktionstest durch Strommessung bis 40A AC / DC (optional Stromzangenadapter BENNING CC3Anzeige und Speicherung der solaren Einstrahlung (W / m²) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2)   Deutliche Symbolik - einfache BedienungVier Schritte zur einfachen und sicheren PV-Prüfung: trennen Sie das PV-Modul vom Wechselrichterverbinden Sie das PV-Modul über standardisierte Steckverbinder mit dem BENNING PV 1-1drücken Sie die AUTO-Taste und verfolgen Sie die Messungen auf dem LCD-Displaydrücken Sie die STORE-Taste, um die komplette Displayanzeige zu speichern Leistungs- und Effizienznachweis Mit dem AC/DC-Stromzangenadapter BENNING CC 3 kann der Strom jedes einzelnen PV-Stranges gemessen und mit den zu erwartenden Werten verglichen werden.Die Messung des Strangstromes vor und nach der Reinigung von Solarflächen durch einen Fachbetrieb kann erstaunliche Verbesserungen und somit einen höheren Wirkungsgrad der PV-Anlage nachweislich sichtbar machen.Diese Messung kann alternativ auch mit einer Stromzange mit Gleichstrommessung durchgeführt werden. Wir empfehlen die Digital-Stromzangen BENNING CM 10-PV (Strommessung bis 600 AAC/DC), BENNING CM 5-1 (Strommessung bis 600 AAC/DC) oder BENNING CM 2-1 (Strommessung bis 400 AAC/DC). Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

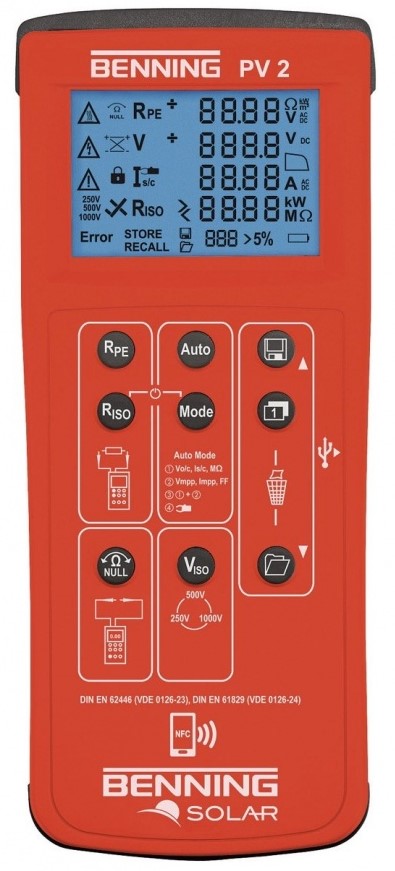

PV 2 - Installationstester und Kennlinienmessgerät für die Inbetriebnahme-, Wiederholungsprüfung und Leistungsbeurteilung von Photovoltaik-SystemenPrüfung gemäß DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24)einfach – Bedienung über Tasten mit AUTO-Prüfablaufschnell – Prüfung in wenigen Sekundensicher – Kontaktierung über PV-SteckverbinderVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß DIN EN 62446 (VDE 0126-23) sicherheitstechnisch geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 2 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Das Messen der Strom-Spannungs-Kennlinie am Einsatzort gemäß DIN EN 62446 (VDE 0126-23) ist ein praktisches Verfahren zur Leistungsbeurteilung von Photovoltaikanlagen. Die gemessenen I-U-Kennlinien werden über Auswertetools, wie der PC-Software BENNING SOLAR Manager und der Android APP BENNING PV Link, auf STC-Bedingung (Standard Test Conditions) umgerechnet, und können über eine integrierte PV-Moduldatenbank mit den nominalen PV-Moduldaten des Herstellers verglichen werden. Abweichungen und Leistungsminderungen werden eindeutig erkannt und können entsprechend dokumentiert werden. Weiterhin gibt der Verlauf einer I-U-Kennlinie hilfreiche Aufschlüsse über den Zustand einer PV-Anlage und weist auf mögliche Fehler hin.All diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester und Kennlinienmessgerät BENNING PV 2 durchgeführt werden. Dieses Gerät wird dem Solarteure, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.Leistungsmerkmaleverständliche und eindeutige Anzeige aller Messergebnissegefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatische Prüfablaufe zur Kennlinienmessung mit oder ohne RISO-PrüfungAnzeige von Uo/c, Umpp, Is/c, Impp, Füllfaktor (FF) und RISO mit gut/ schlecht AnzeigeIsolationsmessung mit 250 V, 500 V und 1000 V Prüfspannungseparate Isolationswiderstandsmessung über 4 mm Messleitungen zur Prüfung für PV-Kabel, etc.automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 999 Displayanzeigen (PV-Stränge)USB-Schnittstelle und Downloadsoftware BENNING SOLAR Datalogger für den Messwertdownload im CSV-Formatintegrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltung (individuell einstellbar von 1 bis 10 Minuten)die Prüfung kann sich auf PV-Module, PV-Stränge oder die komplette PV-Anlage beziehenoptionale PC-Software BENNING SOLAR Manager zur Prüfberichtserstellung und Kennliniendokumentationkostenlose App BENNING PV Link (Android-Gerät mit NFC erforderlich)MessfunktionenSchutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung (Uoc) der Solarmodule / PV-Stränge bis 1000 V DCsichere und für den Anwender gefahrlose Kurzschlussstrommessung (Isc) bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)Separate zweipolige Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhmMessung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)Anzeige von Spannung (Umpp), Strom (Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2)BENNING SOLAR Manager (optionale PC-Software)PC-Software BENNING SOLAR Manager, ermöglicht mit dem BENNING PV 2 die Prüfberichterstellung sowie die Dokumentation gemäß den Normen DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24). Die ermittelten I-U Kennlinien und Leistungskennlinien des BENNING PV 2 können auf STC-Bedingung umgerechnet und über eine integrierte PV-Moduldatenbank mit den nominalen Herstellerangaben verglichen werden.BENNING SOLAR Datalogger (Download-Software)Download der Messwerte aus BENNING PV 2 im csv-FormatWeiterverarbeitung der Messwerte in MS Excel® möglichKostenlos im Lieferumfang (CD-Rom) und als Download verfügbarApp BENNING PV LinkAndroid-Gerät mit NFC-Schnittstelle erforderlichDarstellung der gemessenen  I-U-Kennlinie (Strom-Spannung)  und der P-U-Kennlinie (Leistung-Spannung) in einem KennliniendiagrammUmrechnung  auf STC-Bedingung (Standard Test Conditions) und Vergleich mit der nominalen Kennlinie des PV-Modulherstellers über eine integrierte PV-ModuldatenbankDokumentation der Leistungsdaten des PV-Generators mit Angabe von Pmpp, Uoc, Umpp, Isc, Impp, Füllfaktor, Temperatur und der solaren EinstrahlungFoto-Funktion zur Dokumentation von Sachmängel oder Identifizierung der MessstelleKennliniendaten können projektbezogen gespeichert und per E-mail als PDF-Prüfbericht exportiert werdenKostenlos im Android Playstore für BENNING PV 2 verfügbar Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

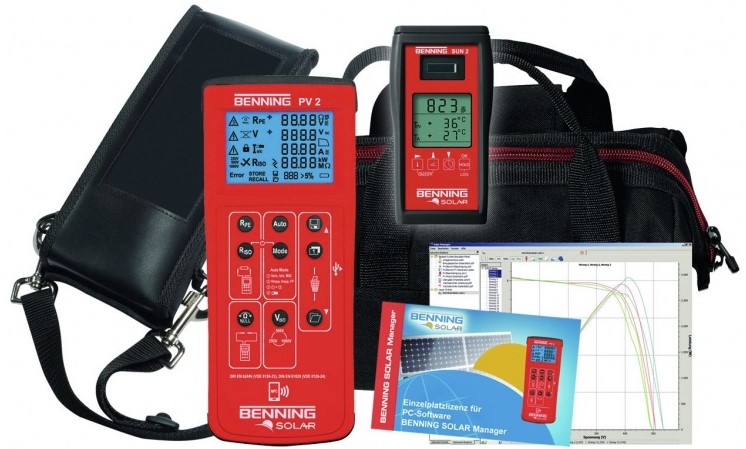

Set, bestehend aus:Benning PV 2 Installationstester & KennlinienmessgerätBenning PC-Software Solar-Manager + EinzelplatzlizenzBenning SUN 2 Einstrahlungs- und TemperaturmessgerätBenning Umhängetasche für PV 2PV-Installationstester und Kennlinienmessgerät für die Inbetriebnahme-, Wiederholungsprüfung und Leistungsbeurteilung von Photovoltaik-SystemenPrüfung gemäß DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24)einfach – Bedienung über Tasten mit AUTO-Prüfablaufschnell – Prüfung in wenigen Sekundensicher – Kontaktierung über PV-SteckverbinderVor der Inbetriebnahme und bei Wiederholungsprüfungen muss eine Photovoltaikanlage gemäß DIN EN 62446 (VDE 0126-23) sicherheitstechnisch geprüft und dokumentiert werden. Ferner sind auch nach Reinigungs- und Wartungsarbeiten elektrische Messungen sinnvoll, um weiterhin eine optimale und möglichst verlustarme Funktion der Photovoltaikanlage zu garantieren.Die Prüfung umfasst die Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter zwischen PV-Generator und Haupterdungsklemme, Messung der Leerlaufspannung und des Kurzschlussstromes im PV-Strang sowie des Isolationswiderstandes zwischen den aktiven DC-Leitern (+ / -) des PV-Generators und Erde. Der BENNING PV 2 verwendet berührungsgeschützte Messleitungen mit standardisierten Steckverbindern zum direkten Anschluss an PV-Module oder Stränge. Der automatische Prüfablauf warnt vor falscher DC-Polarität und übernimmt alle notwendigen Beschaltungen für die sichere Messung.Das Messen der Strom-Spannungs-Kennlinie am Einsatzort gemäß DIN EN 62446 (VDE 0126-23) ist ein praktisches Verfahren zur Leistungsbeurteilung von Photovoltaikanlagen. Die gemessenen I-U-Kennlinien werden über Auswertetools, wie der PC-Software BENNING SOLAR Manager und der Android APP BENNING PV Link, auf STC-Bedingung (Standard Test Conditions) umgerechnet, und können über eine integrierte PV-Moduldatenbank mit den nominalen PV-Moduldaten des Herstellers verglichen werden. Abweichungen und Leistungsminderungen werden eindeutig erkannt und können entsprechend dokumentiert werden. Weiterhin gibt der Verlauf einer I-U-Kennlinie hilfreiche Aufschlüsse über den Zustand einer PV-Anlage und weist auf mögliche Fehler hin.All diese Prüfungen können einfach und schnell sowie zuverlässig und sicher mit dem Photovoltaik-Installationstester und Kennlinienmessgerät BENNING PV 2 durchgeführt werden. Dieses Gerät wird dem Solarteure, Photovoltaik-Sachverständigen sowie Service-, Reinigungs- und Wartungsteams empfohlen.Leistungsmerkmaleverständliche und eindeutige Anzeige aller Messergebnissegefahrlose Messverbindung selbst bei Energielieferung der PV-Anlageautomatische Prüfablaufe zur Kennlinienmessung mit oder ohne RISO-PrüfungAnzeige von Uo/c, Umpp, Is/c, Impp, Füllfaktor (FF) und RISO mit gut/ schlecht AnzeigeIsolationsmessung mit 250 V, 500 V und 1000 V Prüfspannungseparate Isolationswiderstandsmessung über 4 mm Messleitungen zur Prüfung für PV-Kabel, etc.automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei FalschpolungNullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussenMesswertspeicher für 999 Displayanzeigen (PV-Stränge)USB-Schnittstelle und Downloadsoftware BENNING SOLAR Datalogger für den Messwertdownload im CSV-Formatintegrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und ZeitstempelFunkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbindereinfache Handhabung für netzunabhängige und mobile PrüfungenLC-Display mit Hintergrundbeleuchtungautomatische Abschaltung (individuell einstellbar von 1 bis 10 Minuten)die Prüfung kann sich auf PV-Module, PV-Stränge oder die komplette PV-Anlage beziehenoptionale PC-Software BENNING SOLAR Manager zur Prüfberichtserstellung und Kennliniendokumentationkostenlose App BENNING PV Link (Android-Gerät mit NFC erforderlich)MessfunktionenSchutzleiterwiderstandsmessung mit 200 mA PrüfstromLeerlaufspannungsmessung (Uoc) der Solarmodule / PV-Stränge bis 1000 V DCsichere und für den Anwender gefahrlose Kurzschlussstrommessung (Isc) bis 15 A DC über eine interne BeschaltungIsolationswiderstandsmessung zwischen den kurzgeschlossenen aktiven DC-Leitern (+/-) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)Separate zweipolige Isolationswiderstandsmessung über 4 mm Messleitung bis 300 MOhmMessung der Strom-Spannungs-Kennlinie (I-U) und Leistungskennlinie (P-U)Anzeige von Spannung (Umpp), Strom (Impp) am Maximum Power Point (mpp) sowie Füllfaktor (FF)Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangenadapter BENNING CC 3)Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2)BENNING SOLAR Manager (optionale PC-Software)PC-Software BENNING SOLAR Manager, ermöglicht mit dem BENNING PV 2 die Prüfberichterstellung sowie die Dokumentation gemäß den Normen DIN EN 62446 (VDE 0126-23) und DIN EN 61829 (VDE 0126-24). Die ermittelten I-U Kennlinien und Leistungskennlinien des BENNING PV 2 können auf STC-Bedingung umgerechnet und über eine integrierte PV-Moduldatenbank mit den nominalen Herstellerangaben verglichen werden.BENNING SOLAR Datalogger (Download-Software)Download der Messwerte aus BENNING PV 2 im csv-FormatWeiterverarbeitung der Messwerte in MS Excel® möglichKostenlos im Lieferumfang (CD-Rom) und als Download verfügbarApp BENNING PV LinkAndroid-Gerät mit NFC-Schnittstelle erforderlichDarstellung der gemessenen  I-U-Kennlinie (Strom-Spannung)  und der P-U-Kennlinie (Leistung-Spannung) in einem KennliniendiagrammUmrechnung  auf STC-Bedingung (Standard Test Conditions) und Vergleich mit der nominalen Kennlinie des PV-Modulherstellers über eine integrierte PV-ModuldatenbankDokumentation der Leistungsdaten des PV-Generators mit Angabe von Pmpp, Uoc, Umpp, Isc, Impp, Füllfaktor, Temperatur und der solaren EinstrahlungFoto-Funktion zur Dokumentation von Sachmängel oder Identifizierung der MessstelleKennliniendaten können projektbezogen gespeichert und per E-mail als PDF-Prüfbericht exportiert werdenKostenlos im Android Playstore für BENNING PV 2 verfügbar Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

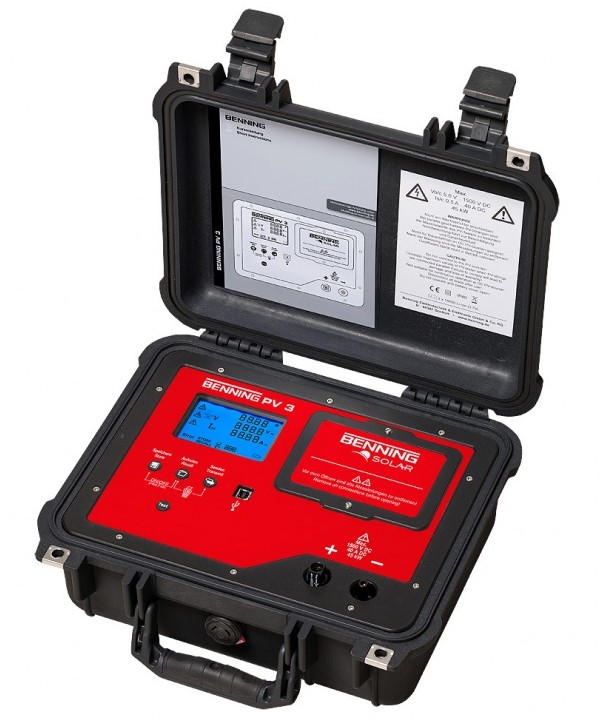

Photovoltaik-Tester BENNING PV 3Leerlaufspannungsmessung von PV-Modulen/PV-Strängen und PV-Feldern bis 1500 VLeistungsstarke Kurzschlussstrommessung von parallelgeschalteten PV-Strängen bis 40 AFunkanbindung zum Einstrahlungs- und Temperaturmessgerät BENNING SUN 2Messwertspeicher für 999 PV-Strang-PrüfungenIm Rahmen der Inbetriebnahme- und Wiederholungsprüfung von netzgekoppelten Photovoltaik-Systemen gemäß VDE 0126-23 (DIN EN 62446), können Polaritätsprüfungen, Leerlaufspannungs- und Kurzschlussstrommessungen von parallelgeschalteten PV-Strängen sicher und effizient bis 1500 V/40 A durchgeführt, gespeichert und dokumentiert werden.Bei Funkanbindung zum optionalen BENNING SUN 2 werden die vorhandenen Bestrahlungsbedingungen (W/m2) und die PV-Modul- sowie die Umgebungstemperatur (°C) mit jedem Prüfvorgang automatisch mit gespeichert.LeistungsmerkmaleAutomatischer Prüfablauf (+/-, Vo/c, Is/c, W/m2, °C) mit VerpolungsschutzLeistungsstarke Kurzschlussstrommessung, bis zu 4 x größere Reserve als übliche PV-Tester mit 10 A BegrenzungReduzierte Prüfzeiten und Demontageaufwand, da PV-Stränge nicht mehr einzeln separiert und nacheinander geprüft werden müssenVerringert das Ausfallrisiko durch Überlastung bei Prüfungen von PV-Strängen unbekannter LeistungIntegrierter Messwertspeicher für 999 PV-Stränge/PV-FelderEchtzeituhr mit Datum- und Zeitstempel pro MessungUSB-Schnittstelle und Downloadsoftware (CSV-Format)Großes Grafikdisplay mit HintergrundbeleuchtungOptimaler Transport- und Aufbewahrungsschutz (IP 64)MessfunktionenPolaritätsprüfung des PV-Generators/der PV-VerkabelungLeerlaufspannungsmessung für moderne 1500 V DC SystemeKurzschlussstrommessung an PV-Strängen bis 40 A DCSolare Einstrahlung (W/m2) und PV-Modul-/Umgebungstemperatur (°C) über BENNING SUN 2BENNING SOLAR Datalogger (Download-Software)Download der Messwerte aus BENNING PV 3 im CSV-FormatWeiterverarbeitung der Messwerte in MS Excel® möglichDie aktuellste Version steht zum kostenlosen Download auf dieser Produktseite unter „Weitere Informationen“ -> „Software“ zur Verfügung. Lieferumfang 1x PV-Tester im robusten Schutzkoffer (IP 64)1x PV-Messleitungssatz (MC4)1x Messleitungssatz mit Prüfspitzen und Krokodilklemmen1x Batterieladegerät mit 3 Stück 31x 7 V Li-Ionen-Akkus und1x KalibrierzertifikatDie optimale ErgänzungeHS empfiehlt Ihnen folgendes Zubehör:Einstrahlungs- und Temperaturmessgerät BENNING SUN 2Das BENNING PV 3 kann die Messwerte (Solare Einstrahlung, PV-Modul-/ Umgebungstemperatur) des Einstrahlungs- und Temperaturmessgerätes BENNING SUN 2 per Funk empfangen. Die Messwerte sind für die Messung einer I-U Kennlinie erforderlich. Hierzu muss einmalig das BENNING PV 3 mit dem BENNING SUN 2gekoppelt werden.Saugnapf-Temperaturfühler für BENNING SUN 2 zur Befestigung an der PV-Modulrückseite.PV-Modulhalterung für BENNING SUN 2 zur sicheren Befestigung am PV-Modul.Prüfplaketten „Nächster Prüftermin“, 300 Stück Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten.Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Einstrahlungs- und Temperaturmessgerät BENNING SUN 2solare Einstrahlungsmessung (W/m2) für PV-Systeme gemäß DIN EN 62446 (VDE 0126-23) und thermische Solaranlagen2-Kanal-Temperatursensor für PV-Modul- und Umgebungstemperaturintegrierter Kompass für Dachausrichtungs- und NeigungswinkelmessungDatenlogger für 5.000 DisplayanzeigenEchtzeituhr mit Datum-/ZeitstempelUSB-Schnittstelle und Downloadsoftware zur Prüfprotokollerstellung in MS Excel®AnwendungIdeal zur Planung, Inbetriebnahme- und Wiederholungsprüfung von netzgekoppelten PV-Systemen gemäß VDE 0126-23 sowie zur Prüfung von thermischen Solaranlagen. Geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, Wirtschaftlichkeitskontrolle), Photovoltaik-Sachverständige sowie Service- und Wartungsteams.Messung der solaren Einstrahlung sowie der Modul- und UmgebungstemperaturDie Höhe der Leerlaufspannung und des Kurzschlussstromes sowie auch die Höhe des DC-Strangstromes, bei angeschlossenem Wechselrichter, ist abhängig von der vorhandenen solaren Einstrahlung und der Modul- und Umgebungstemperatur. Diese Rahmenbedingungen sind bei der elektrischen Messung mit zu erfassen und im Prüfprotokoll zu dokumentieren.Das BENNING SUN 2 ermöglicht die präzise Messung der solaren Einstrahlung (100 W/m2 bis 1.250 W/m2) über eine kalibrierte PV-Referenzzelle. Der Vorteil der PV-Referenzzelle liegt in einer deutlich höheren Messgenauigkeit gegenüber der häufig bei preiswerten Einstrahlungsmessgeräten eingesetzten Photodiode.Eine weitere wichtige Kenngröße ist die Messung der vorhandenen Modul- und Umgebungstemperatur (- 30 °C bis + 125 °C), die gleichzeitig über zwei Präzisionssensoren erfasst werden kann.Für Langzeitmessungen bietet das BENNING SUN 2 einen integrierten Datenlogger mit Echtzeituhr, der eine Speicherung von 5.000 Datensätzen (Bestrahlungsstärke, Modul- und Umgebungstemperatur, Datum-/ Zeitstempel) ermöglicht. Ist das BENNING SUN 2 per Funkanbindung „WirelessSunLink“ am BENNING PV 1-1 angemeldet und in Reichweite ( bis 30 m je nach Umgebung) können die solare Einstrahlung und Temperaturen des Moduls und der Umgebung vom BENNING PV 1-1 übernommen werden.  Zur Erhöhung der Batterielebensdauer schaltet das BENNING SUN 2 während des Datenloggerbetriebes in einen stromsparenden Bereitschaftsmodus. Das Messintervall ist in Minutenschritten von 1 Min. bis 60 Min. einstellbar. Die Auslesung der Messwerte erfolgt über die vorhandene USB-Schnittstelle und der bereits im Lieferumfang enthaltenen Downloadsoftware.Digitaler Kompass und NeigungswinkelmessungAls praktische Zusatzfunktion besitzt das BENNING SUN 2 einen digitalen Kompass zur Bestimmung der Himmelsrichtung (0° bis 360°) und einen Neigungswinkelmesser zur Messung der Dach-/ Modulneigung (0°-80°).Leistungsmerkmaleuniverselles 4-in-1 Messgerät für alle Prüfungs- und Wartungsarbeiten sowie zur Wirtschaftlichkeitskontrolle von PV-Systemen und thermischen Solaranlagenkalibrierte Photovoltaik-Referenzzelle zur präzisen Messung der solaren Einstrahlung (Bestrahlungsstärke)genaue und reproduzierbare Temperaturmessung über PräzisionssensorenDatenlogger-Funktion mit einstellbarer Abtastrate (1 Min. bis 60 Min.) zur Speicherung von 5.000 Datensätzen, bestehend aus Bestrahlungsstärke, Modul-/Umgebungstemperatur und Datum-/Zeitstempelintegrierte EchtzeituhrUSB-Schnittstelle und Downloadsoftware zur Prüfprotokollerstellung in MS Excel®HOLD-Funktion zur Displayspeicherungautomatische Abschaltung nach 2 Minutenstromsparender Bereitschaftsmodus im Datenloggerbetriebhandliche und robuste GehäuseausführungMessfunktionensolare Einstrahlungsmessung in W/m2 oder BTU/h/ft22-Kanal-Temperatursensor zur Messung der Modul- und Umgebungstemperaturdigitaler Kompass zur Bestimmung der HimmelsrichtungNeigungswinkelmesser zur Bestimmung der Dach-/ ModulneigungDie optimale ErgänzungSaugnapf-Temperaturfühler zur Befestigung an der PV-ModulrückseitePV-Modulhalterung zur sicheren Befestigung am PV-Modul Alternativ zum VorzugspreisBENNING PV 2 SET bestehend aus:PV-Installationstester und Kennlinienmessgerät BENNING PV 2PC-Software BENNING SOLAR ManagerEinstrahlungs- und Temperaturmessgerät BENNING SUN 2Umhängetasche für BENNING PV 2, ermöglicht handfreies Arbeiten Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

PV-Modulhalterung zur sicheren Befestigung am PV-Modul Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

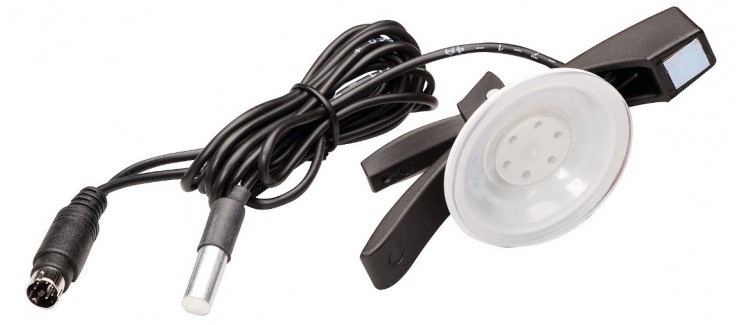

Saugnapf-Temperaturfühler zur Befestigung an der PV-Modulrückseite Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
