Zur Verwendung des Adapterkoffers an einer 16 A Steckdose 16 A/ 400 V CEE-Stecker32 A/ 400 V CEE-KupplungLänge: 1 mTechnische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten.Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Messadapter zur passiven Prüfung von 1- und 3-phasigen Betriebsmitteln bis 32 A 16 A CEE 3-polig, 16 A/32 A CEE 5-poligzur Prüfung von CEE-Verlängerungsleitungen (Rpe, Riso, Iea, Funktions- und Drehfeldprüfung)zur passiven Prüfung von 1- und 3-phasigen Verbrauchernfür Gerätetester BENNING ST 725, ST 750 (A), ST 755 (SET), ST 760 (SET)Anwendung: Erweitern Sie Ihren einphasigen Gerätetester, um auch Betriebsmittel mit CEE-Anschluss (16 A, 3-polig und 16 A + 32 A, 5-polig), wie elektrische Geräte, Maschinen und Verlängerungsleitungen, normkonform zu prüfen. Die Prüfung von CEE-Verlängerungsleitungen erfolgt über die Stecker- und Kupplungsseite, so dass neben der Sicherheitsprüfung (RPE, RISO) eine vollständige Funktionsprüfung (Durchgang/Kabelbruch, Kurzschluss und Drehfeld) aller Leiter durchgeführt wird. Unterstützte Messfunktionen (abhängig des Gerätetesters): Schutzleiter- und IsolationswiderstandErsatzableitstrom (Schutzleiter-/Berührungsstrom)Sicherheits- und Funktionsprüfung von CEE-VerlängerungsleitungenDifferenzstrom 1-phasiger Betriebsmitteln mit CEE-Anschluss (16 A, 3-polig)Auslösezeit/Auslösestrom von PRCD‘s und RCD‘s in mobilen StromverteilernLeistungsmerkmale:CEE-Prüfanschlüsse: 16 A, 3-polig und 16 A + 32 A, 5-poligSchutzkontaktstecker zum Anschluss an die Prüfsteckdose des Gerätetesters7 Status-LED‘s zur Auswertung der KabelfunktionsprüfungPrüflings-Anschlussschema im GehäusedeckelRobuster und wasserdichter Transportkoffer (IP 67)Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

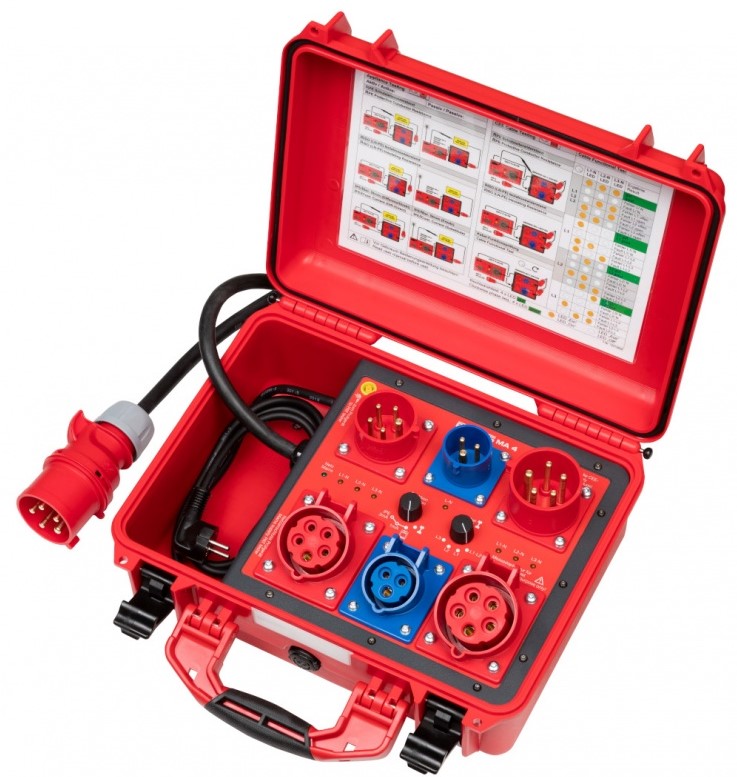

Messadapter zur aktiven und passiven Prüfung von 1- und 3-phasigen Betriebsmitteln bis 32 A Normgerechte Prüfung gemäß DIN VDE 0701-0702, DIN EN 62353, DIN EN 60974-4 und DGUV Vorschrift 3Prüfung 1-phasiger (230 V, 16 A) und 3-phasiger (400 V, 16 A + 32 A) Betriebsmittel mit CEE-AnschlussDifferenzstrommessung an 3-phasigen Geräten und Maschinen unter Funktion (MA 4)Sicherheits- und Funktionsprüfung von CEE-VerlängerungsleitungenRobuster und wasserdichter Transportkoffer (IP 67)Universell für jeden 1-phasigen Gerätetester verwendbar, der Netzspannung aufschaltetAnwendung: Erweitern Sie Ihren einphasigen Gerätetester, um auch Betriebsmittel mit CEE-Anschluss (16 A, 3-polig und 16 A + 32 A, 5-polig), wie elektrische Geräte, Maschinen und Verlängerungsleitungen, normkonform zu prüfen. Die Prüfung von CEE-Verlängerungsleitungen erfolgt über die Stecker- und Kupplungsseite, so dass neben der Sicherheitsprüfung (RPE, RISO) eine vollständige Funktionsprüfung (Durchgang/Kabelbruch, Kurzschluss und Drehfeld) aller Leiter durchgeführt wird. Tipp: Beachten Sie bei der Prüfung elektrischer Geräte und Maschinen mit netzspannungs- abhängigen Schaltelementen (Relais, Schütze, Netzteile, etc.), dass das passive Ersatzableitstrom-Messverfahren nicht angewendet werden kann. => Vorhandene Isolationsfehler hinter dem Schaltelement werden nicht erkannt! Der im BENNING MA 4 integrierte Differenzstromwandler erlaubt die aktive Prüfung 3-phasiger Prüflinge unter Netzspannung und besitzt den zusätzlichen Vorteil, dass der Prüfling nicht isoliert aufgestellt werden muss. Unterstützte Messfunktionen (abhängig des Gerätetesters): Schutzleiter- und IsolationswiderstandErsatzableitstrom (Schutzleiter-/Berührungsstrom)Sicherheits- und Funktionsprüfung von CEE-VerlängerungsleitungenDifferenzstrom 1-phasiger Betriebsmitteln mit CEE-Anschluss (16 A, 3-polig)Auslösezeit/Auslösestrom von PRCD‘s und RCD‘s in mobilen Stromverteilernzusätzlich BENNING MA 4: Inbetriebnahme 3-phasiger Betriebsmittel mit einer max. Belastung bis 32 ADifferenzstrommessung an 3-phasigen Geräten/Maschinen in FunktionPrüfung 3-phasiger Schweißgeräte gemäß DIN EN 60974-4 (VDE 0544-4)Leistungsmerkmale: CEE-Prüfanschlüsse: 16 A, 3-polig und 16 A + 32 A, 5-poligSchutzkontaktstecker zum Anschluss an die Prüfsteckdose des Gerätetesters7 Status-LED‘s zur Auswertung der KabelfunktionsprüfungPrüflings-Anschlussschema im GehäusedeckelRobuster und wasserdichter Transportkoffer (IP 67)zusätzlich BENNING MA 4: Eigentest durch bewusste IPE Fehleraufschaltung von 1 mA oder 3 mASchutzkontaktsteckdose zur Versorgung des 1-phasigen GerätetestersNetzanschlussleitung (1 m) mit CEE-Stecker 32 A, 5-poligOptional zum BENNING MA 4: Netzanschlussleitung für BENNING MA 4 (044163)16 A CEE-Stecker - 32 A CEE-Kupplung, 5-poligTechnische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten.Für Druck-/Schreibfehler übernehmen wir keine Haftung.
