I-V400w Peakleistungs & I-U Kennlinienanalysator für PV Module & Strings bis 15A / 1000V DCDas I-V400w ermöglicht die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen als auch von einem Modulstring bis max.1000V und 15A. Durch einfachen Tastendruck werden die aktuelle Leistung (Mpp). die Peakleistung. der Kurzschlussstrom und die Leerlaufspannung auf der Grafik-Anzeige dargestellt sowie auf Standard-Testbedingungen (STC) automatisch umgerechnet. Aus dem Vergleich zwischen der gemessenen und vorgegebenen Kennlinie des Herstellers (bis zu 35 Module mit deren technischen Daten können gleichzeitig in der Moduldatenbank des I-V400w hinterlegt werden) lassen sich sofort Rückschlüsse auf den aktuellen Qualitätszustand der PV-Module schließen.Die Messdaten und die Kennlinie können nach der Messung mit 3 Referenznummern (Anlage. String. Modulnummer) und Textkommentar im I-V400w abgespeichert und über die optisch isolierte Schnittstelle oder per W-Lan auf den PC übertragen und zur weiteren Bearbeitung (Protokoll) ausgewertet werden.Das I-V400w verfügt über eine Datenbank mit den Kenndaten der gängigsten PV Module. Diese Datenbank kann jederzeit durch den Anwender direkt als auch über die PC Schnittstelle mit der TOPVIEW Software erweitert bzw. aktualisiert werden.Technische DatenFunktionMessbereichAuflösungGenauigkeitSpannung bis 1000 V DC (Ausführung der Messung erst ab V DC > 15 V)15.0 – 99.9 V100.0 – 1499.9 V0.1 V0.3 V±(0.5 % rdg + 2 dgt)Strom IDC0.10 – 15.00 A0.01 A±(1.0 % rdg + 2 dgt)Leistung (@ Vmpp > 30 V, Impp > 2 A) Ausführung der Messung ab Pmax > 10 W 50 ÷ 99999 W1 W±(1.0 % rdg + 6 dgt)Solare Einstrahlung (mit Referenzzelle HT304)1.0 mV – 100.0 mV0.1 mV±(1.0 % rdg + 5 dgt) Temperatur (mit Fühler PT300N)-20° C ÷ 100°C 0.1° C±(0.5 % rdg + 5 dgt)Allgemeine SPEZIFIKATIONENAnzeige:     LCD mit Hintergrundbeleuchtung, 128 x 128 Pixel Speicher:     256 Kbytes, speicherbare Kurven: > 200Spannungsversorgung Intern:     6x 1,5 V Alkaline Batterien Typ AA LR06 Auto Power Off:     nach 5 min ohne BenutzungMechanische Merkmale Abmessungen:     235 (H) x 165 (B) x 75 (T) mm Gewicht:     1,2 kg inkl. Batterien IP Klasse:     IP50 Schnittstelle:     USB und Wi-FiUmgebungsbedingungen Referenztemperatur:     23° C … ±5° C Einsatztemperatur / Feuchte:     0° C … 40° C / < 80 % RH Lagertemperatur / Feuchte:     -10° C … +60° C / < 80 % RHNormenstandard Elektrische Sicherheit:     IEC / EN 61010-1 Messungen:     IEC / EN 60891 Isolation/Verschmutzungsgrad:     Klasse 2 (doppelte Isolation) / 2 Überspannungskategorie:      CAT II 1000 V, CAT III 300 V gegen Erde, max. 1000 V zwischen den Eingängen bzw. 1500 V beim I-                                                                V500wFunktionenPeakleistung (bei STC) und die aktuell gemessene Leistung (MPP)Kurzschlussstrom Isc und Leerlaufspannung Uoc. sowie Impp und UmppFüllfaktor FF in %eine grafische Darstellung der U-I und PWR Kennlinie bei OPC und STCdas Gesamtergebnis der Prüfung OK / NOKAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörSolar-02Sortimo L-Boxx HTKIT PV-CLieferumfang1x Lesitungsanalysator I-V400w1x Geräteschutzkoffer1x Duo-Einstrahlungssensor1x Temperatursensor1x Inklinometer1x 4 Messleitungen1x 4 Krokodilklemmen1x Messadapter MC31x Messadapter MC41x 6 Batterien 1.5V (Typ AA)1x USB-Kabel1x CD-ROM. Inhalt: TOPVIEW Auswertesoftware1x Bedienungsanleitung1x Kalibrierprotokoll Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

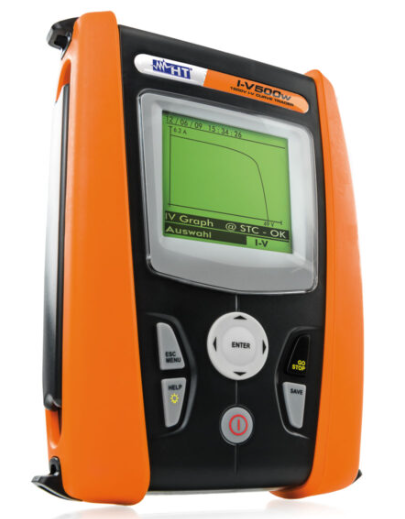

I-V500w Peakleistungs & I-U Kennlinienanalysator für PV Module & StringsVerringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung. um die Prüfdauer bis zu 75% zu verringern!Warum I-V500w?1500 V & 15 A: Geeignet für die neuesten PV-Anlagen mit 1500 V DC Stringsspannung. Kompakt, handlich, schnell: Die Kennlinienmessung benötigt nur wenige Sekunden. Die Messergebnisse werden sofort mit der OK oder NOT OK Anzeige bewertet. Multi-String Auto Start: Die Messung dauert nur ein paar Sekunden, speichern Sie die Daten und gehen weiter zum nächsten String. Wi-Fi Verbindung: Verbinden Sie Ihr Smartphone oder Tablet, downloaden und analysieren Sie Ihre Messergebnisse mit einigen exklusiven Hilfsmitteln: Fehler-Assistent, Jump-Funktion und viele mehr in der App HTANALYSIS™.Multi-String Auto StartVerringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung, um die Prüfdauer bis zu 75 % zu verringern! Mit dem KITKELVIN, das aus 2 Messleitungen für den Einzelanwender besteht, wird das direkte Wechseln von String zu String ermöglicht. In Verbindung mit der Auto Start Funktion wird die Messung immer dann automatisch gestartet, sobald der Anwender die Messsonden mit dem Modul oder String unter Spannung (VOC) verbindet. Alles was Sie brauchen ist das KITKELVIN Messleitungsset.Speicher und ModuldatenbankKein externer Speicher notwendig. Der interne Speicher kann bis zu 249 Kennlinienmessungen speichern (mit je 128 Messpunkten) und bis zu 999 VOC & ISC Messungen speichern. Die intuitive Bedienoberfläche bietet einen einfachen Zugriff auf alle gespeicherten Daten mit Kennlinien, Leistungskurven und tabellarischen Werten. Das Kennlinienmessgerät speichert die STC Kenndaten von bis zu 30 Modulen und stellt sicher, dass alle benötigten Moduldaten vor Ort vorhanden sind. Für den Arbeitstag sind Sie somit immer perfekt vorbereitet! Messergebnisse (OPC & STC) Die vor Ort bei der Kennlinienmessung unter Betriebsbedingungen (OPC) gemessenen Spannungs- & Stromwerte werden unter Berücksichtigung der laut Datenblatt im Messgerät hinterlegten Moduldaten und den gemessenen Umweltparametern (Einstrahlung & Temperatur) im Messgerät auf STC (Standard Test Bedingung) hochgerechnet und als Kennline oder Einzwerte dargestellt.FunktionenI-U Kennlinienmessung bis 1500V/15A**Leistungsmessung der Module und StringsLeerlaufspannung (VOC) bis 1500VKurzschlussstrom (ISC) bis 15AEinstrahlungsmessung mit HT304N Duo-ReferenzzelleUmgebungs & Modultemperatur mit PT300N Fühler***Temperatur & Einstrahlungsmessung mit kabellosem Datenlogger Solar 02***Keine Entfernungsbeschränkung mit Solar 02** 1000 V/15 A oder 1500 V/10 A*** siehe Standard oder optionales ZubehörAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenDokumentation mit TopView™ SoftwareMessungen an der PV-Anlage sind meist nur der Begin des Projektes. Kunden möchten wissen, ob die PV-Anlage wie vorgegeben arbeitet. Die HT Software, TopView erleichtert Ihnen die Erstellung von Dokumentationen. Einfacher Download, Änderung der Datenfeld-Bezeichnungen, Analyse- und Anzeigeeinstellungen ist ganz nach Ihren Wünschen möglich. Sie können Strings und Module von Jahr zu Jahr vergleichen, um den Zustand der PV-Anlage zu ermitteln bzw. zu vergleichen. Zusätzlich beinhaltet die Software Topview Standardvorlagen für eine professionelle Protokollierung. Oder mit der Kostenlosen Download App HT Analysis 2™ für iOs & Andoid Geräteoptionales ZubehörSolar-2Sortiomo L-Boxx HTKIT PV-CLieferumfang1x Messgerät I-V500w4x Messleitungen4x Krokodilklemmen1x Messadapter MC31x Messadapter MC41x Duo-Einstrahlungssensor HT304N1x Temperatursensor1x Inklinometer M3041x Geräteschutzkoffer1x Arbeittschutztasche mit Tragegurt1x PC-Software TOPVIEW1x USB-Kabel1x CD-ROM. Inhalt: Bedienungsanleitung1x Kurzbedienungsanleitung1x Kalibrierzertifikat1x Kalibrierzertifikat für HT304N Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

SOLAR I-VE Messgerät für PV Anlagen sowie PV Module & Strings bis 15A /1000V DC bzw. DC10A /1500V DCDas SOLAR I-Ve ermöglicht neben der Leistungsanalyse (AC & DC) einer 1-phasigen PV-Anlage auch die Ermittlung der Strom-Spannungs-Kennlinie von Photovoltaik-Einzelmodulen bzw. einem Modulstring bis max. 1000 V und 15 A (siehe auch Modell I-V400w).Technische Daten1-Phasen Leistungsanalyse MessbereichAuflösungGenauigkeitSpannung V DC15,0 ÷ 1499,9 V0,1 V / 0,3 V±(0,5 % rdg + 2 dgt)Spannung AC (TRMS)50 ÷ 265,0 V0,1 V±(0,5 % rdg + 2 dgt)Strom IDC (über Stromzange)50 mA ÷ 1100 A0,1 mA±(0,5 % rdg + 0,6 mV)Strom IAC (über Stromzange)10 mA ÷ 1200 A0,1 mA±(0,5 % rdg + 0,6 mVLeistung DC (Vmess > 150 V,Imess > 10 % FS)1 W ÷ 9999 kW1 W – 1 kW±(0,7 % rdg+ 6 dgt)Leistung AC (Vmess > 200 V,Imess > 10 % FS)1 W ÷ 9999 kW1 W – 1 kW±(0,7 % rdg + 6 dgt)I-U KennlinienmessungMessbereichAuflösungGenauigkeitSpannung V DC(Ausführung der Messung erst ab V DC > 15 V)15,0 ÷ 1499,9 V0,1 V / 0,3 V±(0,5 % rdg + 2 dgt)Strom IDC0,10 ÷ 15,00 A0,01 A±(1,0 % rdg + 2 dgt)Leistung(@ Vmpp > 30 V, Impp > 2 A) Ausführung der Messung ab Pmax > 10 W50 ÷ 99999 W1 W±(1,0 % rdg + 6 dgt)Solare Einstrahlung(mit Referenzelle HT304)1,0 mV ÷ 100,0 mV0,1 mV±(1,0 % rdg + 5 dgt)Temperatur(mit Fühler PT300N)-20° C ÷ 100° C0,1° C±(0,5 % rdg + 5 dgt)Allgemeine SPEZIFIKATIONENAnzeige:     LCD mit Hintergrundbeleuchtung,128 x 128 PixelSpeicher:     256 Kbytes, speicherbare Kurven: > 200, PV-Test: 1,5 h @ Ip = 5 sec, 5 Tage @ Ip = 15 minSpannungsversorgungIntern:     6x 1,5 V Alkaline Batterien Typ AA LR06Auto Power OFF:     Mechanische MerkmaleAbmessungen (H x B x T):     235 x 165 x 75 mmGewicht (inkl. Batterien):     1,4 kgIP Klasse:     IP50Schnittstelle:     Wi-Fi und USBUmgebungsbedingungenReferenztemperatur:     23° C … ± 5° CEinsatztemperatur / Feuchte 0°:     … 40° C / < 80 % RHLagertemperatur / Feuchte:     -10° … + 60° C / < 80 % RHNormenstandardElektrische Sicherheit:      IEC/EN 61010-1Messungen:     IEC/EN 60891Isolation/Verschmutzungsgrad:     Klasse 2 (doppelte Isolation) / 2Überspannungskategorie:      CAT II 1000 V, CAT III 300 V gegen Erde, max. 1000 V zwischen den EingängenTechnische Merkmalezur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-Anlagenzur Überprüfung eines Solarmoduls oder eines Strings bis 15 A/1000 V auf Defektezur Überprüfung der technischen Daten eines PV-Moduls laut Herstellerdatenblatt gemäß EN 60891zur Wirkungsgrad- & Leistungsanalyse von 1-phasigen PV-AnlagenFUNKTIONEN PV-MODULTESTPeakleistung Pmax (bei STC) und die aktuell gemessene LeistungKurzschlussstrom Isc und Leerlaufspannung UocStrom Impp und Spannung UmppFüllfaktor FF in %eine grafische Darstellung der I-U und PWR Kennlinie bei OPC und STCdas Gesamtergebnis der PrüfungFUNKTIONEN PV-ANLAGENTESTSpannungsmessung in AC & DCStrommessung in AC & DCLeistung in AC und DC (nur 1-phasige Systeme)Wirkungsgrad des WechselrichtersWirkungsgrad GeneratorseiteTemperatur und solare Einstrahlung in (W/m²)AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörHT97UHT96UHT98ULieferumfang1x Leistungsanalysegerät SOLAR I-VE1x Geräteschutzkoffer1x Duo-Einstrahlungssensor1x externer Datenlogger1x Temperatursensor1x Inklinometer1x Vier-Leiter-Messkabel1x Messadapter MC31x Messadapter MC41x AC Stromwandler 200A1x DC Stromwandler 10A/100A1x 6 Batterien 1.5V (Typ AA)1x USB-Kabel1x Messwertspeicher für 200 Messkurven1x PC-Software TOPVIEW1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
