IMP57 Adapter für Impedanzmessung bis 80kA Kurzschlussstrom

GSC60 VDE0100 Installationstester & 3 Phasen Netz-/ Energieanalysator CAT IV mit Farb-Touchscreen und WLANElektroinstallationen gemäß VDE 0100 / VDE 0105 prüfenEin Messgerät für alle elektrischen Sicherheitstest gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 5. 6 und 7Schutzleiter-Durchgangsprüfung mit >200 mA PrüfstromIsolationsmessung mit 50 / 100 / 250 / 500 und 1000 V DCRCD Test Typ A. AC und B. B+. FMessung des Spannungsfalls dV in %Erdungsmessung mit 2- oder 3-Leiter MethodeErdungsmessung (ohne Hilfserder) mit T2100 (optional)Erdwiderstandsmessung mit 4-Leiter MethodeNetz- & Schliefenimpendanz mit lk AnzeigeSchleifenimpendanz ohne RCD AuslösungDrehfeldrichtungsermittlung (Phasenfolge)Messung von Lichstärke und Temperatur**Leckstrom ab 1mA*****    mit Optionaler Sonde HT52 / HT53***  mit Optionaler Stromzange HT96UAnalyse von Netzqualität und Energieverbrauch9 voreingestellte Netzsysteme stehen zur Auswahl (Stern / Dreieck / 1-2 oder 3 Phasen etc)Mehr als 383 Parameter können über 2 Monate aufgezeichnet werden Echtzeit-Anzeige als Wellenform (Scopefunktion), Harmonische, Vektordiagramme sowie eine numerische Darstellung für eine schnelle Überprüfung der wichtigsten Parameter Spannungsanomalien-Analyse mit einer Auflösung von 20 ms Energiekostenkontrolle. Mit nur einem Klick überprüfen Sie den Energieverbrauch mit Hilfe der an der Hauptstromversorgung angeschlossenen Stromwandler und managen so die EnergiekostenWeltweite VerbindungDank der integrierten Wi-Fi Funktion können Sie Ihre Messdaten einfach und bequem über unsere App HTANALYSIS™ versenden. Überprüfen Sie online Ihre Messergebnisse und speichern Sie die Daten in der HTCloud™ oder versenden Sie diese per E-Mail.Zu jeder Zeit volle Batterien Das kompakte GSC60 wurde mit der neuen Power-Technologie ausgestattet, um die Batterien in kürzester Zeit zu laden. Verbinden Sie das externe Netzteil einfach mit dem Gerät und der Stromversorgung, um die Batterien zu laden. Haben Sie keine Zeit zum Warten, so verwenden Sie einfach die Standard AA Batterien.HTOS™ – Energie managenÜber den Touchscreen können Sie einfach und intuitiv die gewünschte Energie-Messung auswählen. Nehmen Sie die gewünschten Einstellungen im geführten Menü vor und drücken Sie GO. HTOS™ hilft Ihnen die richtigen Messungen durchzuführen. Das Display zeigt OK oder NOT-OK, ein Hilfemenü unterstützt Sie während der gesamten Zeit.Technische DatenFunktionenMessbereichGenauigkeitNiederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 … 9,99 … 99,9 … 1999 MΩ± (2 % Ablesung + 2 dgt)Prüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 VRCD (FI) Analyse Typ A, AC und Typ B, B+, F allgemein und selektivAuswählbare Fehlernennströme 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA, oder 1000 mA; Funktion1/2, 1, 2, 5 x und selektivMit und ohne RCD Auslösung, mit ansteigendem Prüfstrom, mit Angabe der Auslösezeit, Auslösestrom, Berührungsspannung Ub Impedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 199 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung Spannungsbereich100 … 265 V, Messart: EinhandmessungErdungsmessung0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand0,06 Ωm … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsmessung TRMS15 … 460 V± (1 % Ablesung + 1 dgt)Spannungsfall dV in %0,0 bis 100 %± (10 % Ablesung + 4 dgt)FrequenzDC, 42 … 69,0 Hz± (0,1 % Ablesung + 1 dgt)Umweltparameter (Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung (nur mit optionalem Sondenzubehör) Leckstrommessung1,0 mA – 999 mA (nur mit optio. Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Spannung AC/DC TRMSL-N: 15,0 V … 380 V; L-L: 15,0 V … 660 V± (1 % Ablesung + 1 dgt)Strom AC/DC TRMS300 A/3000 A AC mit Flex33± (1 % Ablesung + 3 dgt)Spannungsanomalien15,0 V… 265 V, Auflösung 20 ms± (1 Periode (20ms))Schein-Wirk-Blindleistung0,000 … 9999 kW / kVAR / kVA± (2 % Ablesung + 1 dgt)Schein-Wirk-Blindenergie0,000 … 9999 kW / kVAR / kVA± (2 % Ablesung + 1 dgt)Leistungsfaktor cos phi0,70 c – 1,00 – 0,70 i± (2 % Ablesung + 3 dgt)Oberwellen Spannung / StromDC … 49. Ordnung, 0,1 % Auflösung± (5 % Ablesung + 5 dgt)EN50160 FunktionMessung und Überprüfung der Spannungsqualität nach EN 50160Messintervalle auswählbar2 sec, 5 sec, 10 sec, 30 sec, 60 sec, 2 min, 5 min, 10 min, 15 min, 30 min, 60 min Speicherplätze999 VDE Messungen, 8 MB für Netz- / Leistungsanalyse, bis zu 30 Tagen Aufzeichnung bei 10 min und 383 Parametern Kompatible BetriebssystemeTablet / Smartphone Android / iOS, Windows XP, 7, 8, 10 AnzeigeTFT Farb-Touchscreen 320 x 240 mm Abmessungen H x B x T / Gewicht235 x 165 x 75 mm / 1500 g Schnittstelleoptisch isoliert auf USB und WLAN Funktion integriert Spannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH Akku, externes Netzteil mit LadefunktionSicherheitsklassenEN 61010-1, CAT IV 300 V zu Erde, max. 415 V zwischen den Eingängen NormenAlle Messungen gemäß VDE 0413(EN 61557) Teil 2, 3, 4, 5, 6 & 7Anwendungsgebiete Allgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-Anlagenoptionales ZubehörT2100HT4005NHT96UVA500IMP57Lieferumfang1x Installationstester GSC601x 4 flexible AC-Stromwandler HTFLEX33E1x Schukomessleitung C2033x1x 4 Messleitungen (blau. grün. rot. schwarz)1x 4 Krokodilklemmen (blau. grün. rot. schwarz)1x 3 Prüfspitzen (blau. grün. schwarz)1x KIT TERR Erdungsmessleitungssatz (grün 6m. schwarz 6m. rot 15m. blau 30m. 4 Erdspieße)1x externe Prüfspitze mit Fernbedienung PR4001x Touchscreenstift PT4001x Geräteschutztasche B20511x PC-Software TOPVIEW20061x USB-Kabel1x 6 NiMH-Akkus 1.2V (Typ AA)1x externes Netzteil mit Ladefunktion1x Schuko-Kabel für Netzteil 1.5m1x Tragegurt für freihändiges Arbeiten1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Combi G2 VDE 0100 Installationsprüfgerät mit TouchscreenDas geringe Gewicht und ergonomische Design des COMBI G2 gewährleisten bequeme und sichere Bedienbarkeit. Der große und hell beleuchtete Touchscreen ist besonders gut ablesbar und intuitiv bedienbar. Sämtliche Funktionen können über den zentralen Multifunktionsschalter oder direkt durch Anwahl der Icons auf dem Bildschirm ausgewählt werden. Die Symbole in der Anzeige und akustische Meldungen sorgen für die bequeme. schnelle und normgerechte Interpretation der Messergebnisse. Das COMBI G2 ist gegen Fehlbedienung geschützt. bei falschem Anschluss des Geräts oder Vorliegen gefährlicher Spannungen wird der Benutzer auffällig gewarnt. Der große interne Speicher kann bis zu 999 Messwerte aufnehmen und ermöglicht eine individuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen).MerkmaleÜberprüfung elektrischer Anlagen gemäß VDE 0413 (EN61557) Teil 2. 3. 4. 6 & 7.Intuitive Bedienung per Touchscreen. Alle Messfunktionen auf einen Blick. Messfunktion einfach per TOUCH auswählenIndividuelle Speicherung der Messergebnisse mit Textkommentar und Baumstruktur (3-Ebenen)Anschluss für externe Prüfspitze mit Fernbedienung (Start/Stop Funktion)Anschluss für externe Stromzange 1 mA bis 1000 AAnschluss für externe Messsonden zur Feuchte-. Temperatur-. Licht- u. SchallpegelmessungSchleifenwiderstandsmessung ohne Auslösung des FIIntegrierte optische Schnittstelle auf USBInterner Messwertspeicher für 999 MesswerteMessfunktionen Durchgang Niederohmmessung mit > 200 mA DC (VDE 0413 Teil 4, EN 61557-4) Isolation Isolationsprüfung mit 50, 100, 250, 500,1000V DC (VDE 0413 Teil 2, EN 61557-2) RCD Test Komplette FI (RCD) Testfunktion für Typ A, AC, B und F (VDE 0413 Teil 6, EN 61557-6) Zpe Test Schleifen- & Netzimpedanzmessung (VDE 0413 Teil 3, EN 61557-3) Drehfeld Drehfeldrichtungsmessung (VDE 0413 Teil 7, EN 61557-7) Option: Netz- und Leistungsanalyse (Art.Nr.: 1010210) Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen (mit optionaler Stromzange) Leckstrom Fehlerstrommessung mit optionaler Stromzange ab 1 mA bis 1000 A AC Spannungsfall-Messung (bei ZLN, ZLL) – Funktion ΔU nach VDE 0100 Teil 600LeistungsmerkmaleFunktionenCOMBI G2COMBI G3Isolationsmessung mit 50, 100, 250, 500, 1000 V DC Prüfspannung✔✔Schutzleiter-Durchgangsprüfung mit > 200 mA Prüfstrom✔✔Drehfeldrichtungsermittlung mit nur 1 Prüfspitze✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und 0,01 Ω Auflösung✔✔Netz-/Schleifenimpedanz, Zpp, Zpn, Zpemit Ik Anzeige und hoher Auflösung (0,1 mΩ)✔*✔*Schleifenwiderstandsmessung Ra ohne RCD Auslösung mit 0,01 Ω Auflösung✔✔Komplette FI (RCD) Test- undAnalysefunktion Typ A, AC, B und EV✔✔RCD Test mit ansteigendem Prüfstrom (Rampentest)✔✔Messung & Anzeige von Auslösestrom Ia,-Zeit ta und Berührungsspannung Ub✔✔EVSE Prüfablauf für E-Ladestationen✔✔Erdungsmessung mit 2- und 3-Leiter Methode✔Erdungsmessung mit optionaler Erdungsmesszange✔**Erdwiderstandsmessung mit 4-Leiter Methode✔Schleifenwiderstandsmessung Ra ohne RCD Auslösung✔✔Spannungsfallmessung✔✔Netz- und Leistungsanalyse 1- und 3-phasig(optional)(optional)Anschluss für externe Prüfspitze (PR400, optional) mit Fernbedienung (Start/Stop Funktion)✔✔Anschluss für externe Stromzange (HT96U, optional) für Ströme von 1 mA bis 1000 A✔✔Anschluss für externe Messsonden (optional) zur Feuchte-, Temperatur-, Lichtmessung✔✔Integriertes Hilfemenü✔✔Interner Speicher für 999 Messungen✔✔Integrierte optische Schnittstelle auf USB und Wi-Fi✔✔*mit optionalem Zubehör IMP57, ** mit optionalem Zubehör T2100Technische DatenFunktionMessbereichGenauigkeitNiederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩ± (2 % Ablesung + 2 dgt)Prüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 VRCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme 10, 30, 100, 300 oder 500 mA, 650 mA, 1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter (Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung (mit optionalem Zubehör)Strommessung2 mA – 999 mA (nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenElektronische FehlersucheGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Multiprüfgerät COMBI G21x Stift für Touch Screen1x robuste Schutztasche1x 3-Leiter-Schukomessleitung1x 3 Messleitungen mit Bananenbuchsen1x 3 Krokodilklemmen1x 2 Prüfspitzen1x 6 Batterien 1.5V (Typ AA)1x CD-ROM. Inhalt: Software Topview1x USB-Kabel C2006B1x WiFi-Schnittstelle1x ISO 9000 Kalibrierprotokoll1x Bedienungsanleitung Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

COMBI G3 VDE 0100 Installationsprüfgerät mit TouchscreenDas COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar.Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC. Tablet oder in die Cloud übertragen.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden.Leicht und kompakt – das COMBI G3 passt in jeden Koffer und lässt sich wegen dem robusten Gehäuse auch im Freien bedenkenlos verwenden. Display – Der große farbige Touchscreen ist bei jeder Tages- und Nachtzeit hervorragend ablesbar. Optisch isolierte USB Schnittstelle – Alle Werte lassen sich speichern und per WiFi oder über die USB-Schnittstelle auf einen PC, Tablet oder in die Cloud übertragen. Die Bedienung des Prüfgerätes ist selbsterklärend. MessfunktionenDurchgangNiederohmmessung mit > 200 mA DC (VDE 0413 Teil 4. EN 61557-4)IsolationIsolationsprüfung mit 50. 100. 250. 500.1000V DC (VDE 0413 Teil 2. EN 61557-2)RCD TestKomplette FI (RCD) Testfunktion für Typ A. AC. B und F (VDE 0413 Teil 6. EN 61557-6)Zpe TestSchleifen- & Netzimpedanzmessung (VDE 0413 Teil 3. EN 61557-3)DrehfeldDrehfeldrichtungsmessung (VDE 0413 Teil 7. EN 61557-7)Erd TestErdungs- & Erdwiderstandsmessung (VDE 0413 Teil 5. EN 61557-5)LeckstromFehlerstrommessung mit optionaler Stromzange ab 1mA bis 1000A ACSpannungsfall-Messung(bei ZLN. ZLL) – Funktion ΔU nach VDE 0100 Teil 600Technische DatenFunktionenCOMBI G2COMBI G3Niederohmmessung0,00 … 9,99 … 99,9 Ω± (5 % Ablesung + 3 dgt)Isolationsmessung0,01 M  … 9,99 … 99,9 … 1999 MΩPrüfspannung 50 V, 100 V, 250 V, 500 V oder 1000 V± (2 % Ablesung + 2 dgt)RCD (FI) Analyse Typ A, AC und Typ B, B+, EV Allgemein und selektiv:Auswählbare Fehlernennströme10, 30, 100, 300 oder 500 mA, 650 mA,1000 mA Funktion 1/2, 1, 2, 5x und selektivMit und ohne Auslösung, mit ansteigendem Prüfstrom, Angabe der Auslösezeit, Auslösestrom, Berührungsspannung UbImpedanz Zpp, Zpn, Zpe0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 3 dgt)Schleifenimpedanz Zpe ohne FI Auslösung0,01 … 9,99 … 199,9 … 1999 Ω± (5 % Ablesung + 1 Ω)Kurzschlussstrom Ik1 A … 999 A … 1000 A … 40 kA± (2 % Ablesung + 2 dgt)Drehfeldrichtung100 … 265 V, Anzeige 123 (rechtsdrehend), Anzeige 132 (linksdrehend)Erdungsmessung (nur COMBI G3)0,00 … 9,99 … 99,9 … 999 … 49,9 kΩ± (5 % Ablesung + 3 dgt)Spez. Erdwiderstand (nur COMBI G3)0,06  m … 3,14 MΩm± (5 % Ablesung + 3 dgt)Spannungsfallmessung nach VDE 0100 Teil 6000,0 – 100%± (10 % Ablesung + 4 dgt)Spannungsmessung TRMS15 … 460 V± (3 % Ablesung + 2 dgt)Frequenz47,0 … 63,6 Hz± (0,1 % Ablesung + 1 dgt)Netz- und Leistungsanalyse (Optional)Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Oberwellen bis 25. OrdnungUmweltparameter(Aux Eingang)Temperatur, Feuchte, DC Spannung, Lichtstärkemessung(mit optionalem Zubehör)Strommessung2 mA – 999 mA(nur mit optionalem Stromwandler HT96U)± (5 % Ablesung + 2 dgt)Schnittstelleoptisch isoliert auf USB, Wi-Fi integriertSpeicherplätze999Abmessungen (H x B x T)235 x 165 x 75 mmSpannungsversorgung6 x 1,5 V Type AA oder 6 x 1,2 V NiMH AkkuGewicht1.250 gSicherheitsklasseEN 61010-1, CAT IV 240 V zu Erde, max. 415 V zwischen den EingängenNormenAlle Messungen gemäß VDE 0413 (EN 61557) Teil 2, 3, 4, 5, 6 & 7AnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenEnergie-Versorgungs-SystemeGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Installationsprüfgerät COMBI G31x externes Ladegerät1x 4 Messleitungen (blau. grün. rot. schwarz)1x 4 Krokodilklemmen (blau. grün. rot. schwarz)1x 4 Prüfspitzen (blau. grün. rot. schwarz)1x 6 NiMH Batterien 1.2V (Typ AA)1x Stift für Touchscreen1x Dreileiter Schukomessleitung1x USB-Kabel1x PC-Software TOPVIEW1x Gerätekoffer1x Kurzanleitung1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

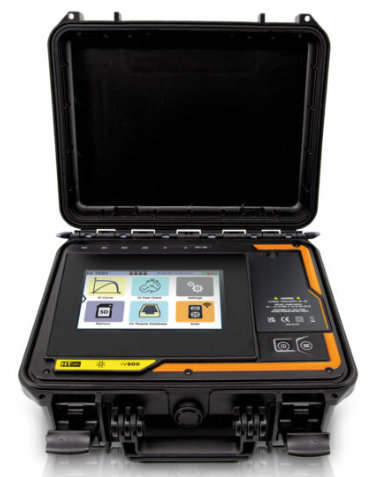

I-600Das I-V600 ermöglicht die Ermittlung der I-U-Kennlinie und der wichtigsten charakteristischen Parameter sowohl eines einzelnen PV-Moduls als auch von Modulstrings für PV-Anlagen bis zu einem Maximum von 1500 V und 40 A DC. Für die Messung und Auswertung der I-U-Kennlinie verwendet das I-V600 eine interne Moduldatenbank, die vom Benutzer jederzeit aktualisiert werden kann. Messung der I-U-Kennlinie an Modulen/Strings von PV-Anlagen gemäß IEC/EN60891 Messung von Leerlaufspannung & Kurzschlussstrom Voc/Isc bis zu 1500 V/40 A DC gemäß IEC/EN62446 Geeignet für Mono- & Bifaziale PV-Module Datenbank mit mehr als 30.000 PV-Modulen, die in Verbindung mit der neuen HT-AGORA Software verwaltet werden kann (herunterladbar im Downloadbereich) Temperatur & Einstrahlungsmessung mit Datenlogger SOLAR-03 (100m Reichweite) Der Vergleich zwischen den gemessenen Daten und den Nenndaten ermöglicht es, sofort festzustellen, ob der String oder das Modul die vom Hersteller angegebenen Leistungsdaten einhält. Die Ermittlung der I-U-Kennlinie kann auch durch eine dezentrale Einstrahlungs- und Temperaturmessung mit Hilfe der Remote-Einheit SOLAR-03 (externer Datenlogger) unter Ausnutzung der Bluetooth-Verbindung mit der Master-Einheit erfolgen. Auch beim I-V600 ist die Anzeige der IV-Kurve auf dem großen farbigen Touch-Display am Ende des Tests ein sehr deutlicher Hinweis darauf, ob die vom Modulhersteller angegebenen Spezifikationen eingehalten werden oder nicht.Technische DatenFunktionMessbereichAuflösungGenauigkeit*Spannung V DC3 ÷ 1500 V1 V±(1.0 % rdg + 6 dgt)I-U Kennlinie (Spannung)**15 ÷ 1500 V DC0,1 V±(0.2 % Voc) @OPC ±(4.0 % rdg + 2 dgt) @STCI-U Kennlinie (Strom)**0.20 ÷ 40.00 A DC0,01 A±(0.2 % Isc) @OPC ±(4.0 % rdg + 2 dgt) @STCI-U Kennlinie (Leistung)**50 ÷ 9999 W 10.00 kW – 99.99 kW***1 W 0,01 kW±(1.0 % rdg + 6 dgt) @OPC ±(4.0 % rdg + 2 dgt) @STCSolare Einstrahlung (mit SOLAR-03 und Referenzzelle HT305)0 – 1400 W/m21 W±(1.0 % rdg + 3 dgt)Temperatur (mit SOLAR-03 und Fühler PT305)-40° C – 99,9° C0,1° C±(1 % rdg + 0,1° C)(*) VDC Spannung ≥ 30 V und Modulkapazität &lt; 30 μF (**) Ausführung der Messung ab I < 0,2 A DC und U < 15 V DC (***) Die maximal messbare Leistung berücksichtigt einen Füllfaktor von 0,7 =< Pmax = 1500 V x 40 A x 0,7 = 42,00 kWAllgemeine SPEZIFIKATIONENAnzeigeFarb-TFT, Touchscreen 7“, 800 x 480 Pixel SpeicherSpeicherkarte, max. 32 GB, max. 9999 TestsSpannungsversorgung Intern8x 1,5 V Typ AA oder 8x 1,2 V Typ AA NiMH Akku Extern100 – 440 V AC / 15 V DC, 50/60 Hz, CAT IV 300 V Auto Power OFFnach 10 min ohne BenutzungSchnittstelleUSB Typ-C und WiFiSOLAR-03 Kommunikation Bluetooth (max. Entfernung 100 m im Freien)Mechanische Merkmale Abmessungen336 x 300 x 132 mm Gewicht5,5 kgGewicht5,5 kgMechanischer SchutzIP67 (Gehäuse geschlossen), IP40 (offenes Gehäuse)Umgebungsbedingungen Referenztemperatur23° C ± 5° C Betriebstemperatur-10° C ÷ 50° CLagertemperatur / Feucht-20° C ÷ 60° C / &lt; 80 % relative LuftfeuchtigkeitNormenstandard Elektrische SicherheitIEC/EN 61010-1, 61010-2-030 Messungen (I-U-Test)IEC 60891, IEC/EN 60904-1-2 Messungen (IVCK-Test)IEC/EN 62446, EN 60904-1-2ÜberspannungskategorieCAT III 1500 V DC gegen Erde, max. 1500 V DC zwischen den EingängenLieferumfang1x I-600 1x BORZAINO – HT-Rucksack 1x SOLAR-03 – externer Datenlogger 1x HT305 – Referenzzelle 1x PT305 – Temperaturfühler 1x M304 – Inklinometer 1x A0061 – externer Ladestecker 1x 8x Akkus AA 1,2 V 1x KITPVMC415 – Set aus 2 MC4-Kabeln, 3 m, inkl. 2 Adapterklemmen 1x SP-2003 – Koffer-Schultergurt1x HT-AGORA – Protokollsoftware 1x C2010 – USB-A / USB C Verbindungskabel 1,5 m 1x CF832 – MicroSD Card 32 GB 1x Kurzanleitung 1x Kalibrierprotokoll ISO 9000 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

Der PV-CHECKs Pro Der PV-CHECKs Pro ist ein Installationstester für Photovoltaik-Anlagen, der sowohl in der 1000 Volt Ebene, als auch in der 1500 Volt Ebene bis zu einem Kurzschlussstrom von 40A DC eingesetzt werden kann und damit neue Maßstäbe setzt! PV-CHECKs Pro ist die Komplettlösung zur Erfüllung der IEC 62446-1-Standards (DIN VDE 0126-23) für alle gängigen Tests in der Kategorie 1. PV-CHECKs Pro führt sowohl an einseitigen als auch an bifazialen PV-Modulen alle erforderlichen Tests zur Inbetriebnahme einer PV-Anlage gemäß IEC 62446-1 in automatischer Reihenfolge durch. Mit einem einzigen Tastendruck auf die GO-Stop-Taste werden folgende Messungen nacheinander durchgeführt: PolaritätstestDurchgängigkeit des PotentialausgleichsleiterErmittlung der Isolationswiderstände RisoErmittlung der Leerlaufspannung Voc bis 1500 V DCErmittlung des Kurzschlussstroms Isc bis 40 A DCMono- & Bifaziale PV ModuleGemäß EN 62446-1 vergleicht PV-CHECKs Pro den gerade gemessenen String mit den zuvor gemessenen Strings, um Spannungs- und Stromunterschiede, die außerhalb der vorgegebenen Toleranzen liegen, zu bewerten. Durch Messung der Sonneneinstrahlung (optionale Referenzzelle erforderlich) und der PV-Modultemperatur (optionaler Temperaturfühler erforderlich) mit dem externen Datenlogger SOLAR 03 kann das PV-CHECKs Pro die gemessenen Werte von Voc-OPC und Isc-OPC auf die STC (Standardtestbedingungen: 1000 W/m2, 25 °C, AM 1,5) hochrechnen, um diese dann mit den angegebenen Nennwerten aus den Moduldatenblätter des Herstellers zu vergleichen. Nach jeder Messung zeigt der PV-CHECKs Pro das Ergebnis der Messung im Display an, mit entsprechender Bewertung (OK/Nicht OK). Sonderfunktion GFL: Lokalisierung des Isolationsfehlers an einem PV-String (Ground-Fault-Location) Neben dem weiten Einsatzbereich (1500 V DC /40 A DC) zeichnet sich das PV-CHECKs Pro durch die neue GFL Funktion zur Fehlerortung von Isolationsfehlern aus. Mit Hilfe der Ground Fault Locator (GFL) Funktion können Isolationsfehler nicht nur grundsätzlich festgestellt, sondern auch präzise lokalisiert werden. Das PV-CHECKs-Pro zeigt die vermutete Position einer Störung innerhalb eines Strings im Display an.Technische DatenDurchgangsprüfung der Schutzleiter mit 200mA(VDE 0413 Teil 4 / EN61557-4)Polaritätsmessung✔Leerlaufspannung Voc an PV-Modulen und StringsMax. 1500 V DCKurzschlussstrom Isc an PV-Modulen und StringsMax. 40 AIsolationsmessung am PV Modul oder PV String250 V, 500 V, 1000 V, 1500 V DC (EN61557-2)Verwendung der SOLAR-03-Datenloggers mit Bluetooth-VerbindungReichweite 100 mEinstrahlungsmessung mit optionaler Referenzzelle HT305Nur mit SOLAR-03 – (optionales Zubehör)Temperaturmessung PV Modul & Umgebung mit optionalem SensorNur mit SOLAR-03 – (optionales Zubehör)Messung des Polarisationsindex P.I✔Dielektrisches Absorptionsverhältnis D.A.R.✔GFL-Funktion zum Lokalisieren des Isolationsfehlers✔MesskategorieCAT III 1000 V AC, CAT III 1500 V DCLCD mit Hintergrundbeleuchtung✔Speicherkapazität999 MessungenSchnittstellenWi-Fi & Optisch/USB für PCAuto-Power off✔Online-Bildschirmhilfe✔Abmessungen235 x 165 x 75 mmGewicht1200 gr.Richtlinien / NormenCE MARK IEC/EN61010-031 IEC/EN61010-1 IEC/EN61010-2-034 IEC/EN61187 IEC/EN61326-1 IEC/EN61557-1 IEC/EN61557-2 IEC/EN61557-4 IEC/EN62446-1Lieferumfang1x PV-CHECKs Pro 1x HT305 Referenzzelle 1x SOLAR-03 Datenlogger 1x PT305 Temperaturfühler 1x KIT3 PRO 15 Set mit 2 Sicherheitsmessleitungen & 2 Krokodilklemmen 1x KIT PCMC 415 Set mit 2 Sicherheitsmessleitungen & 2 Messleitungsadaptern 1x Akku-Ladegerät 2x 6 Akkus AA 1x SP5100 Umhängegurt 1x C2006 optisches USB Kabel 1x TOPVIEW Software 1x Kurz-Bedienungsanleitung 1x VA507 Schutzkoffer 1x Kalibrierprotokoll ISO9000 Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.

FULLTEST 3 VDE 0113 / EN60204-1 Maschinen & AnlagenprüfgerätDas innovative FullTest 3 wurde für die Sicherheitsprüfungen und CE-Zertifizierung von elektrischen Geräten. Anlagen und Schaltschränken gemäß den Richtlinien der EN60204-1: 2006 und EN61439-1 entwickelt. Des Weiteren ist es für die Prüfungen elektrischer Betriebsmittel nach Reparatur und Wartungsarbeiten geeignet. Das FullTest 3 ein tragbares. sicheres und leicht zu verwendendes Messgerät.LeistungsmerkmaleDurchgangsprüfung der Schutzleiter mit 200mA DCDurchgangsprüfung der Schutzleiter mit I> 25A. U <12V ACIsolationswiderstand mit 100.250.500.1000 VDC PrüfspannungHochspannungstest mit Prüfspannung einstellbar von 250V bis 5100V ACRestspannungsmessung auf innere Kapazität und NetzsteckerDifferenzstrommessung intern über SchukosteckdoseLeckstrommessung mit externem Stromwandler (HT96U optionales Zubehör)Test an RCDs Typ A. AC. B Allgemein. Selektiv. bis zu 1000mA. auch selektive RCDNetz / Schleifenimpedanz und Ik BerechnungNetz / Schleifenimpedanz mit hoher Auflösung und bis 50kA (mit IMP57 optionales Zubehör)Prüfung an Überstromschutzorganen mit Kurve B. C. D. K und Art der SicherungAuswahl der Länge. Kabeltyp. Isolierung des Kabels. Auslösezeit der SchutzeinrichtungSchleifenwiderstand ohne RCD-AuslösungDrehfeldrichtungsanzeigeTFT-Display mit Touch-ScreenProgrammierbare PrüfdauerProgrammierbare GrenzwerteInterner SpeicherUSB-Schnittstelle für PC-AnschlussUSB-Schnittstelle für Tastatur. Drucker und Barcode-Leser-VerbindungTechnische DatenAnzeigeTFT LCD Farbdisplay 4.3″ mit TouchscreenSpannungsversorgung207 ÷ 253 V / 50/60 Hz ± 5 % / max. 16 ASpeicher99 Messwerte, 3 EbenenSchnittstelle3 x USB 2.0, BluetoothSicherheitIEC/EN 61010-1Elektrischer SchutzT16/250 V, FF 12,5 A/500 V, F 20 A/ÜberspannungskategorieCAT III 300 VAbmessungen (L x B x H)400 x 300 x 170 mmGewicht15 kgAnwendungsgebieteAllgemeiner ZweckBesondere AnwendungenGebäude - Facilty MangementIndustrie-AnlagenLieferumfang1x Prüfgerät FULLTEST 31x Schuko-Netzkabel1x 4 Messleitungen 3m (2 rot. blau. grün)1x Schukokabel C2033x mit 3-Leiter Bananenstecker1x 2 Sicherheitsmessleitungen 5kV1x 3 Prüfspitzen CAT III1x 3 Prüfspitzen CAT II1x 4 Krokodilklemmen1x CD-ROM. Inhalt: Topview Protokollsoftware für Windows1x USB-Kabel1x Schutztasche für Zubehör1x Bedienungsanleitung1x Kalibrierzertifikat Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung.
