Produktinformationen "SmartTest HT700 DGUV V3 Gerätetester zur Prüfung elektrischer Betriebsmittel"
SmartTest HT700 DGUV V3 Gerätetester zur Prüfung elektrischer BetriebsmittelDas handliche Prüfgerät
Smart-Test HT700 dient zur Prüfung nach Reparatur und für die Wiederholungsprüfung von elektrischen Arbeitsmitteln mit einer Anschlussleistung bis 4 kW. Verlängerungen. fest angeschlossenen Prüflingen und über Adapter zur Prüfung von Drehstromverbrauchern.
Die Prüfabläufe erfolgen über eine Android-App am Smartphone. gekoppelt mit dem Prüfgerät über eine Bluetooth-Verbindung. Der Prüfablauf geschieht menügeführt mit einfacher. grafischer Profilauswahl und animierten Bildern zur Darstellung des Messprinzips. Parallel zur Prüfung können Fotos zu den Stammdaten oder zur Prüfung durch die Kamera des Smartphones aufgenommen werden. Barcodes für die Identifizierung der Prüflinge werden auch durch die Smartphonekamera oder durch einen separaten Barcodeleser. der über Bluetooth mit dem Tablet gekoppelt ist. gescannt. Um unterschiedlichen Anwendergruppen gerecht zu werden sind die Anwenderprofile „Experte“ und „Standard“ einstellbar.
Die Messwerte werden automatisch in einer Datenbank gespeichert. Ein PDF Protokoll mit vorwählbarem Firmen Logo wird automatisch am Ende eines Prüfablaufes erstellt.
Die Besonderheiten des
Smart-Test HT700 sind die Standby-Leistungsmessung gemäß EU-Verordnung 1275/2008 und eine blitzschnelle Umpolung.
Leistungsmerkmale- Prüfung nach DGUV Vorschrift 3. DIN VDE 0701-0702
- „Ready-to-use“ Das im Lieferumfang enthaltene Smartphone hat bereits die APP- Anwendung und die APP-Barcodeanwendung installiert und ist somit für den direkten Einsatz vorbereitet.
- Bedienung über Android-App Test-Master mit SQLITE3 Datenbank. PDF Protokollerstellung mit Firmenlogo und Unterschrift
- Fotodokumentation. Smartphone Barcodelesefunktion
- Automatische Grenzwerteinstellung (Schutzleiter. Isolation)
- Messung von Verlängerungsleitungen. und Geräten mit Schutzkleinspannung
- Prüfung von fest angeschlossenen Geräten möglich
- Zweipolmessung (Niederohmigkeit. Isolation. Ersatzableitstrom. Spannung)
- Überprüfung des Netzanschlusses auf PE-Anschluss und automatische Abschaltung bei gefährlichem Fehlerstrom des Prüflings
- Schneller Ablauf aller aktiven Prüfungen inklusive Funktionstest mit echt-effektiv-Leistungsanzeige in nur einem Schritt
- Standby Messung und blitzschnelle Umpolung
- Ableitstrom und Verbraucherstrommessung mit optionaler Strommesszange
Technische Daten
MESSUNGEN (GEBRAUCHSFEHLER 5 % V.M. + 1 % V. B.)
| Spannungsmessung SELV / PELV über Sonde | 0,0 V … 440,0 V AC / DC |
Strommessung IL1
optional Stromzange | 0,00 A … 16,00 A
0,00 A … 40,00 A |
| Leistungsmessung | 0 W … 4.000 W
Standby
0,000 W… 9,999 W
(Strom max. 50 mA) |
| Schnittstelle | Bluetooth für eine drahtlose Steuerung mit einem Windows PC oder Android Tablet |
| Speicher | Speicherung in der Datenbank des Smartphones |
| Prüfabläufe
| SKI aktiv, SKII aktiv, Verlängerung, Festanschluss, SKI mit Zange, Einzelmessungen |
| Schutzleiterwiderstand | 0,000 Ω … 4,000 Ω
Prüfstrom 200 mA DC / Leerlaufspannung 10 V |
| Isolationswiderstand | 0,00 MΩ … 20,00 MΩ
Leerlaufspannungen 250 V, 500 V
Kurzschlussstrom 1 mA |
| Integrierte Fehlerstromabschaltung | Differenzstrom > ca. 20 mA |
| Differenzstrom gemäß DIN EN 61557-14 zur korrekten Bewertung der Oberschwingungen | 0,00 mA … 20,00 mA AC optional |
| Stromzange | 0,00 mA … 40,00 mA |
| Berührungsstrom | 0,000 mA … 4,000 mA |
| Netzspannungsmessung | 200 V… 250 V AC |
Allgemeine SPEZIFIKATIONEN
Netzanschluss: Wechselstrom 230 V ± 10 %
Betriebs-Umgebungstemperatur: 5° C … 40° C
Schutzklasse: IP 20, geschlossen wasserdicht IP 67
Normen: DIN EN 61557-16 / EN 61010
DIN EN 61326
CAT II 300 V
Gewicht: ca. 1 kg
Größe: 259 x 251 x 114 mm
Lieferumfang
1x SmartTest HT700
1x Messleitungen rot / schwarz, 2 m
1x Werkskalibrierzertifikat
1x Smartphone
1x Anschlussleitung Schuko
1x Tasche für Messgerät u. Zubehör
1x Test Master APP Basic
optionales Zubehör
- Option RCD 30mA
- HT-Power Remote

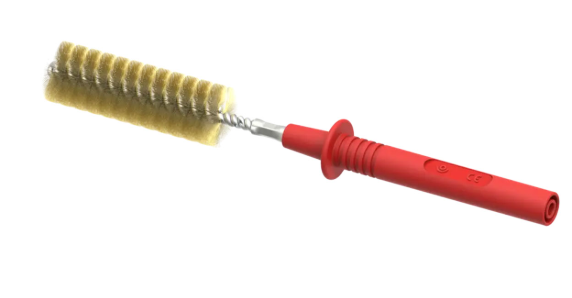

- Bürstensonde HT-Power
- LZ-1
- Barcodeetiketten
- Prüfplaketten
