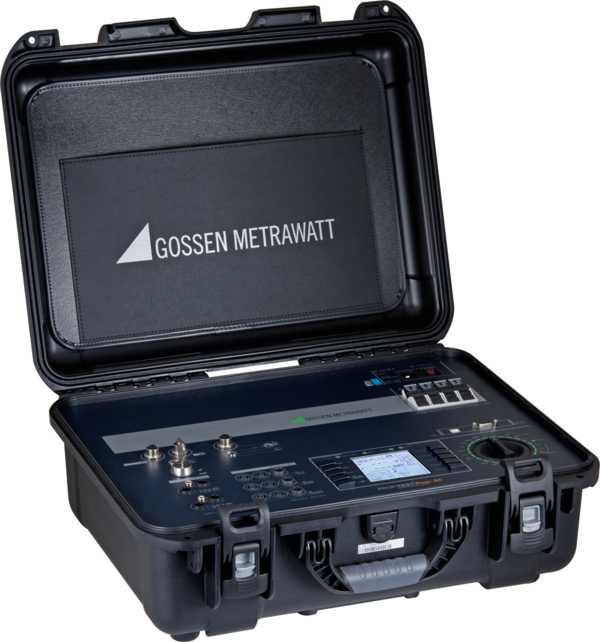

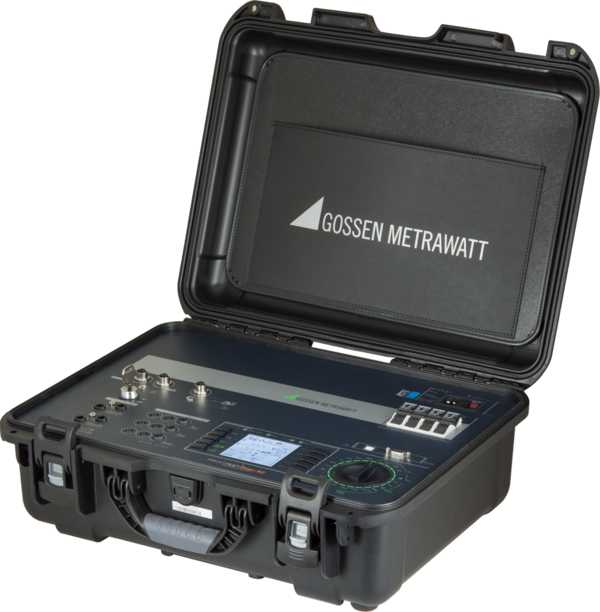

Der PROFITEST PRIME AC ist ein Prüfgerät zur normgerechten Prüfung der Wirksamkeit von Schutzmaßnahmen in elektrischen Installationen nach DIN VDE 0100-600. Maschinen und Anlagen nach VDE 0113-1. Niederspannungs-Schaltgerätekombinationen nach VDE 0660-600-1. PV-Anlagen nach VDE 0126-23 und E-Ladestationen nach VDE 0122-1.
Der PROFITEST PRIME AC macht Ihnen die Investitionsentscheidung leicht. Denn mit dem perfekt auf die Anforderungen zugeschnittene Zubehör können elektrische Anlagen nach DIN VDE 0100-600. Maschinen und Anlagen nach VDE 0113-1. Niederspannungs-Schaltgerätekombinationen nach VDE 0660-600-1. PV-Anlagen nach VDE 0126-23 und E-Ladestationen nach VDE 0122-1 normkonform geprüft werden.
Produkt-Highlights
- Messen in AC-/DC-Netzen
- Messung der Netzinnen- und Fehlerschleifenimpedanz mit hohem Prüfstrom bis 690 V AC / 800 V DC ohne Auslösung RCD Typ A und Typ B
- Niederohmmessung für Schutz- und Potentialausgleichsleiter mit 200 mA und automatischer Polaritätsumkehr und 25 A
- RCD-Prüfung Typ A. AC. F. B. B+. EV. F-EV. F-Audio. MI. G/R. SRCDs. PRCDs
- E-Mobility: Prüfen von RDC-DD und RCMB
- Kombinierte RCD-Prüfung mit kontinuierlich ansteigender Rampe. Auslösezeit. Auslösestrom
- Isolationsmessung bis 1000 V mit ansteigender Rampe
- Prüfen von RCMs und IMDs
- Messen von Ableit- und Differenzströmen
- Messen von Temperatur und Feuchte
- Spannungsmessung 1.000 V AC / DC
- Hochspannungsprüfung 2.5 kV AC. 500 VA. Standardverlauf. Rampenfunktion und Puls-Brennbetrieb
- Arbeitsschutzkonzept für Prüfer nach DIN EN 50191 und EN 61557-14 mit Signallampe. Notausschalter & Schlüsselschalter
- Netz- und Akkubetrieb (mit eingeschränkter Funktionalität)
- Bluetooth- und USB-Schnittstelle
- Push-Print Funktion – Senden des Messwertes nach erfolgter Messung
Ihre Vorteile
PROFITEST PRIME AC - vielseitig und zukunftssicher
- Intuitives Bedienen
- Effizientes Arbeiten
- Normkonformes Prüfen
- Rechtssicheres Protokollieren
PROFITEST PRIME AC - spart Zeit und Geld
- Nur ein Prüfgerät für eine breite Applikationsvielfalt
- Alle Messungen ohne lästiges Umstecken der Messleitungen
- Auswechselbare Messspitzen an den Messleitungen
- International einsetzbar dank Sprachauswahl
PROFITEST PRIME AC - auch in 10 Jahren
- Zukunftssicher durch Firmware Updates
- Servicegarantie von 10 Jahren
- DAkkS-Zertifikat durch eigenes Kalibriercenter
- Anwenderbetreuung und Support für Prüfungsfragen
PROFITEST PRIME AC - schnell und einfach zum Protokoll
- Kaskadierbares zukunftssicheres Softwarekonzept
- Modernes Datenmanagement durch Kunden- und Messdatenverwaltung
- Erstellung von Anlagenstrukturen von der Anlage bis zu den Messpunkten
- Schnell und einfach zum rechtssicheren Protokoll gemäß ZVEH
PROFITEST PRIME AC - sicher Messen und Prüfen
- Leichte Bedienbarkeit durch Drehschalter
- Vordefinierte Prüfsequenzen für eine strukturierte Prüfung
- Codierte Stecker sorgen für fehlerfreie Prüfungen
- Hilfe vor Ort durch Hilfefunktion mit Anschlussbildern
- Messkategorie 600 V CAT III / 300 V CAT IV
- Vierleitermesstechnik - keine Kompensation der Messleitungen erforderlich
Anwendungen
Normgerechte Prüfung der Wirksamkeit von Schutzmaßnahmen in elektrischen Installationen nach DIN VDE 0100-600. Maschinen und Anlagen nach VDE 0113-1. Niederspannungs-Schaltgerätekombinationen nach VDE 0660-600-1. PV-Anlagen nach VDE 0126-23 und E-Ladestationen nach VDE 0122-1.
Technische Merkmale
- Weitbereichsmesseinrichtung für alle Wechselstrom-. Gleichstrom- und Drehstromnetze mit Spannungen bis 1.000 V und Frequenzen von 15.4 bis 420 Hz
- Niederohmmessung für Schutz- und Potentialausgleichsleiter mit 200 mA und automatischer Polaritätsumkehr und 25 A
- Isolationsmessung bis 1000 V mit ansteigender Rampe
- Messung der Netzinnen- und Fehlerschleifenimpedanz mit hohem Prüfstrom bis 690 V AC / 800 V DC ohne Auslösung RCD Typ A und Typ B
- RCD-Prüfung Typ A. AC. F. B. B+. EV. F-EV.F-Audio. MI. G/R. SRCDs. PRCDs
- Kombinierte RCD-Prüfung mit kontinuierlich ansteigender Rampe. Auslösezeit. Auslösestrom
- E-Mobility: Prüfen von RDC-DD und RCMB
- Prüfen von RCMs und IMDs
- Messen von Ableit- und Differenzströmen
- Messen von Temperatur und Feuchte
- Spannungsmessung 1.000 V AC / DC
- Hochspannungsprüfung 2.5 kV AC. 500 VA. Standardverlauf. Rampenfunktion und Puls-Brennbetrieb
- Netz- und Akkubetrieb (mit eingeschränkter Funktionalität)
- Bluetooth- und USB-Schnittstelle
- Push-Print Funktion – Senden des Messwertes nach erfolgter Messung
Besonderheiten
Innovatives und übergreifendes Bedienkonzept
Schneller Zugriff auf Mess- und Prüffunktionen durch Drehschalter und Softkeys
Anwenderfreundlich
Kein aufwendiges Umstecken der Messleitungen erforderlich. kein Vertauschen der Messleitungen durch codierte Stecker
Modernes Datenmanagement
Umfangreiches Datenverwaltungskonzept in Verbindung mit der Anwendersoftware u. a. Kunden- und Messwertverwaltung. Prüfsequenzen. Protokollierung
Einzigartiges Speicherkonzept
Erstellung von Anlagestrukturen – Kunde. Anlage. Maschine. Verteiler. RCD. IMD. RCM. Stromkreise. Erder. Potentialausgleichsschiene. Betriebsmittel sowie einzelne Messpunkte
PUSH-PRINT Funktion
Senden des Messwertes über Bluetooth / USB nach Abschluss der erfolgten Messung
Prüfsequenzen
Erstellung individueller Prüfsequenzen zur schnellen und sicheren Prüfung von Maschinen und Anlagen
Universelle Schnittstelle
Bidirektionaler Datenaustausch (USB). Anschluss von Barcodescanner sowie Temperatur- und Feuchtefühler (RS232). Bluetooth/USB: Push-Print-Funktion
Vielseitiger Einsatz
Messen und Prüfen leicht gemacht durch umfassendes Zubehör und integriertem Akku
Robustes Gehäuse
Kompakter und stoßsicherer Messkoffer mit Trolleyhalterung zum einfachen Transport
Lieferumfang
1x PROFITEST PRIME AC 1 x Sonde für L mit Prüfspitze und 4 m Sondenkabel
1x Sonde für N mit Prüfspitze und 4 m Sondenkabel
1x Sonde für PE mit Prüfspitze und 4 m Sondenkabel
1x USB-Kabel 1 m 3 x Krokodilclip
1x Netzanschlusskabel 1.5 m
1x Zubehörtasche
1x Kurzbedienungsanleitung
1x Beiblatt Sicherheitsinformationen
1x DAkkS-Kalibrierschein
1x Karte mit Registrierungsschlüssel zur Software IZYTRONIQ Business Starter
