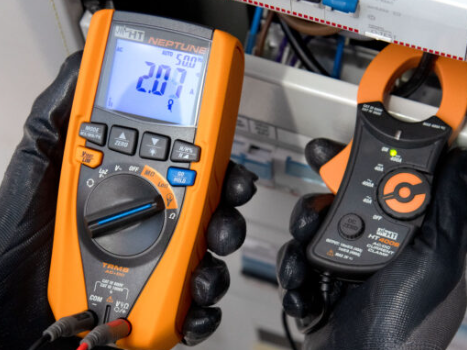

Produktinformationen "Neptune Installationstester 1kV, CAT IV 600V mit Multimeterfunktion & Niederohmmessung"
Neptune Installationstester 1kV. CAT IV 600V mit Multimeterfunktion & NiederohmmessungNEPTUNE ist ein Technologiemix aus einem Instrument für elektrische Sicherheitsprüfungen (Isolierung bis 1000 V und Niederohmmessung mit 200 mA). einem für Oberschwingungen und einem TRMS-Multimeter.
Multifunktions Multimeter zum Überprüfen von elektrischen Installationen
Leistungsmerkmale- Isolationsmessung mit 50. 100. 250. 500. 1000VDC. (VDE 0413 Teil 2)
- Niederohmmessung mit >200mA. (VDE 0413 Teil 4)
- Drehfeldrichtungsmessung durch einfaches Berühren der Leiter. (VDE 0413 Teil 7)
- Spannungsmessung mit geringer Eingangsimpendanz (LoZ).
- Widerstand und Durchgangsprüfung mit Summer.
- Spannung: DC. AC TRMS. AC+DC TRMS bis 1000V.
- Frequenz von Spannung und/oder Strom.
- MAX/MIN/PEAK/HOLD Funktionen.
- Präzise Anzegie mit 10.000 Punkten.
- Autorange Messungen mit automatischer AC/DC Erkennung.
- Ermittlung des Polarisationsindex (PI) & Dielektrischen Absorptionverhältnis (DAR).
- DC. AC TRMS. AC+DC TRMS Strom bis 3000A mit Hilfe eines externen Wandlers.
- Leckstrom mit optionalem Stromwandler (HT96U).
- Einschaltströme von Elektromotoren (Dynamic InRush Current)
- Oberwellen von Strom- und Spannung & THD (%) Gesamtverzerrung
Technische Daten
DC Spannung
Messbereich | 0.0 V ÷ 999.9 V |
| Genauigkeit | ± (0.5 % rdg + 2 dgt) |
| Überlastschutz | 1000 V DC/AC rms |
AC, AC+DC, LoZ TRMS Spannung
Messbereich | 0.5 V ÷ 999.9 V |
| Genauigkeit | ± (0.5 % rdg + 2 dgt) |
| Überlastschutz | 1000 V DC/AC rms |
DC, AC, AC+DC STROM mit STD Wandler
Messbereich je nach Stromwandler | 1 mA ÷ 1000 A |
| Genauigkeit | ± (0.5 % rdg + 2 dgt) |

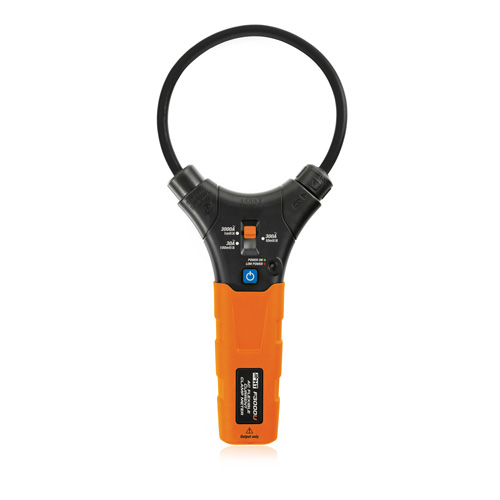

AC STROM TRMS mit flexiblem Wandler
Messbereich Eingangssignal | 1 mV ÷ 3000 mV |
| Messbereich je nach Stromwandler | 0.01 A ÷ 3000 A |
| Genauigkeit | ± (0.5 % rdg + 2 dgt) |
Widerstand & Durchgangsprüfung
Messbereich | 0.0 Ω ÷ 1999 Ω |
| Genauigkeit | ± (1 % rdg + 5 dgt) |
| Überlastschutz | 1000 V DC/AC rms |
| Durchgang (mit Summer) | < 30 Ω |
Oberwellen Spannung & Strom
Bereich | DC; 1 bis 25 Ordnung |
| Genauigkeit | ± (5 % rdg + 10 dgt) |
| Auflösung | 0.1 %; 0.1 V; 0.1 A |
Frequenz Spannung & Strom
Messbereich | 33.00 Hz ÷ 999.9 Hz |
| Genauigkeit | ± (0.1 % rdg + 1 dgt) |
Drehfeldrichtung (VDE 0413 Teil 7)
Messbereich | 100 V ÷ 999.9 V |
Isolationswiderstand (VDE 0413 Teil 2, EN 61577-2)
Prüfspannung
| 50, 100, 250, 500, 1000 V DC |
| Messbereich (@ 500 V) | 0.01 MΩ ÷ 999 MΩ |
| Auflösung
| 0.01 MΩ ÷ 1 MΩ |
| Genauigkeit (@ 500 V) | (2.0 % rdg + 2 Digits) |
| Messintervall
| 15 s, 30 s, 1 min, 5 min, 10 min |
Ermittlung des Polarisationsindex (PI)
und Dielektrischen
Absorptionverhaltnis (DAR) | |
Niederohmmessung (VDE 0413 Teil 4, EN 61577-4)
Prüfspannung | > 200 mA DC (@ R< 5 Ω) |
| Messbereich | 0.00 Ω ÷ 199.9 Ω |
| Leerlaufspannung | 4 < Vo < 12 V DC |
| Genauigkeit | (2.0 % rdg + 2 Digits) |
Allgemeine SPEZIFIKATIONEN
Anzeige: LCD 4 dgt, 9999 Punkte, Bargraph und
Hintergrundbeleuchtung, Polaritätsanzeige
Messwertermittlung: TRMS
Spannungsversorgung: 4x 1,5 V Batterie Typ AAA
Auto Power OFF: nach 15 min der Nichtbenutzung
Normen: VDE 0413 Teil 2, 4 & 7, (EN 61557-2, -4 & -7)
Sicherheit: IEC/EN 61010-1, IEC/EN 61010-2-030, IEC/EN
61010-2-033 EMC: IEC/EN 61326-1
Schutzklasse: IP40
Überspannungskategorie: CAT IV 600 V, CAT III 1000 V
Abmessung (L x B x H): 175 x 85 x 55 mm
Anwendungsgebiete
- Allgemeiner Zweck
- Besondere Anwendungen
- Elektronische Fehlersuche
- Gebäude - Facilty Mangement
- Industrie-Anlagen
Lieferumfang
1x Installationstester Neptune
1x 2 Messleitungen mit Prüfspitzen (rot. schwarz)
1x 2 Krokodilklemmen (rot. schwarz)
1x robuste Geräteschutztasche
1x 4 Batterien 1.5 V (Typ AAA)
1x CD-ROM. Inhalt: Bedienungsanleitung
1x Kurzanleitung
1x Kalibrierprotokoll ISO9000
