Produktinformationen "METRAHIT ASi 3.0 Adressierung & Diagnose"
ASi-Bustester - Diagnose- und Adressiertool, ASi-Version 3.0
Das handliche, robuste Adressier- und Diagnose-Werkzeug für Inbetriebnahme, Wartung und Service von ASi-Systemen bietet
folgende Funktionen:

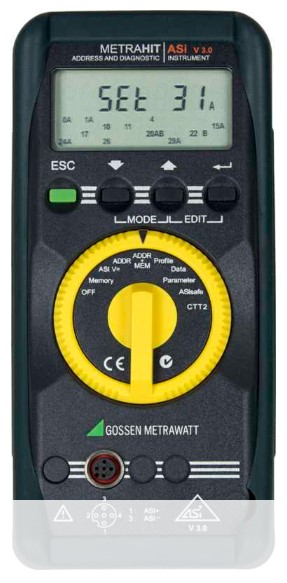

Das METRAHIT ASi v3.0 ist ein leicht bedienbares Adressier- und Diagnosegerät für aktive ASi-Module, intelligente Sensoren und Aktuatoren entsprechend der ASi Version 3.0 inklusive erweitertem Adressmode.
Produkt-Highlights
- Komplexe Slaves mit hohem Betriebsstrom bis 150mA ohne externe Versorgung adressierbar.
- Längere Betriebszeit.
- Gleichzeitige Darstellung der Ein- und Ausgangszustände mit dem erweiterten 8-stelligen Display und dadurch ein übersichtlicher und schneller Ein- und Ausgangstest von Anlagen.
- Intuitive Erfassung der Prozesswerte durch wahlweise binäre, dezimale, hexadezimale oder prozentuale Darstellung der Daten.
Universell einsetzbar mit Standard AS-i und AS-i Power 24 V Netzen.
Ihre Vorteile
- Schnellere Inbetriebnahme durch vereinfachte Bedienschritte beim Einstellen der Slave-Adresse und automatischem Rücklesen der gesetzten Adresse.
- Schneller einsatzfähig da die Adressierleitung auch ohne Festschrauben in M12-Buchse funktioniert.
- Einhandbedienung im bewährten Kompaktgehäuse mit leichtgängigen Tasten und Drehschalter.
Anwendungen
Mit dem METRAHIT ASi v3.0 werden AS-Interface Slaves bei der Inbetriebnahme Adressen zugewiesen. Es erkennt ein angeschlossenes Slave-Modul oder ein komplettes AS-i Netz und zeigt die gefundenen Module im Display an. Mit den Auf- und Ab-Tasten wird jede Adresse individuell eingestellt. Weitere Inbetriebnahme-Funktionen werden mit dem Drehschalter ausgewählt. Das neue METRAHIT ASi v3.0 unterstützt die aktuelle AS-i Spezifikation V3.0 und die E/A-Daten neuester Slaves. Das Display wurde auf 8 Stellen erweitert und die Strombelastbarkeit wurde um 50 % erhöht, insbesondere für Motorstarter mit AS-i sowie Analogmodule.
Technische Merkmale
- Für alle Typen digitaler und analoger Slaves der AS-i Spezifikation V3.0 geeignet
- Auslesen und Einstellen der Slave-Adresse 0 bis 31 bzw. 1A bis 31A, 1B bis 31B für alle AS-Interface Slaves
- Messung der Spannung auf der AS-Interface Leitung und Messung des Betriebsstroms eines AS-i Slaves
- Test der Ein- und Ausgangsdaten von digitalen und analogen Slaves nach AS-Interface Spezifikation V3.0, inklusive sicherheitsgerichteter Eingangsslaves
- Einstellen der Parameter eines Slaves für Testzwecke und Rücklesen des Parameterechos
- Auslesen des Slave-Profils (IO, ID, ID2)
- Auslesen und Einstellen des ID1-Codes
- Auslesen der Datenobjekte Identifier und Diagnosis bei CTT2-Slaves
- Auslesen der Sicherheits-Codefolgen von sicherheitsgerichteten Eingangsslaves (ASIsafe)
- Lesen und Schreiben der zyklischen Ein- und Ausgangskanäle von CTT2-Slaves
- Speicherung von kompletten Netz-Konfigurationen (Profile aller Slaves) als Adressierhilfe
Lieferumfang
1x ASI-Adressier- und Diagnosegerät V 3.0
1x Gummischutzhülle GH18 und Tragriemen
1x Anschlusskabelsatz M12 auf Hohlstecker
1x Satz Batterien
1x Bedienungsanleitung
