Analyse. Mit Dataview® können außerdem normgerechte Prüfberichte zu den Spannungsqualitätismerkmalen erstellt werden.Spezielles ZubehörMit der ESSAILEC-Messleitung können Prüfungen an Zählern. an eingebauten Schutzrelais oder an Sekundärkreisen von Spannungs- oder Stromwandlern durchgeführt werden. ohne die Stromversorgung zu stören oder zu unterbrechen.Reeling BoxDiese praktische Kabel-Aufrollbox hat einen Haftmagnet und verfügt über das MultiFIX-Halterungssystem. In die demontierbare Box kann der Benutzer Messleitungen mit Bananensteckern für Spannungsmessungen oder die Kabel des MiniFlex® MA193-250 für Strommessungen einrollen und je nach Bedarf in der Länge abwickeln - so sind die Messleitungen stets gut aufgeräumt.Netzadapter PA31ERMit ihm können die Qualistar+ über einen Netz- Phasenleiter mit 100 V bis 1000 V. AC oder DC. direkt mit Strom versorgt werden. Er wird an die Spannungseingänge angeschlossen und hat folgende technische Daten:IP53IEC 61010 CAT III 1000 V / CAT IV 600 V.Alle Qualistar+ sind mit einem Satz farbiger Ringe und Stifte zur leichteren Erkennung von Messleitungen und -Eingängen und zur farblichen Kennzeichnung nach Landesvorgaben ausgerüstet.Große Auswahl an Stromwandlern für Ströme von 5 mA bis 10 kATechnische MerkmaleSpannung (TRMS AC+DC): bis 1000 VStrom (TRMS AC+DC): 5 mA bis 10 kA je nach StromwandlerFrequenzLeistungen: W. VA. var. VAD. PF. DPF. cos φ. tan φEnergiewerte: Wh. varh. VAh. VADh. BTU. TEP. toe. JouleOberschwingungen der Ränge 0 bis 50 mit Phasenlage. Experten-ModusTransienten: bis zu 210Flicker (Pst und Plt)Inrush mit Signalform über eine Dauer von > 10 MinutenTrueInrush-FunktionAufzeichnung einer Parameterauswahl bei maximaler Messwerterfassung von 2 Wochen bis mehrere JahreAlarme: 10.000 Alarmwerte für 40 AlarmtypenErmittlung des Peak-WertsDarstellung als VektordiagrammIn 27 Sprachen lieferbarIP53 / IK08USB-SchnittstelleIEC 61000-4-30Abmessungen: 240 x 180 x 55 mm; Gewicht: 1.9 kgLieferumfang1x 1 Tasche für Gerät und Zubehör1x 5 Spannungsmessleitungen 3 m lang mit Ø 4 mm Bananen-Steckern1x 5 Krokodilklemmen1x 1 Satz mit 12 farbigen Kennzeichnungsteilen für Messleitungen und Anschlussbuchsen1x 1 Bildschirm-Kratzschutzfolie (bereits angebracht)1x 1 USB-Kabel1x 1 Netzkabel1x 1 Netzgerät1x 1 Sicherheitsdatenblatt1x 1 CD mit Bedienungsanleitung in mehreren Sprachen1x 1 CD mit der Auswertesoftware (Power Analyser Transfer)Technische Änderungen, Modell- und Farbabweichungen, Irrtümer und Liefermöglichkeiten vorbehalten. Für Druck-/Schreibfehler übernehmen wir keine Haftung

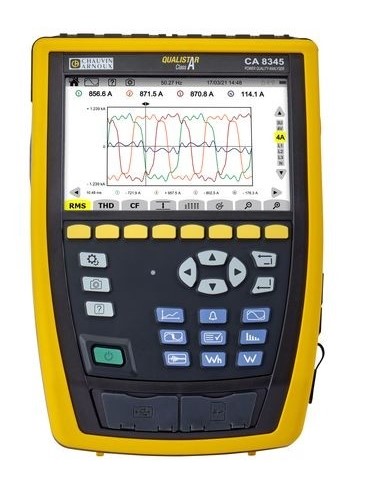

StärkenPrüft die SpannungsqualitätVollständig konform zu IEC 61000-4-30 Klasse A Ed 3Vielseitig vernetzbares GerätGerät der Qualistar-Serie, einfach zu benutzenAlarme, Messdatenaufzeichnung, Transienten, TrueInrush…BeschreibungDer CA 8345 ist ein Leistungsanalysator und Spannungsqualitätsprüfer Class A. Er gehört zur Serie der Qualistar+ Geräte, verfügt über eine komfortable Bedienoberfläche und ist einfach zu benutzen. Auf seinem großen LCD-Touchscreen-Farbbildschirm lässt sich jederzeit eine mehrsprachige Online-Hilfe aufrufen. Das handliche Gerät ist besonders für Prüf- und Wartungsdienste von industriellen und gewerblichen Anlagen bestimmt. Es liefert sofort einen genauen Überblick über die wichtigsten Qualitätsmerkmale des elektrischen Netzes und ist wie alle Qualistar-Geräte für jeden Anlagentyp geeignet. Um sicher zu gehen, erkennt der CA 8345 automatisch den Typ des angeschlossenen Stromsensors. Die Messungen des CA 8345 zeichnen sich durch hohe Genauigkeit aus. Er berechnet aus ihnen viele Werte und verfügt über zahlreiche Bearbeitungsfunktionen. Damit bietet er dem Benutzer sämtliche Messwerte, die für die Überwachung von elektrischen Verteilungsnetzen und die Steigerung der Energieeffizienz notwendig sind. Auch die Kosten des verbrauchten Stroms lassen sich sehr schnell ermitteln.Wie von der IEC 61000-4-7 verlangt, zeigt der Analysator die vorhandenen Oberschwingungen und die Zwischenharmonischen an. Gleichzeitig erkennt das Gerät auch die über das Netz laufenden Powerline-Ströme.Der CA 8345 überwacht alle im Netz auftretenden Ereignisse:Trend- und Veränderungsdiagramme der NetzparameterEinstellbare Alarme, mit der Möglichkeit, E-Mails an den Benutzer zu sendenTransienten von 2,5 µsStoßwellen mit 12 kV über die Dauer von 500 nsTrueInrush-Erfassung, zur Erkennung von hohen Einschaltströmen ….Im Überwachungsmodus (Monitoring) zeichnet das Gerät die Messdaten über eine bestimmte Zeit auf, um die Spannungsqualität gemäß der Norm EN 50160 zu analysieren.VernetzungZusätzlich zur auswechselbaren SD-Karte oder einem USB-Stick lassen sich die Messdaten des CA 8345 auch über größere Distanzen mittels USB-Verbindung, Fernverbindungen, Wifi (direkt oder über Server) oder RJ45 übermitteln. Im Modus als IRD-Server können die Messdaten von jedem Ort der Welt her abgefragt werden, ohne die Sicherheit des Internet-Netzes zu gefährden.Außerdem können die mit einem Qualistar Klasse A vorgenommenen Messungen mit der Software Power Analyzer Transfer verarbeitet und ausgewertet werden. Diese Software PAT3 ist auf unserer Support-Website herunterladbar."
